Capítulo 1. Controles
PELLERIN MILNOR CORPORATION

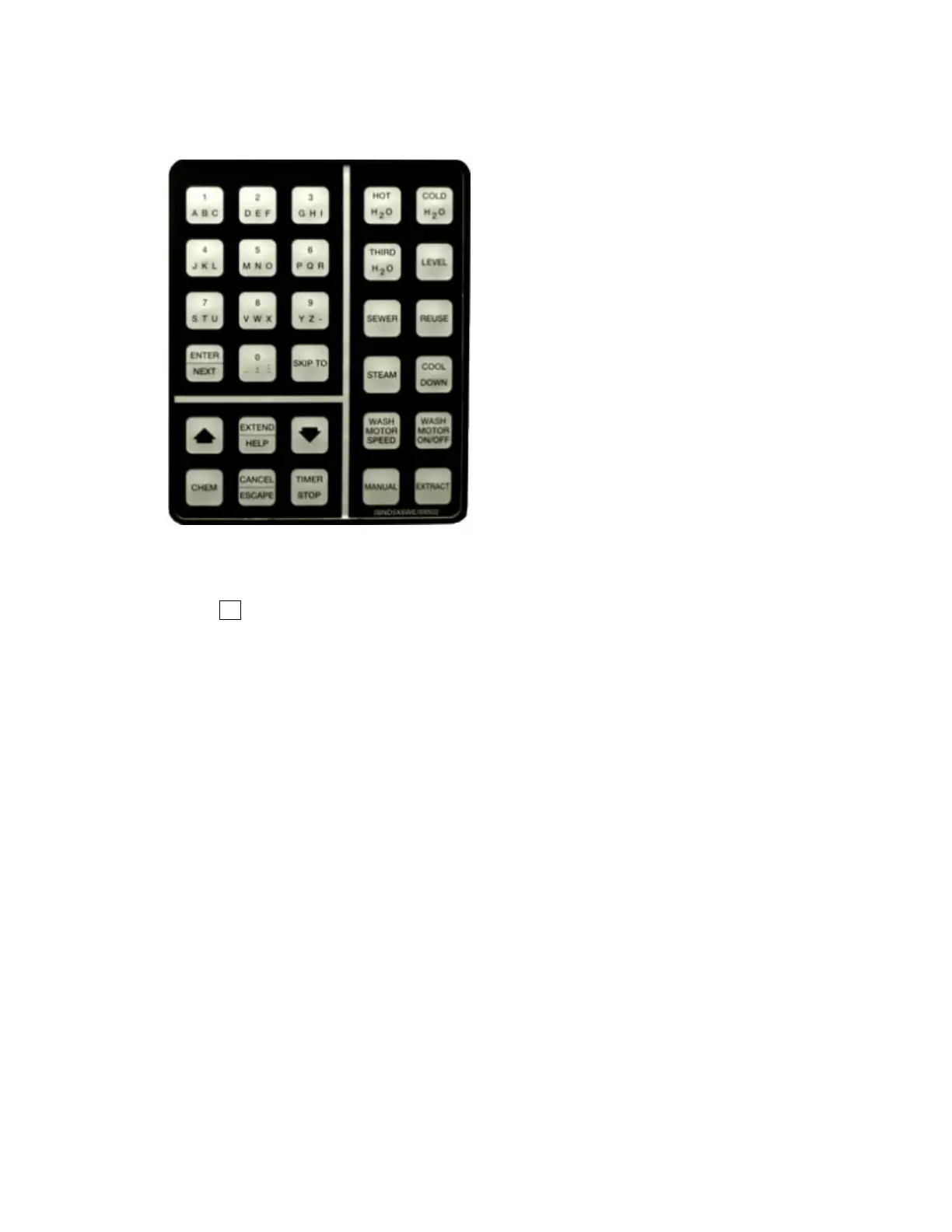

Imagem 4: Teclado
Botão de parada de emergência—desativa o circuito de três fios. Este interruptor fica bloqueado quando
pressionado, então você deve girá-lo um quarto de volta para permitir que retorne à sua posição normal,
para que a máquina funcione novamente.
Aviso 1 : Pressione o botão parada de emergência imediatamente, em qualquer situação de
emergência. Isso desativa o circuito de três fios, interrompendo todas as operações da máquina e fazendo
com que o dreno se abra.
• Quando você restaura este botão, você tem a opção de cancelar ou retomar a fórmula interrompida.
A fórmula reinicia de onde foi interrompida ou no início do ciclo do banho anterior, dependendo da
operação que estava em andamento quando o botão parada de emergência foi pressionado.
Interruptor geral de energia elétrica (
m
/
M
)—remove a energia do sistema de controle. Se você
desativar o interruptor geral (
m
) enquanto uma fórmula está sendo executada, o resultado imediato é
semelhante a pressionar o botão parada de emergência: a máquina para e abre o dreno. Ao contrário do
botão parada de emergência, as fórmulas reiniciadas começam na etapa em que a energia foi
interrompida, mas os produtos químicos não são injetados em uma etapa reiniciada.
Botão de cancelamento do sinal para o operador (
A
)—cancela o sinal para o operador. Pressione este
botão para silenciar a sirene e apagar a luz do sinal para o operador (veja abaixo) ou para permitir a
injeção de um produto químico, programado para emitir um sinal antes de sua injeção.
Luz do sinal para o operador—indica que a máquina encontrou um erro ou que o operador deve executar
alguma ação, como pressionar o botão iníciar ou descarregar a máquina. O circuito sinal para o
operador contém uma campainha atrás do painel de controle e pode incluir uma luz de alerta opcional,
montada fora do painel de controle.
Tela gráfica de cristal líquido—exibe informações e ajuda sobre a máquina. As informações na tela
mudam de acordo com o status da máquina e a função selecionada pelo operador.
Teclado—permite que o operador se comunique com o sistema de controle da máquina. O teclado é
dividido em três áreas: botões alfanuméricos, botões gerais e botões de função específica. Cada botão
pode executar mais de uma função, de acordo com o status atual da máquina. Alguns botões podem ser
também usados em combinações que possibilitam outras funções adicionais.
Botão iniciar (
1
)—inicia a execução da fórmula de lavagem selecionada. O botão iníciar energiza o
circuito de três fios para permitir que a máquina funcione.
