Capítulo 2. Operação normal da máquina
PELLERIN MILNOR CORPORATION
Suplemento 2
Injeções de produtos químicos com sinal para o operador
Se você precisa ajustar a quantidade de uma injeção de produto químico de carga para carga, dependendo
de fatores altamente variáveis, a fórmula pode ser programada para parar o temporizador e sinalizar
quando um produto químico for necessário. Adicione o produto químico e, em seguida, pressione
A
para reiniciar a fórmula.
2.1.6.
O que a tela Executar me informa?
Enquanto a máquina está executando a fórmula selecionada, é exibida uma tela semelhante à exibida na
Imagem 13. As informações exibidas nela são explicadas abaixo.

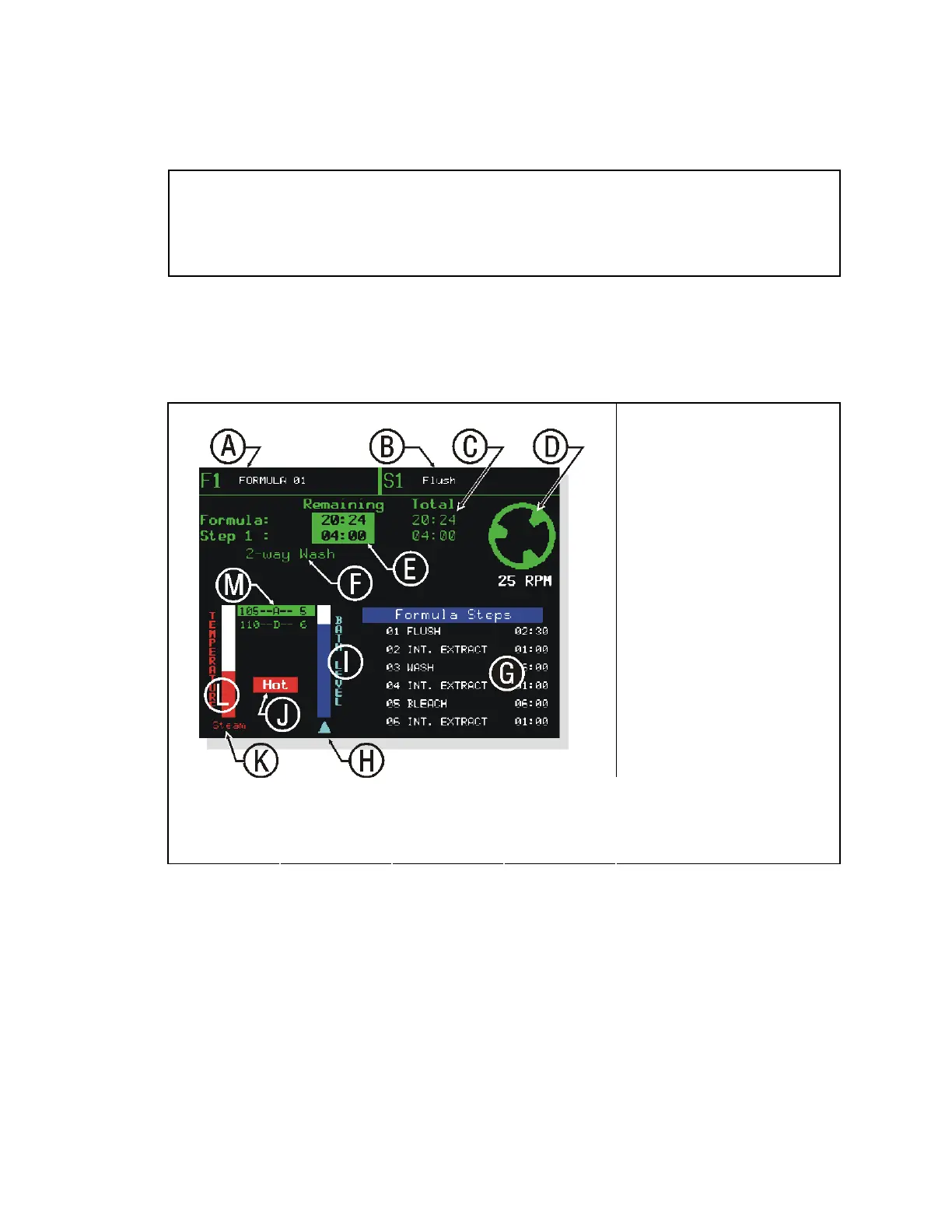

Imagem 13: Como ler a tela Executar
Tela típica Legenda
.
A. Número e nome da fórmula
B. Número e nome do ciclo
C. Tempo total da fórmula e do
ciclo atual
D. Gráfico e velocidade da
rotação do cesto
E. Tempo restante de toda a
fórmula e do ciclo atual
F. Mensagem de status da
máquina
G. Ciclos da fórmula: número,
nome e duração
H. Indicador de enchimento ou
drenagem
I. Indicador gráfico de nível de
banho
J. Indicadores de válvulas de
água
K. Indicador para válvulas
opcionais de vapor e
resfriamento
L. Indicador gráfico de
temperatura de banho
M. Dados de temperatura e
nível de banho
2.1.6.1.
Informações sobre a fórmula e o ciclo—A linha superior da tela mostra sempre o número e o
nome da fórmula e do ciclo atual. O número da fórmula aparece no canto superior esquerdo da tela,
seguindo a letra “F.” o nome da fórmula é apresentado logo em seguida.
O número e o nome do ciclo atual são exibidos à direita das informações da fórmula. O controlador Mark
VI atualiza o número e o nome da fórmula quando inicia uma fórmula e no início de cada ciclo
subsequente.
Abaixo dos nomes da fórmula e do ciclo são apresentadas as informações dos tempos. Os números na
coluna “Total” (números verdes) exibem o tempo total necessário para a fórmula e o ciclo a ser executados
até a conclusão, não incluindo os fatores descritos na Obseração 2. O controlador calcula o valor da
“Fórmula” quando a fórmula é iniciada, e este valor não muda enquanto a fórmula está em execução. O
controlador calcula e exibe o valor “Ciclo x” no início de cada ciclo.
