八、熟悉仪器

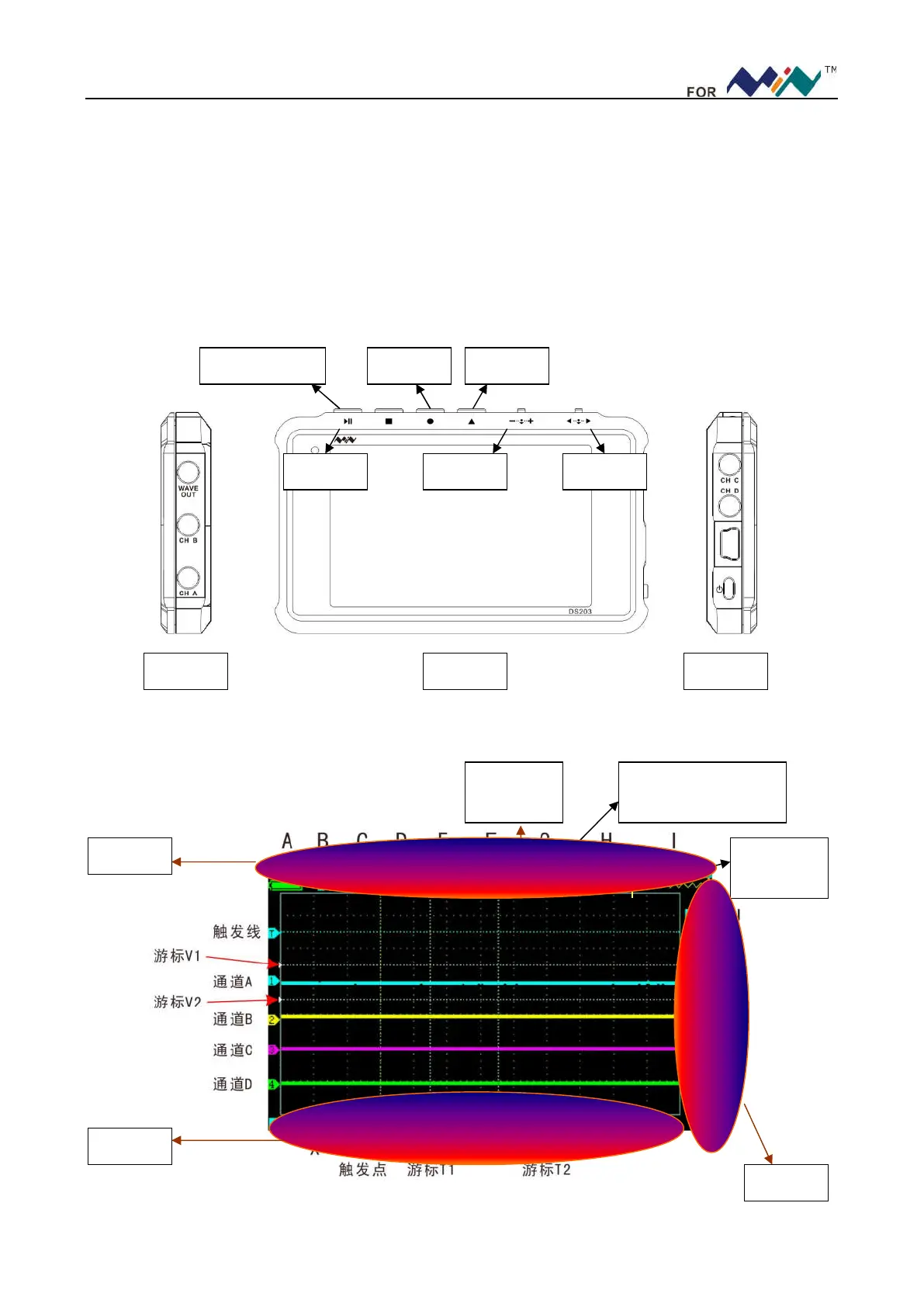

1、仪器接口与按键介绍
、正面图，上方有六个按键，从左到右依次是运行/暂停键（ || ）、菜单键（ ■ ）、参数键（ ● ）、
跳转键（ ▲ ）、选项键（ ―…＋ ）、移动键（…）。
、左视图，有三个通道，从上到下依次是波形输出[ WAVE OUT ]、模拟通道 B[ CH_B ]、模拟
通道 A[ CH_A ]。
、右视图，从上到下依次是数字通道 C[ CH_C ]、数字通道 D[ CH_D ]、USB 接口、电源开关。
----------------------------------------------------------------------------------------------------------------------
2、主屏幕介绍
主屏幕如下图所示：
显示当前波形窗口
在内存中的位置
内 存 中 的
触发位置
内 存 缓 存
深度
通道区
参数区
测量区
正面图 左视图 右视图
运行/暂停键 参数键 选项键
菜单键 跳转键 移动键
