设置通道 A（通道 B）为 AUTO 模式，直流耦合（DC），调节（水平）时间单位刻度与（竖直）伏值单
位刻度，使信号清晰显示。
调整 THR 值使信号稳定显示。
按下参数键，分析信号参数，例如：Vpp（电压峰峰值）、RMS（平均电压）、FRQ（频率）等。

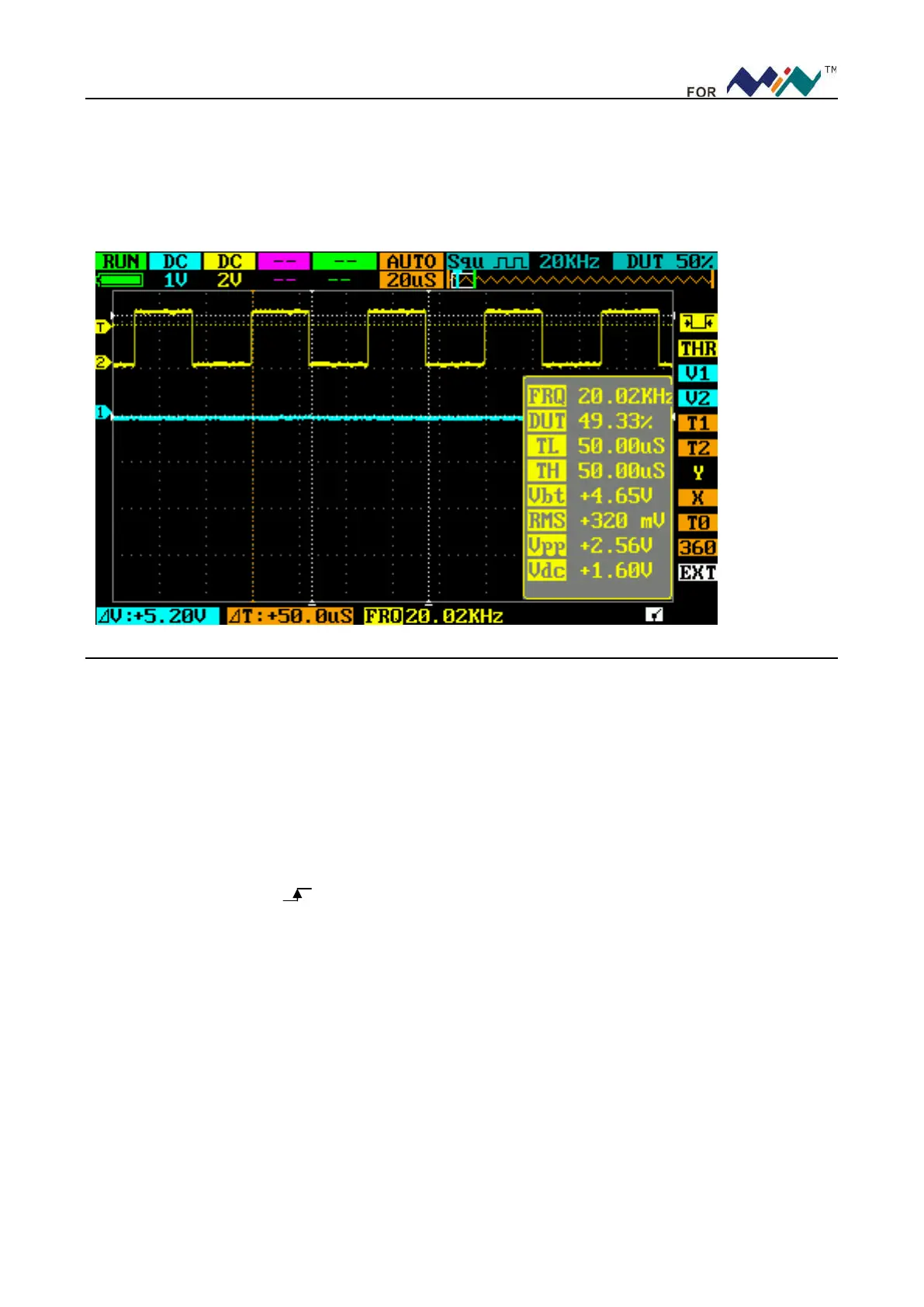

例如下图：
2、 例二：捕捉单次信号
方便地捕捉脉冲、毛刺等非周期性的信号是数字示波器的优势和特点。若捕捉一个单次信号，首先需
要对此信号有一定的先验知识，才能设置触发电平和触发沿。例如，如果脉冲是一个 TTL 电平的逻辑信
号，触发电平应该设置成 2 伏，触发沿设置成上升沿触发。如果对于信号的情况不确定，可以通过普通
的触发方式先行观察，以确定触发电平和触发沿。
操作步骤如下：
将通道 B 的探头连接到电路被测点。
进行触发设定：J 位置为 （上升沿触发），F 位置为 SINGL（单次触发），触发设置：直流耦合。
调整水平时基和垂直档位至适合的范围。
调节 K 位置 THR，调整适合的触发电平。
按 RUN/STOP 执行按钮，等待符合触发条件的信号出现。如果有某一信号达到设定的触发电平，即采
样一次，显示在屏幕上。
利用此功能可以轻易捕捉到偶然发生的事件，例如幅度较大的突发性毛刺：将触发电平设置到刚刚高
于正常信号电平，按 RUN/STOP 按钮开始等待，则当毛刺发生时，机器自动触发并把触发前后一段时
间的波形记录下来。便于观察毛刺发生之前的波形，如下图所示。
