Min DS203 - 参数键参数介绍

20
横向 A—I 选项是通道区，纵向 J—T 是测量区，滚动移动键（…）可使光标在 A—G 之间移动，
滚动选项键（ ―…＋ ）可更改选项，按下选项键（ ―…＋ ）可使光标在上下层菜单跳转，当光标在 G
处时，按下选项键（ ―…＋ ）可使光标在 G—I 之间跳转，按下跳转键（ ▲ ）可使光标在通道区与测
量区之间跳转，各菜单选项颜色与通道一 一对应，通道 A 菜单（蓝色）、通道 B（黄色）、通道 C（紫色）、
通道 D（绿色），公共菜单用橙色。
U—X 是参数区，U 位置是 THR、V1、V2 可选显示的参数，V 位置是参数键首选项显示参数，W 位
置是△T=T2-T1，X 位置是△V=V1-V2
---------------------------------------------------------------------------------------------------------------------
2.1、参数键参数介绍

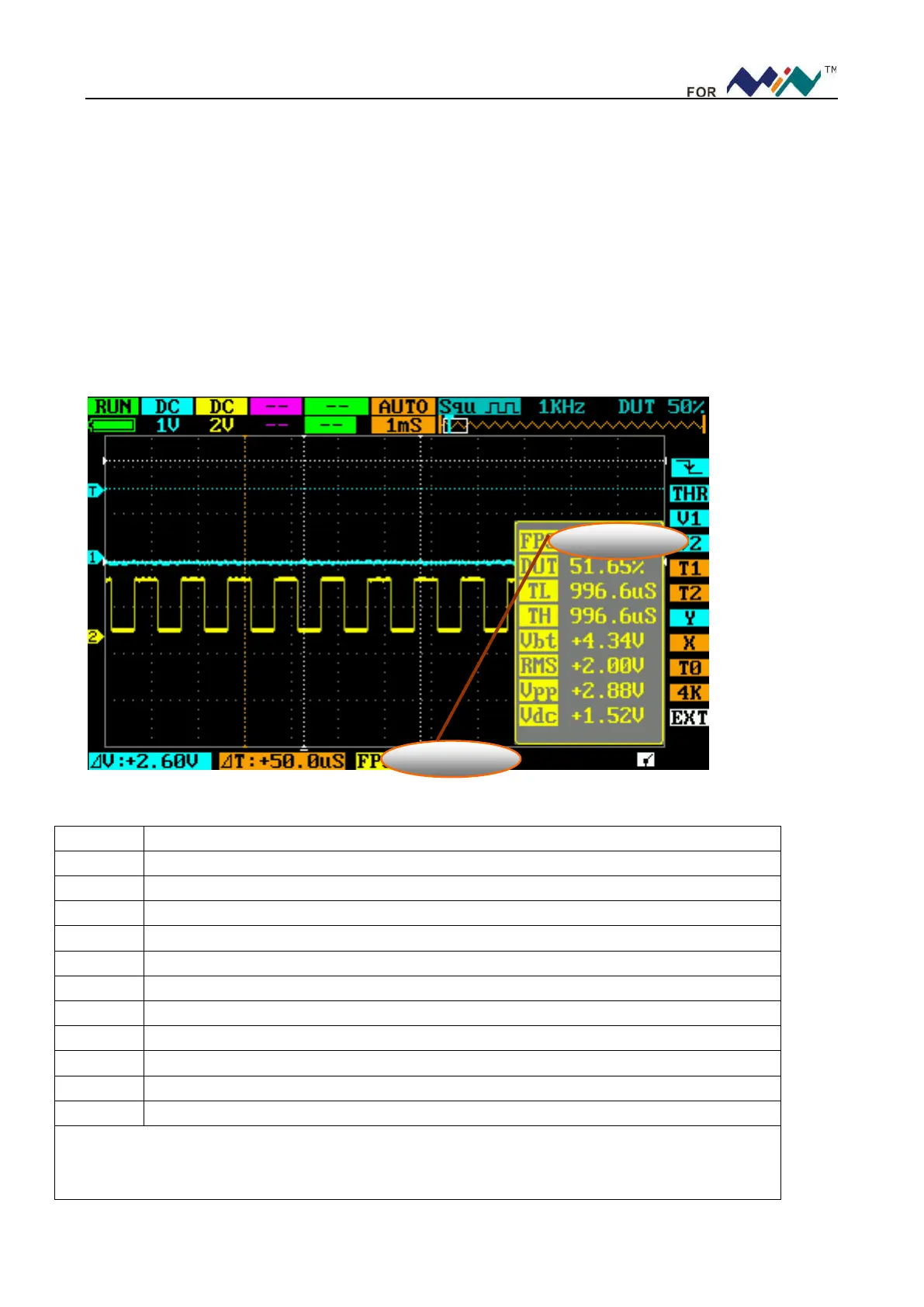

如下图所示，调节 G—I，使波形输出[ WAVE OUT ]通道输出 1KHz，占空比 50％的方波，接入通道
B（CH_B），按下参数键（短按），显示当前参数，参数注释如下表：
FPS
每秒扫描波形帧数
Vpp
电压峰峰值
Vdc
直流电压
RMS
电压平均值
Max
电压最大值
Min
电压最小值
FRQ
信号频率
CIR
信号周期
DUT
占空比
TH
单周期高电平时间
TL
单周期低电平时间
Vbt
电池电压
总共有 12 个参数，按下（短按）参数键只能显示其中 8 位参数，可通过长按参数键，滚动选项键选
择显示参数，按下选项键可选择不同颜色（不同通道），按下移动键或选择 EXT 按下选择键退出，如
下图：
