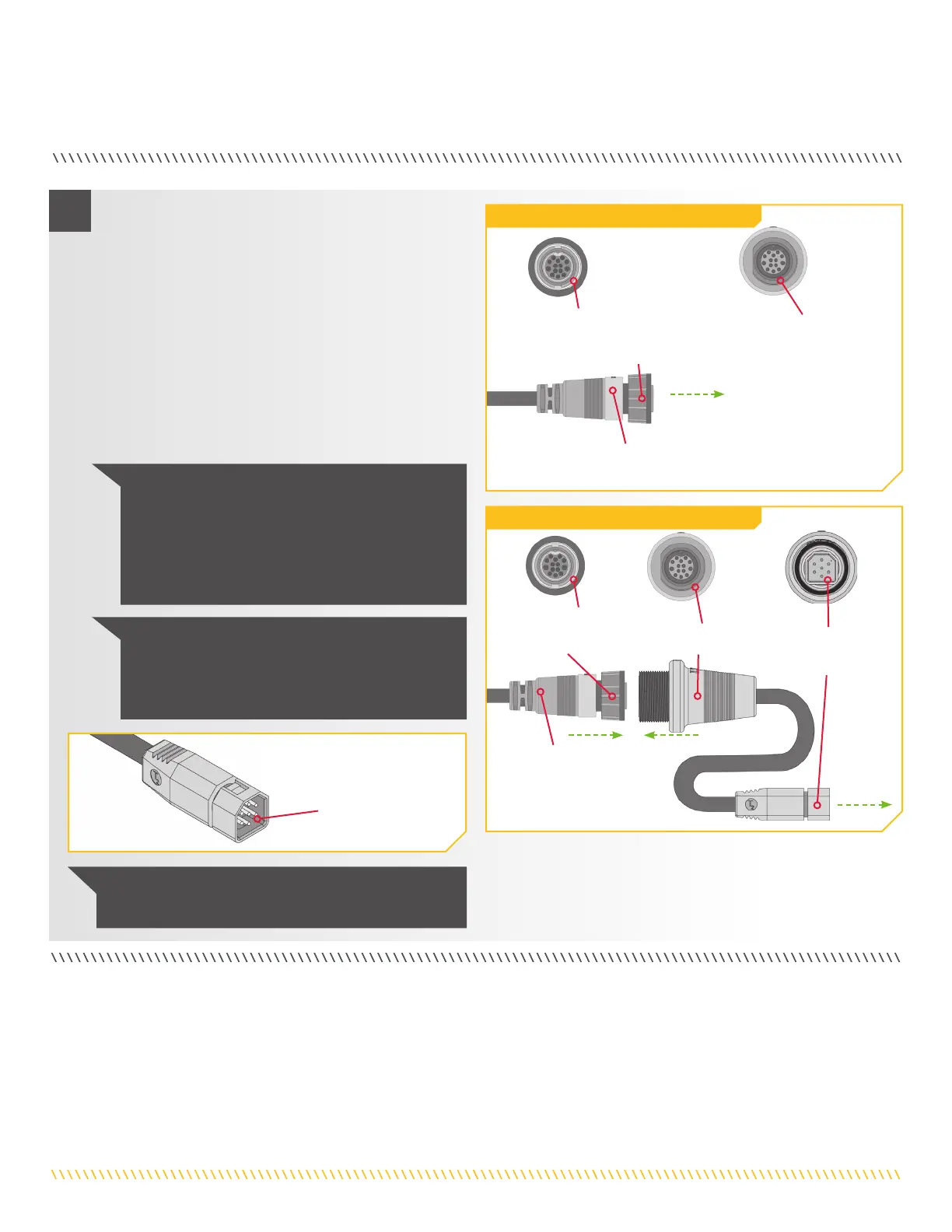

APERÇU DES CARACTÉRISTIQUES ET CONNEXION DES CÂBLES
Câble adaptateur
(Helix SEULEMENT)
Connexion codée
pour câble
adaptateur
Bague de blocage
Connecteur à
quatorze broches
Câble de MEGA
Down Imaging intégré
provenant de la Pédale
Détecteur de poissons Humminbird Helix
Brancher sur
le détecteur
de poissons
Helix
b. Lors d’une installation avec un Solix, vous pouvez
brancher directement le câble du MEGA Down
Imaging intégré sur le détecteur de poissons Solix.
Branchez le câble de MEGA Down Imaging intégré
sur la connexion correspondante du détecteur de
poissons Solix.
c. Lors d’une installation avec un Helix, fixez d’abord
le câble adaptateur et branchez-le ensuite sur le
détecteur de poissons Helix. Le câble adaptateur ne
présentera qu’une seule connexion codée à l’arrière
du détecteur de poissons Helix. Branchez le câble
adaptateur sur la seule connexion codée assortie.
2
Connexion de
détecteur de
poissons Solix
Brancher
directement dans
le détecteur de
poissons Solix
Bague de blocage
Connecteur à
quatorze broches
Câble de MEGA Down Imaging
intégré provenant de la Pédale
Détecteur de poissons Humminbird Solix
AVIS : Vérifiez la compatibilité de tout câble
adaptateur nécessaire sur minnkotamotors.com. Le
câble provenant du moteur de pêche à la traîne peut
être prolongé à l’aide d’une rallonge de 10 pi (3 m),
nº 720081-1 ou de 30 pi (9,1 m), nº 720081-2
offerte sur humminbird.com.
AVIS : Si vous devez acheminer un ou des
câbles, veuillez respecter les directives de la
section Acheminement des câbles de connexion
des présentes instructions d’installation.
Câble adaptateur codé
pour détecteur de
poissons Helix
AVIS : Les connecteurs sont codés pour
empêcher une installation en sens inverse.
