minnkotamotors.com | 37
©2018 Johnson Outdoors Marine Electronics, Inc.

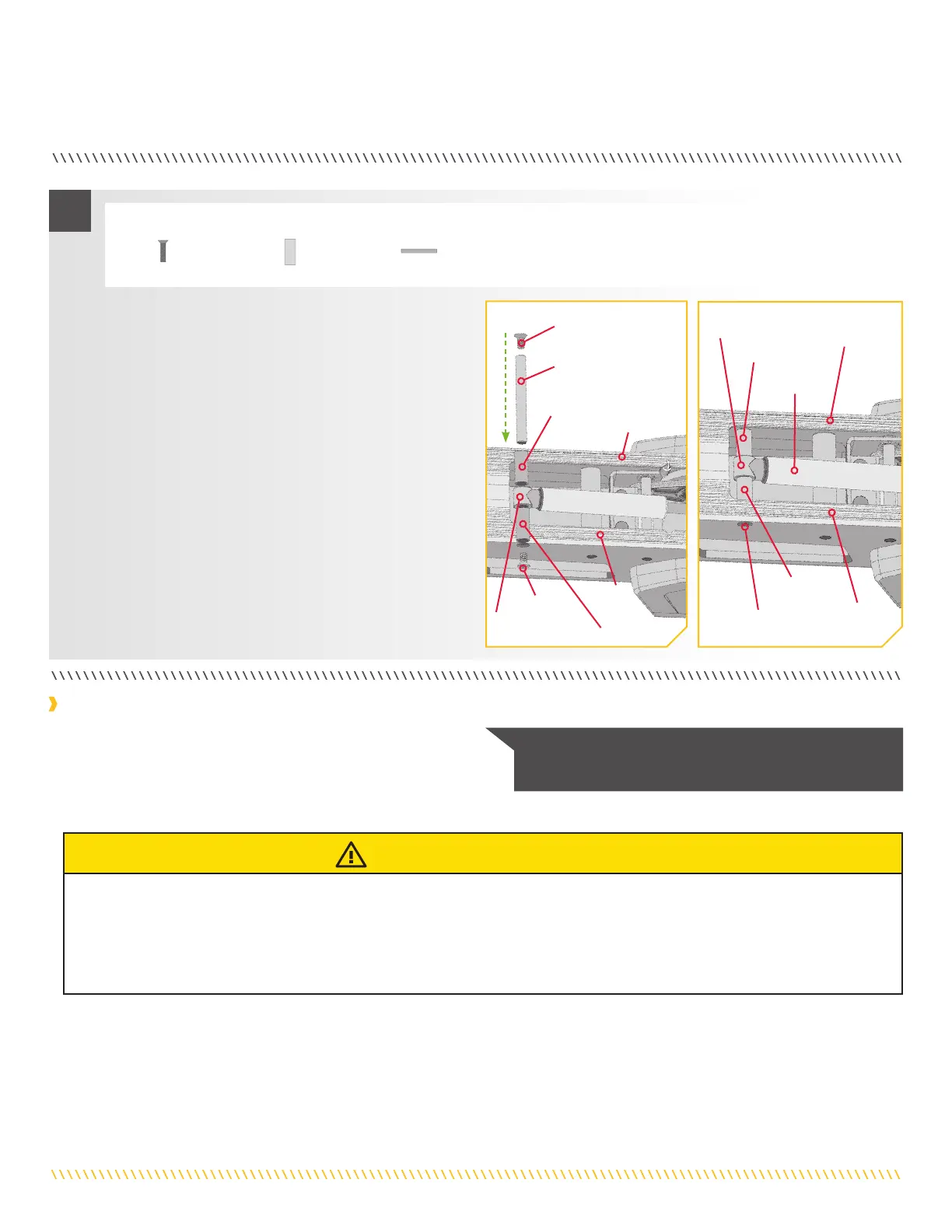

PLACER LE STABILISATEUR DU SUPPORT À L’ÉTRAVE
c. Localisez la goupille du ressort à gaz supérieure (article
nº 27) et les entretoises (article nº 26) dans le sac des
pièces d’assemblage. Alignez l’extrémité du ressort à
gaz avec les trous dans le bras externe.
d. Installez la goupille du ressort à gaz à travers le bras
externe, puis à travers l’entretoise, l’extrémité du
cylindre du ressort à gaz et une autre entretoise.
e. Installez une vis cruciforme (article nº 25) sur
chaque extrémité de la goupille du ressort à gaz et
fixez avec deux tournevis cruciformes nº 3.
f. Serrez les vis cruciformes jusqu’à ce que les têtes
affleurent parfaitement avec le bras externe.
AVIS : Le stabilisateur sur proue n’est pas nécessaire ni
inclus dans le Fortrex de 45 po (114 cm) et 80 lb (36,3 kg).
ARTICLE(S) REQUIS
#25 x 2
#26 x 2
#27 x 1
Vis cruciforme
Vis
cruciforme
Vis cruciforme
Entretoise
Entretoise
Entretoise
Entretoise
Goupille du
ressort à gaz
Cylindre du
ressort à gaz
Cylindre du
ressort à gaz
Bras externe
Bras
externe
Bras externe
Bras externe
Ressort
à gaz
2
La ferrure du stabilisateur du support à l’étrave est utilisé pour
stabiliser le protège-proue et pour réduire les rebonds lorsque le
moteur est arrimé et transporté. Il faudra faire preuve de minutie
pour réussir l’installation du stabilisateur. Nous vous recommandons
de faire installer le support du stabilisateur par un installateur qualifié du milieu marin.
Placer le stabilisateur du support à l’étrave
ATTENTION
Le fait de trop serrer la tige en aluminium enlève le jeu axial nécessaire pour engager correctement la goupille de verrouillage et
cela pourrait empêcher au support de se verrouiller complètement en position d’arrimage. Un verrouillage incorrect peut causer des
dommages. Si installée correctement, l’extrémité de la tige en aluminium devrait se tenir à environ ¼ po (6,35 mm) au-dessus du
pont du bateau sans déverrouillage du support. Le soutien du montage sera insuffisant si la tige en aluminium est coupée trop court.
Le manque de soutien peut causer des dommages.
