36 | minnkotamotors.com
©2018 Johnson Outdoors Marine Electronics, Inc.

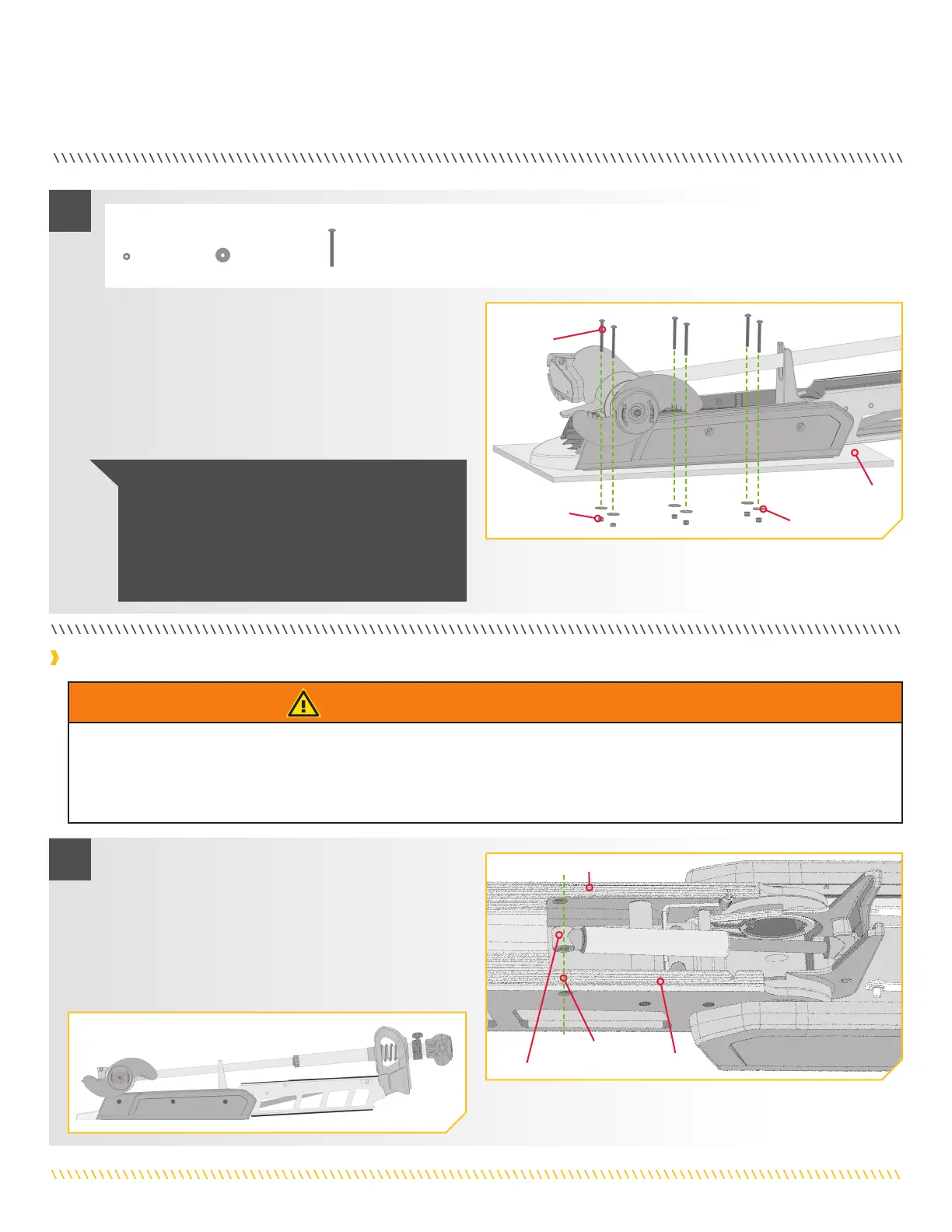

INSTALLER LA GOUPILLE DU RESSORT À GAz
a. Positionnez le moteur en position arrimée avec la
poignée et corde de traction pour désengager la barre
de verrouillage, permettant au moteur de se replier
en position à plat.
b. Lorsqu’il est en position arrimée ou à plat, la goupille
du ressort à gaz et les entretoises peuvent être
installées.
Cylindre du ressort à gaz
Alignement adéquat
Bras externe
Bras externe
k. Mettre une vis ¼-20 x 2½ po (0,635-20 x 63,5 mm)
(article nº 4) dans chaque trou percé. La vis devrait
traverser la plaque de support et le pont du bateau.
l. Placez une rondelle plate (article nº 5) puis un
écrou Nylock (article nº 6) au bout de chaque vis
comme illustré et fixez-les. Veillez à ce que toute la
quincaillerie soit bien fixée.
ARTICLE(S) REQUIS
#5 x 6
Vis
Pont
Rondelle plate
Écrou
Nylock
5
#6 x 6
#4 x 6
AVIS : Pour prévenir le grippage de la quincaillerie
en acier inoxydable, n’utilisez pas d’outils haute
vitesse pour l’installation. Le fait de mouiller les vis
ou d’appliquer un produit antigrippant peut aider à
prévenir qu’elles grippent. Si possible, fixez tous les
boulons, écrous et rondelles de fixation.
Installer la goupille du ressort à gaz
AVERTISSEMENT
Le mécanisme Lift Assist au gaz dans l’unité est sous haute pression lorsque le moteur est en position déployée. Ne retirez pas
le protège-proue du support sans déconnecter une des extrémités du ressort à gaz. Le défaut de suivre cette consigne peut créer
une condition où une traction accidentelle de la poignée et la corde de traction pourrait entraîner l’ouverture soudaine du ressort,
frappant toute personne ou chose sur sa trajectoire.
1
