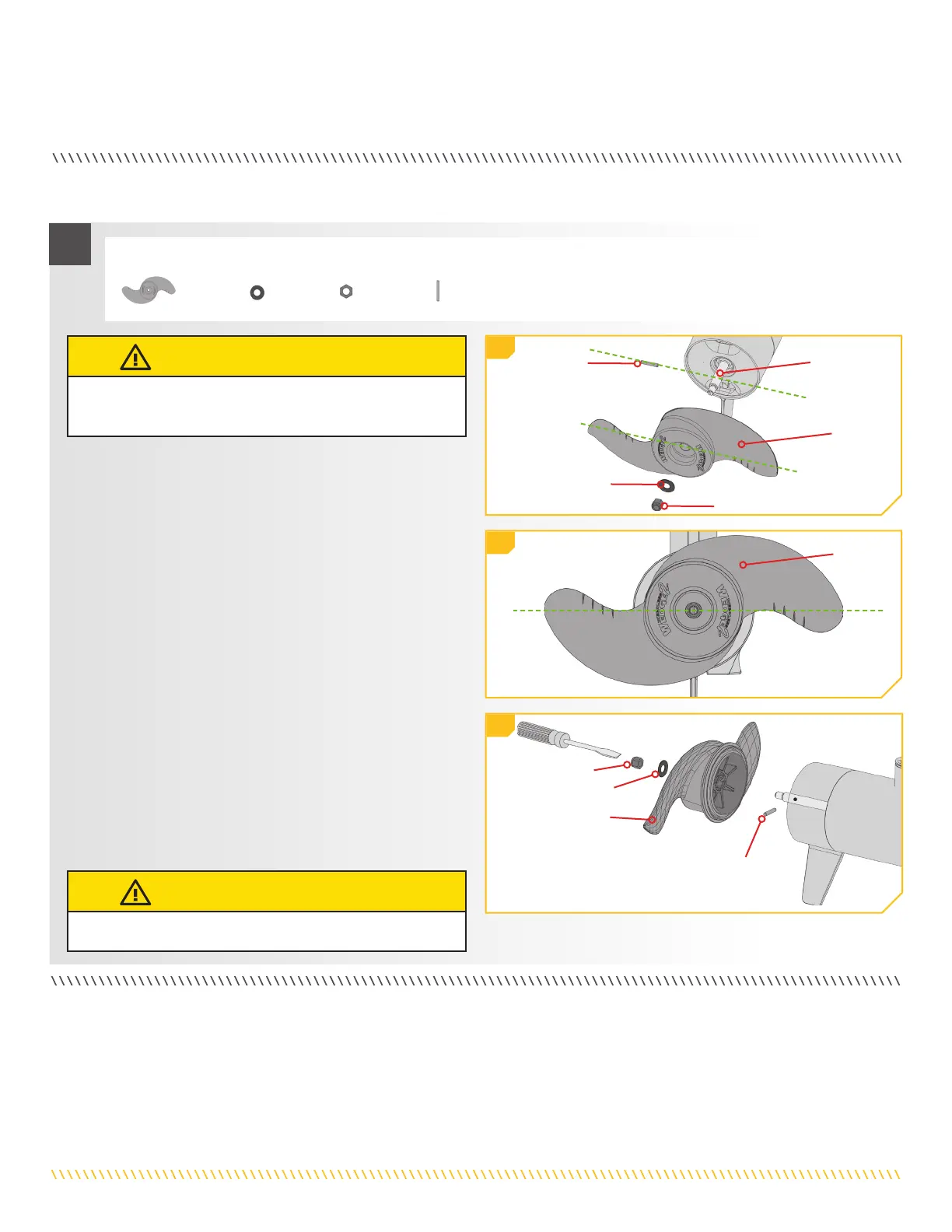

INSTALLATION DE L’HÉLICE
a. Prenez l’ergot d’entraînement (article nº 10) et
glissez-le dans l’orifice de l’arbre d’armature. Placez
l’ergot d’entraînement à l’horizontale en saisissant
l’arbre d’armature et en le tournant avec l’ergot
d’entraînement en place.
b. Alignez l’hélice (article nº 7) de manière à ce
qu’elle soit à l’horizontale et parallèle à l’ergot
d’entraînement. Glissez l’hélice sur l’arbre
d’armature et l’ergot d’entraînement jusqu’à ce
qu’elle repose contre l’appareil inférieur.
c. Installez la rondelle de l’hélice (article nº 8) et
l’écrou de l’hélice (article nº 9) sur l’extrémité de
l’arbre d’armature.
d. En tenant l’extrémité de l’arbre d’armature avec un
tournevis à lame plate, serrez l’écrou de l’hélice avec
une clé plate 9/16 po (14,29 cm).
e. Serrez l’écrou d’hélice un quart de tour passé le
serrage confortable, à un couple de 25 à 35 po-lb
(2,8 à 4 Nm).
Hélice
Hélice
Écrou de
l’hélice
Rondelle de l’hélice
Ergot
d’entraînement
Hélice
Écrou de l’hélice
Rondelle de
l’hélice
Ergot
d’entraînement
Arbre
d’armature
1
ATTENTION
Débranchez le moteur de la batterie avant d’effectuer tout
travail ou entretien sur l’hélice.
ATTENTION
Ne serrez pas trop pour ne pas endommager l’hélice.
ARTICLE(S) REQUIS
1a
1b
1d
INSTALLATION DE L’HÉLICE
#10 x 1#9 x 1
#8 x 1
#7 x 1
