46 | minnkotamotors.com
©2018 Johnson Outdoors Marine Electronics, Inc.
APERÇU DES CARACTÉRISTIQUES ET CONNEXION DES CÂBLES

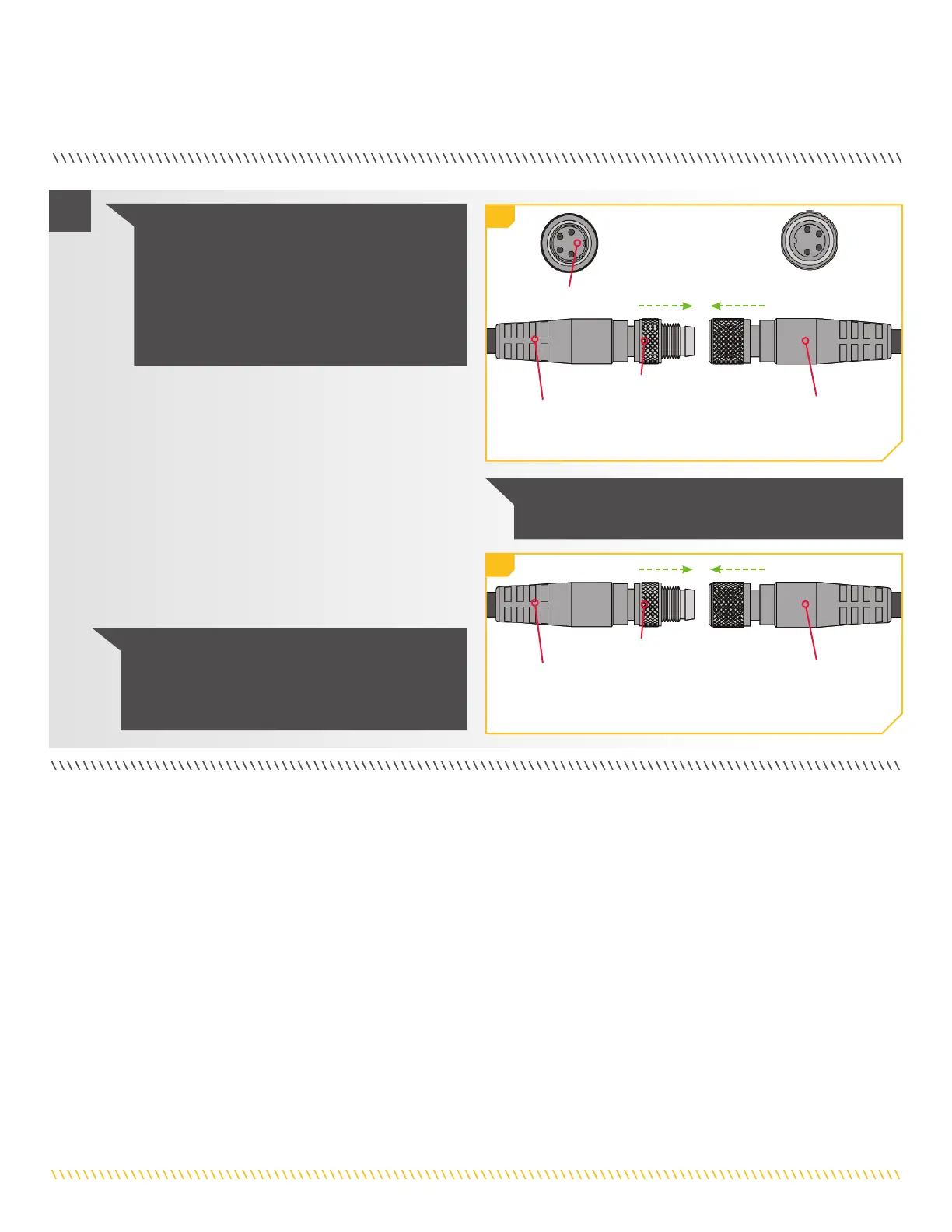

c. Si nécessaire, branchez la rallonge de l’Universal
Sonar sur le câble de l’Universal Sonar provenant de
la tête de contrôle. Raccordez fermement les fiches
et tournez le mécanisme de verrouillage jusqu’à ce
qu’il bloque.
AVIS : Les connecteurs sont codés pour empêcher une
installation en sens inverse.
Connecteur à quatre broches
Câble de l’Universal Sonar
provenant de la pédale
Câble de l’Universal Sonar
provenant de la pédale OU
rallonge de l’Universal Sonar
Rallonge de
l’Universal Sonar
Câble adaptateur de
l’Universal Sonar au
détecteur de poissons
Bague de blocage
Bague de blocage
2
AVIS : Si vous devez acheminer un ou des
câbles, veuillez respecter les directives de la
section Acheminement des câbles de connexion
des présentes instructions d’installation.
AVIS : Le câble de l’Universal Sonar pourrait
ne pas être assez long pour atteindre le
détecteur de poissons. Si le câble n’atteint pas
l’emplacement d’installation désiré du détecteur
de poissons, vous pouvez acheter une rallonge
de 14,5 pi (4,4 m). Minn Kota recommande
d’utiliser le MKR-US2-11.
d. Installez le câble de l’Universal Sonar provenant
de la tête de contrôle, ou la rallonge de l’Universal
Sonar (si utilisé), au câble adaptateur approprié de
l’Universal Sonar. Installez le câble adaptateur sur
votre détecteur de poissons. Consultez le manuel
de votre détecteur de poissons pour les directives
d’installation complètes.
2d
2e
