MONTAGE DE LA PÉDALE

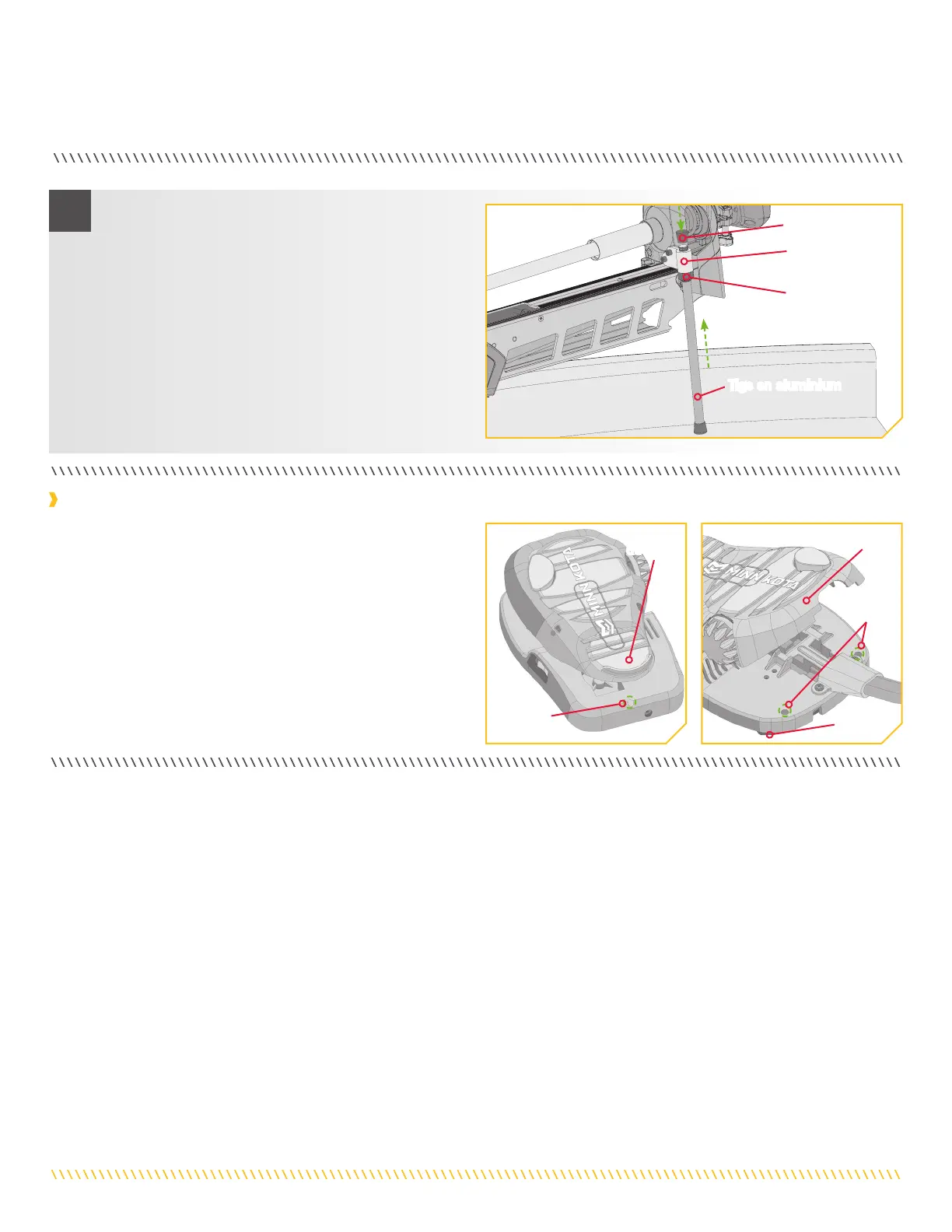

k. Une fois dans la bonne position, serrez le contre-
écrou vers le haut contre la ferrure du stabilisateur.
Cela empêchera la tige en aluminium de tourner.
l. Installez le pare-chocs supérieur si une partie du
filetage est exposée sur la tige en aluminium au-
dessus de la ferrure du stabilisateur
5
Ferrure du
stabilisateur
Contre-écrou
Pare-chocs
supérieur
Tige en aluminium
Nous recommandons de fixer la pédale au pont du bateau
pour l’empêcher d’être endommagée pendant le transport et
pour rendre le fonctionnement du moteur plus efficient. Il est
recommandé d’utiliser les trous de montage sur la pédale pour
fixer le support. La pédale est dotée de trois trous de montage.
Un trou de montage se trouve sous l’extrémité du talon de
la pédale. Les deux autres se trouvent sous l’extrémité des
orteils de la pédale. Nous recommandons l’utilisation d’une
vis à diamètre 1/8 po ou 3/16 po et de serrer seulement pour
comprimer légèrement les butées sous la pédale.
Extrémité des orteils
Extrémité
du talon
Trous de
montage
Butée
Trous de
montage
Montage de la pédale
