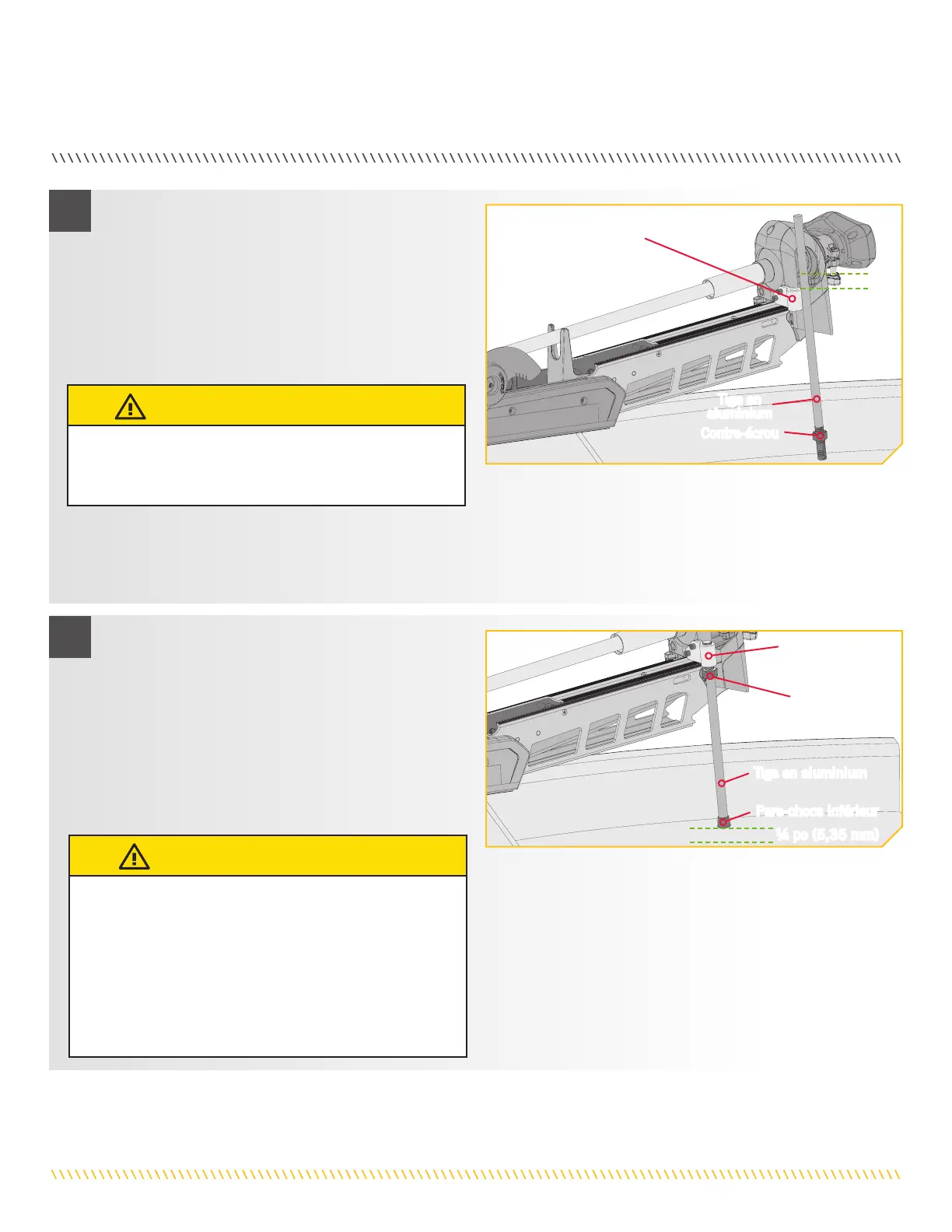

PLACER LE STABILISATEUR DU SUPPORT À L’ÉTRAVE
e. Mesurez la bonne longueur pour la tige en
aluminium en mettant celle-ci debout, avec
l’extrémité filetée pointant vers le bas, sur la surface
du pont, de sorte qu’elle se trouve à la verticale juste
à côté de la ferrure du stabilisateur.
f. Marquez la tige en aluminium avec un crayon ou un
marqueur à ¾ po (19 mm) du haut de la ferrure du
stabilisateur.
ATTENTION
Le fait de couper trop court la tige en aluminium provoquera
un soutien insuffisant du montage. Le manque de soutien
peut causer des dommages.
3
g. Coupez la tige en aluminium avec une scie à
métaux à la marque. Arrondissez le bord vif de la
tige avec une lime ou du papier sablé pour enlever
les angles vifs.
Ferrure du
stabilisateur
Tige en
aluminium
Contre-écrou
¾ po
(19
mm)
h. Remettez le pare-chocs inférieur sur la tige en
aluminium, à l’opposée du filetage.
i. Filetez la tige en aluminium dans la ferrure du
stabilisateur avec le pare-chocs inférieur orienté vers
le pont du bateau.
j. Ajustez la tige en aluminium vers le haut ou vers
le bas dans la ferrure du stabilisateur de sorte que
le pare-chocs inférieur ne touche que la surface du
support.
4
ATTENTION
Le fait de trop serrer la tige en aluminium enlève le jeu
axial nécessaire pour engager correctement la goupille
de verrouillage et cela pourrait empêcher au support de
se verrouiller complètement en position d’arrimage. Un
verrouillage incorrect peut causer des dommages. Si
installée correctement, l’extrémité de la tige en aluminium
devrait se tenir à environ ¼ po (6,35 mm) au-dessus du
pont du bateau sans déverrouillage du support.
Ferrure du
stabilisateur
Contre-écrou
Pare-chocs inférieur
Tige en aluminium
¼ po (6,35 mm)
