INSTALLATION
INSTALLATION DU FORTREX
Votre nouveau Fortrex est offert avec tout ce dont vous aurez besoin pour le montage direct au bateau. Ce moteur peut être monté
directement sur le bateau ou couplé avec un support à dégagement rapide Minn Kota pour un montage et un démontage simples. Pour
l’installation avec un support à dégagement rapide, vous reporter aux directives d’installation fournies avec le support. Pour obtenir des
supports de montage à dégagement rapide, veuillez visiter minnkotamotors.com. Pour installer le moteur directement sur le bateau,
veuillez suivre les directives fournies avec ce manuel. Avant de commencer, veuillez examiner la liste des pièces et des outils nécessaires à
l’installation. Pour obtenir davantage de soutien pour les produits et trouver le revendeur le plus près, veuillez visiter minnkotamotors.com.
3
4
5
6
10
11
13
14
15
12
9
8
7
Article/
Assemblage
Nº de
Pièce
Description Qté.
3
✖
MOTOR ASSEMBLY 1
A 2994887 INSTALLATION HARDWARE BAG ASSEMBLY 1
4 2263468 1/4 - 20 X 2.5" SS PPH SCREW 6
5 2263103 1/4 - 20 SS NYLOCK NUT 6
6 2261713 1/4 FLAT 18-8 SS WASHER 6
AA 1378132 80# THRUST PROP KIT 1
BB 1378160 112# THRUST PROP KIT 1
7 2341160 PROP-WW2 (4.5)W/ADP.RING 1
8 2091701 WASHER-PROP (LARGE) 1
9 2093101 NUT-PROP NYLOC,LG, MX101 3/8 SS 1
10 2262658 PIN-DRIVE 1" 3/16" S/S 1
B 2991925
p BRACKET STABLZR ARM ASY (SUB) 1
11 22655100 BUMPER STABILIZER 1
12 2263624 STABILIZER ROD 1
13 2263107 NYLON HEX NUT 3/4 - 10 UNC 1
14 2281829 BRACKET 1
15 2260221 VINYL CAP 1
16 2223100 NUT 5/16-18 NYLOCS SS 2
17 2263422 BOLT 5/16-18 X 1" SS CAP SCREW 2
18 2281700 5/16 "ID X .457 OD HIGH COLLAR LOCK WASHER 2
20 2773806 STRAP, HOLD DOWN 1
C 2994912 BAG ASSY, FORTREX MOUNT HDW 1
25 2283410 SCREW-1/4-20 X .500" PFH 2
26 2281710 SPACER, GAS SPRING, FORTREX 2
27 2282610 PIN, UPPER SHOCK 1
p
2287110 INSTALLATION GUIDE, FORTREX 1
D 2991650 MNT FW 80# 45”, 112#/HC 52” *80 LB 45”* *112 LB 52”* 1
E 2991652 MNT ASM FTX FW 80# 52/62” *80 LB 52”* *80 LB 62”* 1
F 2991653 MNT ASM FTX FW 112# 45” *112 LB 45”* 1
G 2991654 MNT ASM FTX FW 112# 52” *112 LB 52”* 1
32
2211415 Ì CABLE-EXTENSION, PD/AP 110" *PRE-INSTALLED* 1
490507-2 â CABLE, ADP-INT MDI 14 M12-174" *PRE-INSTALLED* 1
A
BB
AA
B
D
E
F
G
17
25
16
27
18
26
20
32
C

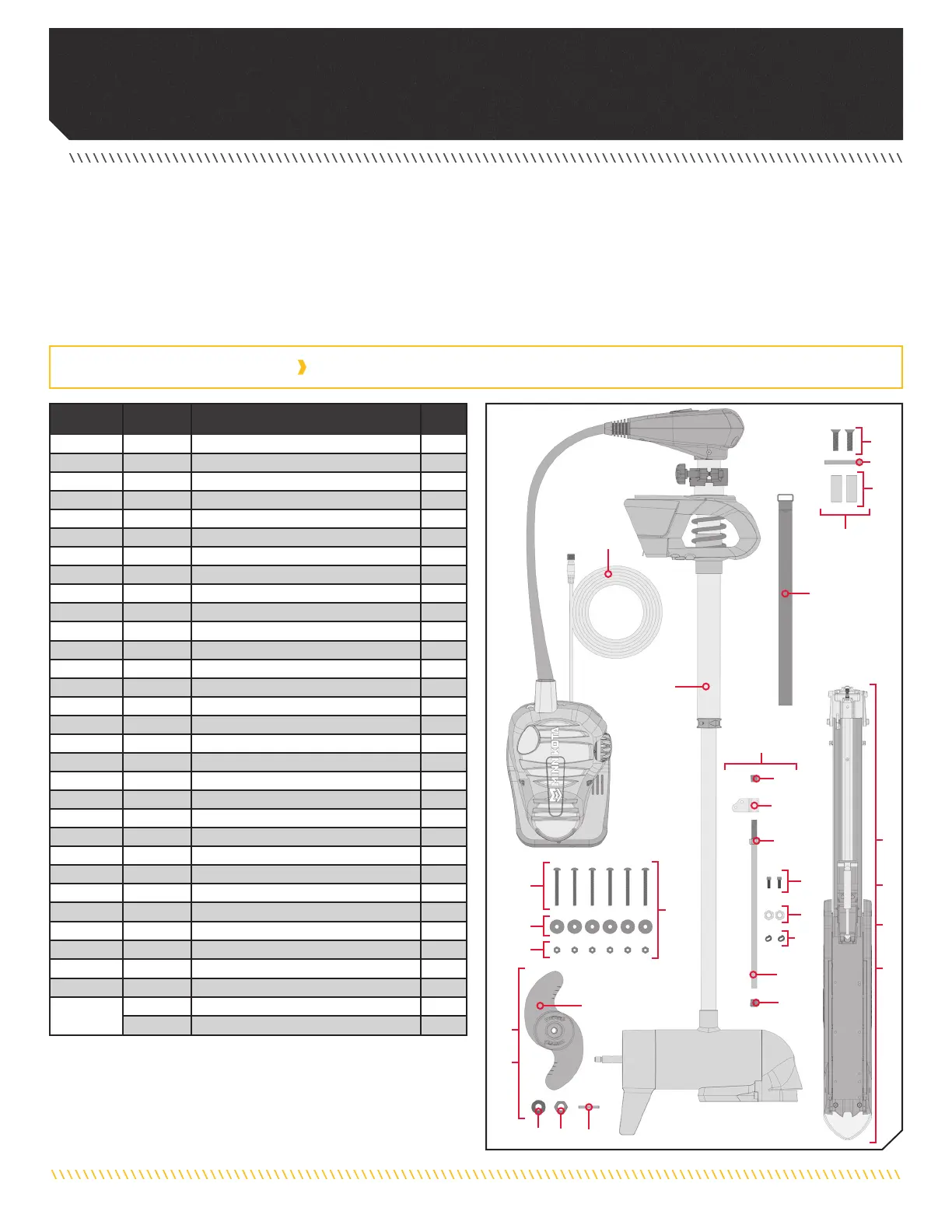

LISTE DE PIÈCES D’INSTALLATION
p Non visible sur le schéma des pièces.
✖ Cette pièce est incluse dans un ensemble et ne peut pas être commandée
individuellement.
Ì Uniquement disponible avec les modèles possédant un Universal Sonar installé en usine.
â Uniquement disponible avec les modèles possédant le MEGA Down Imaging intégré,
installé en usine.
p L’assemblage de stabilisateur sur proue n’est pas nécessaire ni inclus dans le Fortrex
de 45 po (114 cm) et de 80 lb (36,3 kg).
