32 | minnkotamotors.com
©2018 Johnson Outdoors Marine Electronics, Inc.
ASSEMBLAGE DU MOTEUR AU SUPPORT
• Tournevis cruciforme nº 2
• (2) Tournevis cruciformes nº 3
• Clé hexagonale 1/4 po
(6,35 mm)
• Perceuse
• Mèche de 9/32 po (7,14 mm)
• Clé polygonale 7/16 po
(11,11 mm)
• Une personne pour vous aider
avec l’installation
• Clé dynamométrique
• Lime ou papier sablé
• Scie à métaux
• Crayon ou marqueur
• Tournevis plat 1/8 po (3,17 mm)
• Clé hexagonale 1/8 po
(3,17 mm)
• Loctite
a. Placez le support sur une surface élevée, de niveau
comme un établi ou le hayon d’une camionnette.
Le support, une fois retiré de la boîte, doit être en
position déployée.
b. Retirez la vis hexagonale 5/16 po (7,94 mm) et la
rondelle de blocage du support à l’aide de la clé
hexagonale 1/4 po (6,35 mm). La vis hexagonale
5/16 po (7,94 mm) se trouve sur le côté opposé du
support depuis la charnière qui s’ouvre et se ferme
lorsque le support est arrimé et déployé.
Il est recommandé que le moteur soit monté aussi près que possible de la quille ou
de l’axe du bateau. Vérifiez que la zone sous l’emplacement pour percer des trous et
installer des rondelles et des écrous est dégagée. Assurez-vous que le support du moteur
est positionné assez loin du bord du bateau. Le moteur ne doit rencontrer aucune
obstruction lorsqu’il est dans l’eau ou relevé. Envisagez l’installation d’un support à
dégagement rapide ou un adaptateur. Pour la liste complète des accessoires Minn Kota,
veuillez visiter minnkotamotors.com.

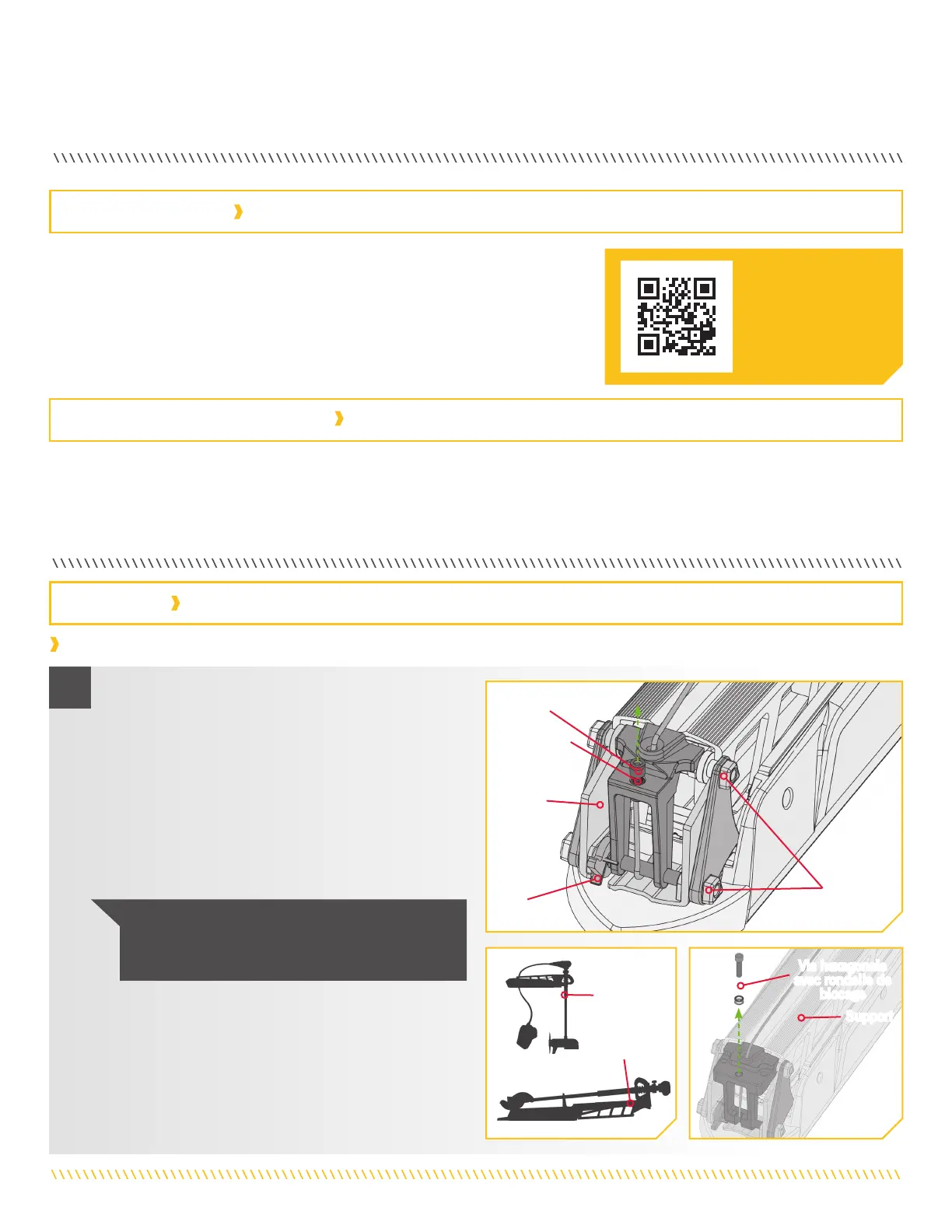

Assemblage du moteur au support
Vis hexagonale
avec rondelle de
blocage
Support
Déployé
Arrimé
FACTEURS DE MONTAGE
INSTALLATION
1
AVIS : Ce moteur pèse environ 55 lb (25 kg).
Pour l’installation, nous recommandons de vous
faire aider par une deuxième personne.
Bielles de
bout
Vis hexagonale
Loquet de
sécurité
Rondelle de
blocage
Support
Découvrez les accessoires
disponibles pour votre
propulseur électrique sur
minnkotamotors.com.
OUTILS ET RESSOURCES NÉCESSAIRES
