minnkotamotors.com | 33
©2018 Johnson Outdoors Marine Electronics, Inc.
INSTALLATION DU PROTÈGE-PROUE
2
c. Alignez les rainures de clavette sur l’intérieur du
protège-proue avec les liens d’extrémité sur le
support. Abaissez l’ensemble du moteur jusqu’à ce
qu’il soit assis.
d. Installez la vis hexagonale 5/16 po (7,94 mm) et la
rondelle de blocage puis serrez entre 10 et 12 pi-lb
(15,5 et 16,2 Nm) avec une clé de serrage.
AVIS : La vis hexagonale 5/16 po (7,94 mm) doit
être serrée lors de l’installation et régulièrement
serrée entre 10 et 12 pi-lb (15,5 et 16,2 Nm). Ceci
permet d’arrimer correctement le moteur. Serrez la
vis hexagonale lorsque le support est en position
déployée.

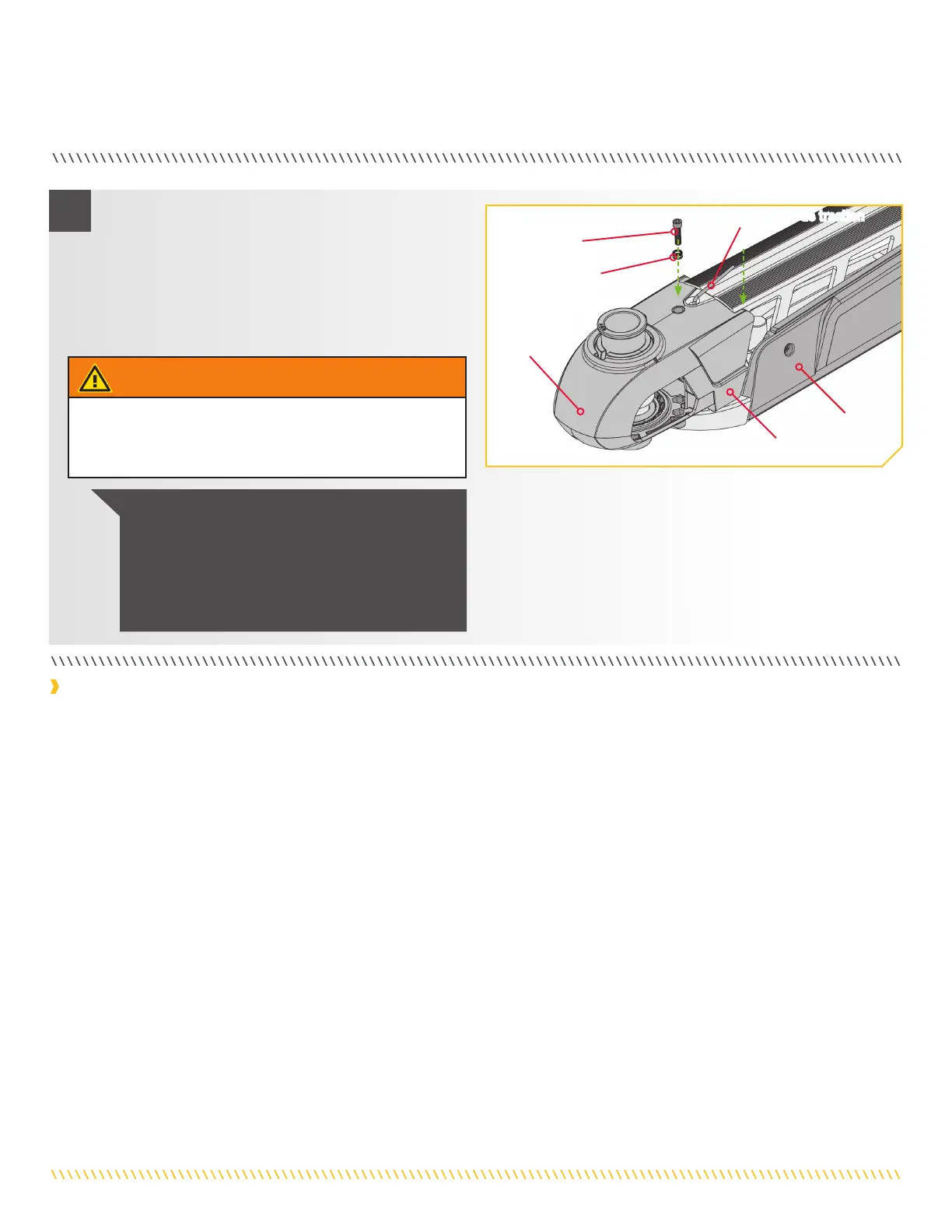

Support
Vis
hexagonale
Rondelle de
blocage
Poignée et corde de traction
Rainures de
clavette
Protège-proue
Pendant l’installation, il est recommandé de monter le moteur au bateau avant d’installer la goupille du ressort à gaz. La goupille du ressort
à gaz est installée dans le cylindre du ressort à gaz. Le cylindre du ressort à gaz se trouve sur l’intérieur du bras externe, qui fait partie du
support. À ce stade de l’installation, le cylindre du ressort à gaz n’est pas complètement installé et peut se déplacer à l’intérieur du support
lors de l’arrimage et le déploiement du moteur. Le cylindre du ressort à gaz peut s’endommager pendant le déploiement du moteur et le
dommage empêchera le dispositif Lift-Assist de fonctionner correctement une fois complètement assemblée. Veillez à ce que le cylindre du
ressort à gaz ne soit pas endommagé dans le support.
AVERTISSEMENT
Abaissez délicatement le protège-proue en place pour éviter
de créer un point de pincement entre le protège-proue et le
support.
Installation du protège-proue
