IDENTIFICATION DES CARACTÉRISTIQUES DU MOTEUR DE PÊCHE À LA TRAÎNE AU
MOYEN DES CÂBLES QUI Y SONT ASSOCIÉS

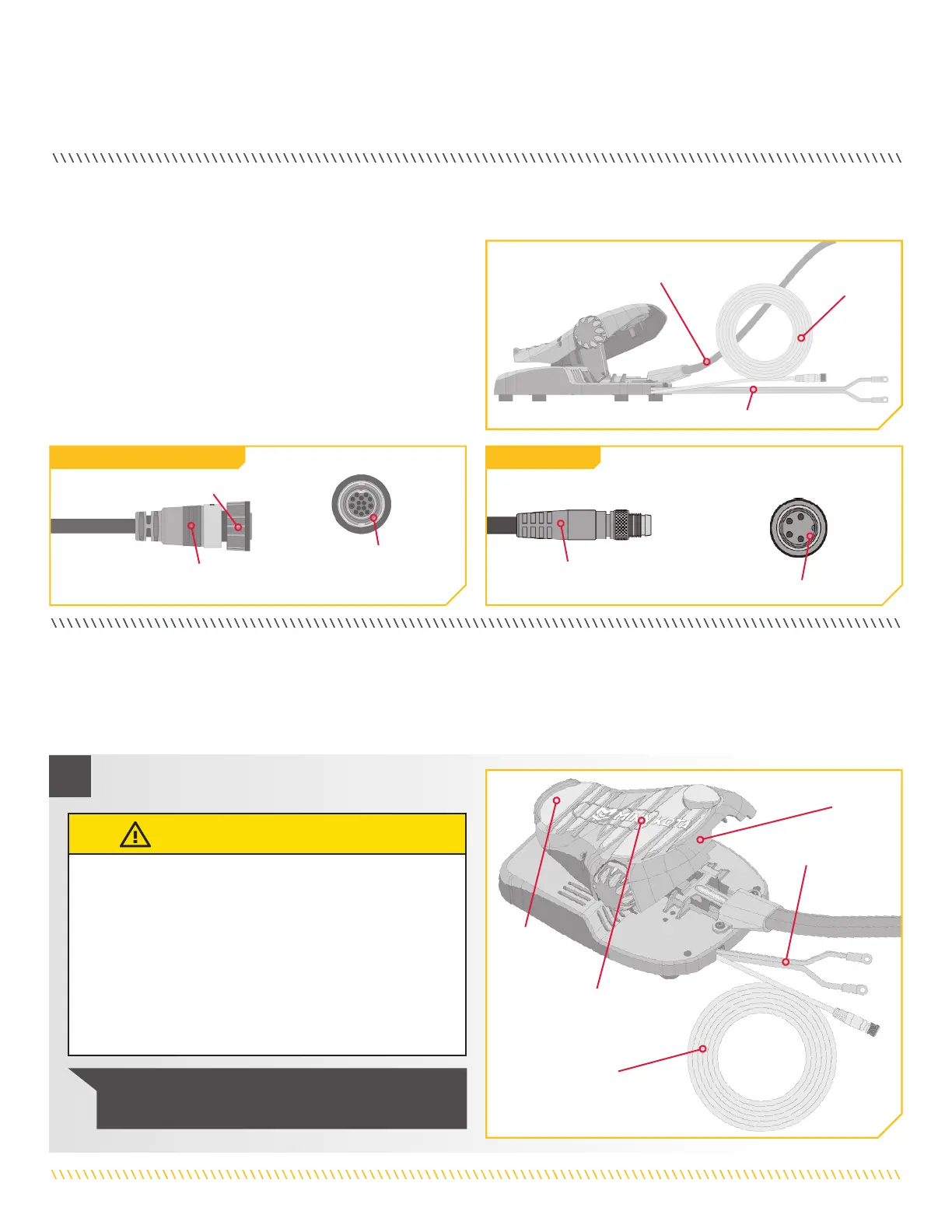

IDENTIFICATION DES CARACTÉRISTIQUES DU MOTEUR DE PÊCHE
À LA TRAÎNE AU MOYEN DES CÂBLES QUI Y SONT ASSOCIÉS
Connecteur à quatre broches
Câble de l’Universal Sonar
provenant de la pédale
Bague de blocage
Connecteur à
quatorze broches
Ensemble du manchon de
pédale de la tête de contrôle
Votre moteur de pêche à la traîne pourrait être équipé du
MEGA Down Imaging intégré OU de l’Universal Sonar. Ces
caractéristiques exigent la connexion des câbles à un dispositif
de sortie. Ces connexions se trouvent sur le moteur de pêche à la
traîne et disposent de câbles qui sortent de la pédale. Ces câbles
de connexion, le cas échéant, sortent de la pédale à partir du
même point que les câbles d’alimentation. Afin de mieux identifier
les câbles, consultez les diagrammes ci-dessous qui indiquent
à quoi ressemblent les connecteurs de câble du MEGA Down
Imaging intégré et de l’Universal Sonar.
MEGA Down Imaging intégré
provenant de la pédale
MEGA Down Imaging intégré Universal Sonar
Veuillez respecter ces instructions pour l’acheminement de tout câble présent pour l’une ou l’autre des caractéristiques installées
d’avance et livrées avec votre moteur de pêche à la traîne. L’acheminement doit être suivi, peu importe le type de câbles de connexion
présent. Si vous n’êtes pas certain quels câbles sont présents, consultez la section « Identification des caractéristiques du moteur de
pêche à la traîne au moyen des câbles qui y sont associés » des présentes instructions d’installation.
ACHEMINEMENT DES CÂBLES DE CONNEXION
a. Repérez le câble du MEGA Down Imaging intégré
ou de l’Universal Sonar à la base de la pédale.
ATTENTION
Le défaut de respecter l’acheminement des fils
recommandé pour le câble du MEGA Down Imaging intégré
ou de l’Universal Sonar, le cas échéant, peut endommager
le produit et annuler sa garantie. Acheminez les câbles
en évitant les points de pincement et les autres zones
qui pourraient faire en sorte que les câbles soient pliés à
des angles aigus. Effectuer l’acheminement des câbles
d’une toute autre façon que celle dictée peut entraîner des
dommages aux câbles par un pincement ou sectionnement.
1
AVIS : Connecteur de l’Universal Sonar à des fins
d’illustration.
Extrémité des
orteils
Câbles
d’alimentation
Câble
de connexion
Câble d’alimentation
Pédale
MEGA Down
Imaging intégré ou
Universal Sonar
Extrémité
du talon
