ACHEMINEMENT DES CÂBLES DE CONNEXION
b. Repérez l’endroit où le câble du MEGA Down
Imaging intégré ou de l’Universal Sonar doit être
connecté et acheminez-le le long d’un système
d’acheminement établi sur votre bateau.
c. Utilisez les attaches de câble pour fixer lâchement
les câbles au besoin.
2
ATTENTION
Le fait de mal fixer les câbles de connexion peut entraîner un
dommage au produit et annuler sa garantie. Ne pas trop serrer
les attaches de câble, ce qui risquerait d’endommager les
câbles.
AVIS : Après la sortie du ou des câbles provenant
de la pédale, ils doivent être acheminés au moyen
d’un système d’acheminement établi sur le bateau,
dans une zone offrant un minimum d’interférences.
Câbles électriques ou autres éléments pouvant créer
une interférence dans les signaux du sonar. Inspectez
bien le chemin planifié pour vous assurer qu’il n’y a
pas d’arêtes vives, d’obstacles ou d’obstructions qui
pourraient endommager les câbles.

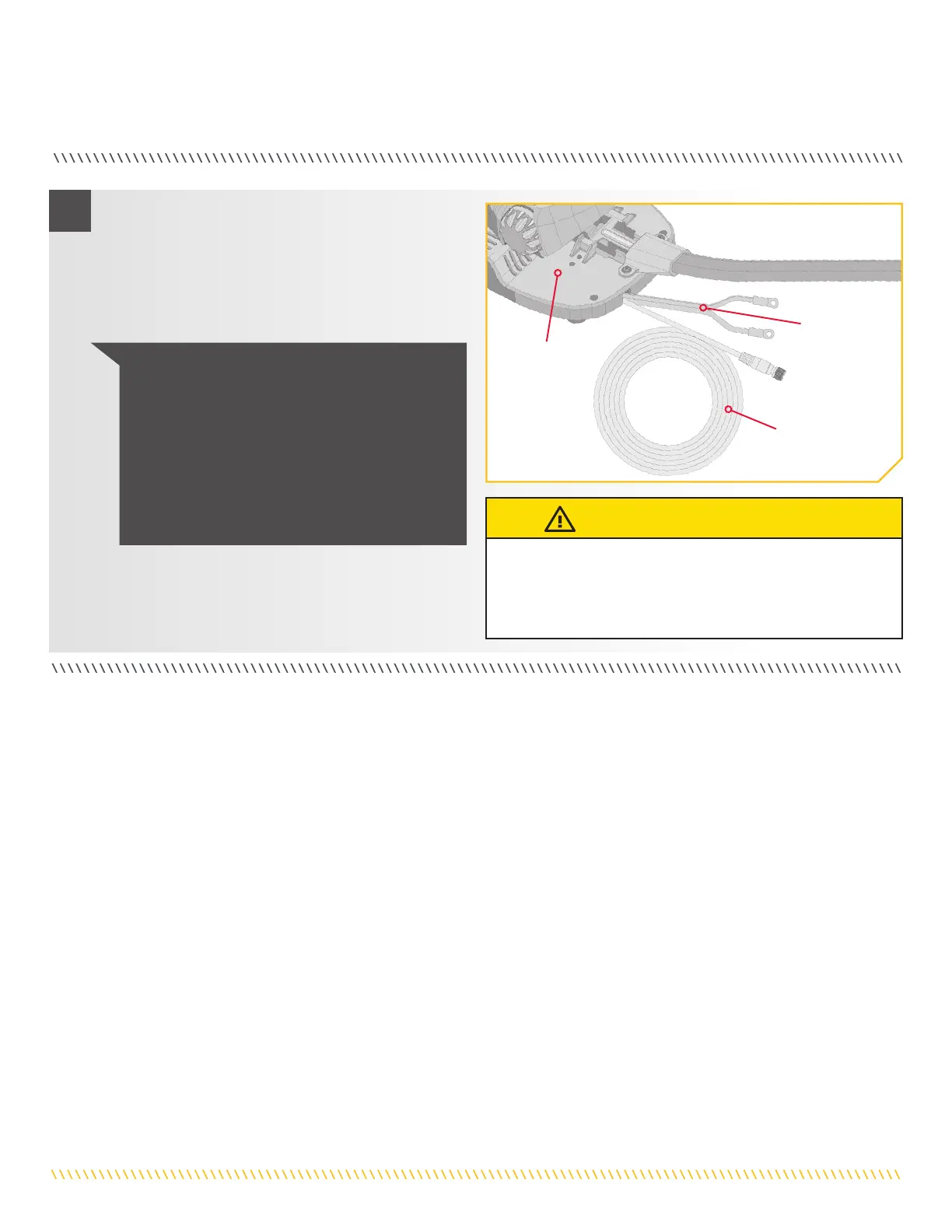

Câbles
d’alimentation
Pédale
MEGA Down
Imaging intégré ou
Universal Sonar
