FX0N-8EX
FX0N-8EYR FX0N-3A
FX0N-16NT
FX0N-40MR
FX0N-40ER

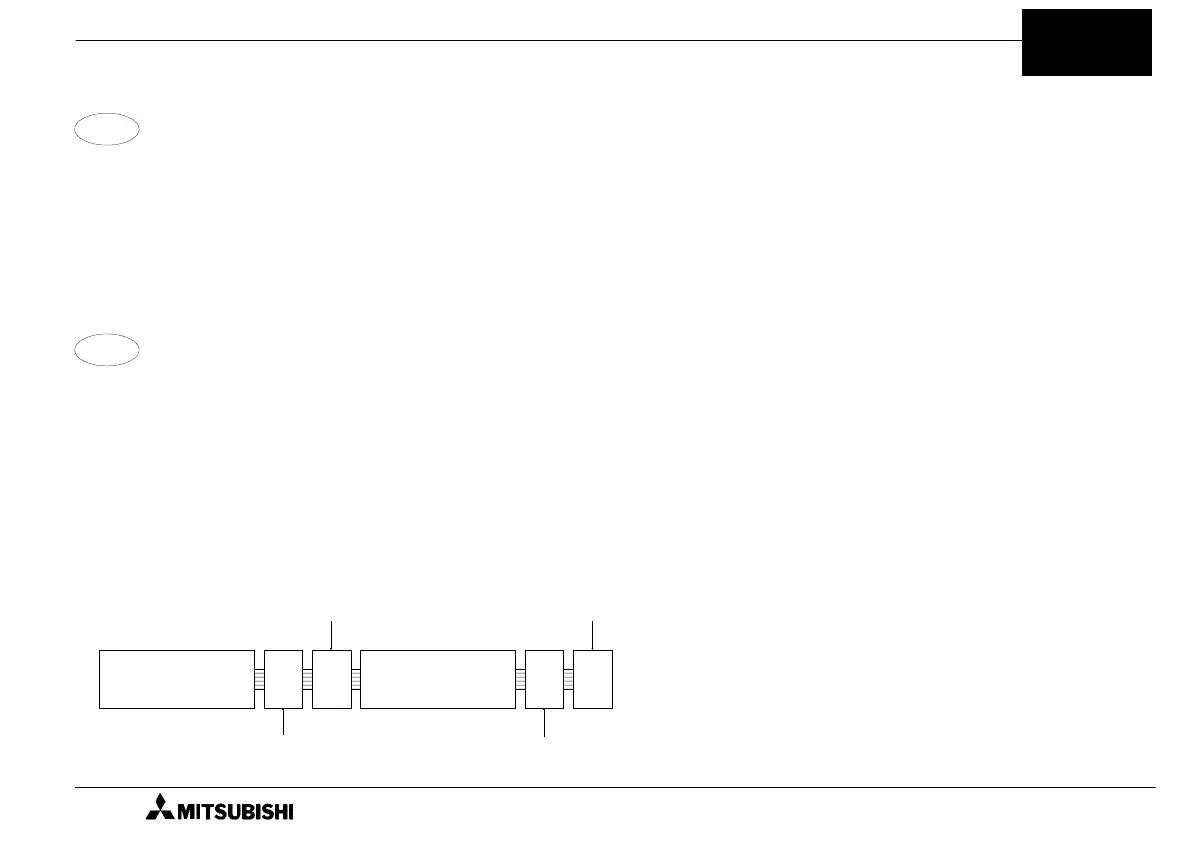

Figure: 1.7 ENG
☞
Example FX
0N
system
FRE
☞
Exemple de système FX
0N
GER
☞
Beispiel für ein FX
0N-
System
ITL
☞
Esempio del sistema FX
0N
ESP
☞
Ejemplo para un sistema FX
0N
Règles de configuration
Le FX
0
ne peut pas faire l’objet d’extensions.
Deux modules spéciaux ou appareils d’extension modulaires pouvant comporter jusqu’ à 32 entrées/sorties (p. ex. deux
appareils dotés de 16 E/S ou quatre appareils dotés de 8 E/S) peuvent être raccordés à un appareil de base ou à un appareil
d’extension compact de la série FX
0N
. Le nombre maximum d’entrées/sorties pour un système FX
0N
est de 128 entrées/sorties.
Attention:
L’appareil d’extension modulaire FX
0N
-24M✰ occupe 32 E/S (16 entrées et 16 sorties) dans l’ensemble du système même
s’il ne dispose que de 24 E/S physiques (14 entrées et 10 sorties). L’appareil d’extension modulaire FX
0N
-8ER-ES/UL occupe 16 E/S
(8 entrées et 8 sorties) dans l’ensemble du système même s’il ne dispose que de 8 E/S physiques (4 entrées et 4 sorties). Le module
d’interface FX0N-485ADP ne peut être utilisé qu’avec un appareil de base équipé d’une version 1.2 cu supérieure.
FRE
Regole di configurazione
L’FX
0
non può essere ampliato.
A una unità base o una unità compatta di ampliamento della serie FX
0N
si possono collegare due moduli speciali o unità di
ampliamento moduiari con max. 32 ingressi/uscite (ad es. due unitá con 16 I/O e quattro con 8 I/O). Il numero massimo di
ingressi/uscite per il sistema FX
0N
è di 128 ingressi/uscite.
Si osservi:
L’unità di ampliamento modulare FX
0N
-24M✰ occupa 32 I/O (16 ingressi e 16 uscite) neli’intero sistema, benché
disponga fisicamente solo di 24 I/O (14 ingressi e 10 uscite). L’unità di ampliamento modulare FX
0N
-8ER-ES/UL occupa 16
I/O (8 ingressi e 8 uscite) neli’intero sistema, benché disponga fisicamente solo di 8 I/O (4 ingressi e 4 uscite). Il modulo
d’interfaccia FX
0N
-485ADP si può impiegare solo con una unità base della versione 1.2 .
ITL
1
FX
0
/FX
0N
Series Programmable Controllers
Introduction
1-13
