FX0/FX0N
MPU
A) A)
A)
A)
A) > 50 mm (2.0 inches)
FX0N-8EX
FX0N-3A
Figure: 3.2
Dispositions de montage de l’API
Pour éviter les hausses de températures, les appareils doivent être montés sur le fond des armoires électriques. Ils ne doivent
en aucun cas être montés sur les parois du haut ou du bas des armoires électriques. Les modules doivent toujours être montés
horizontalement.

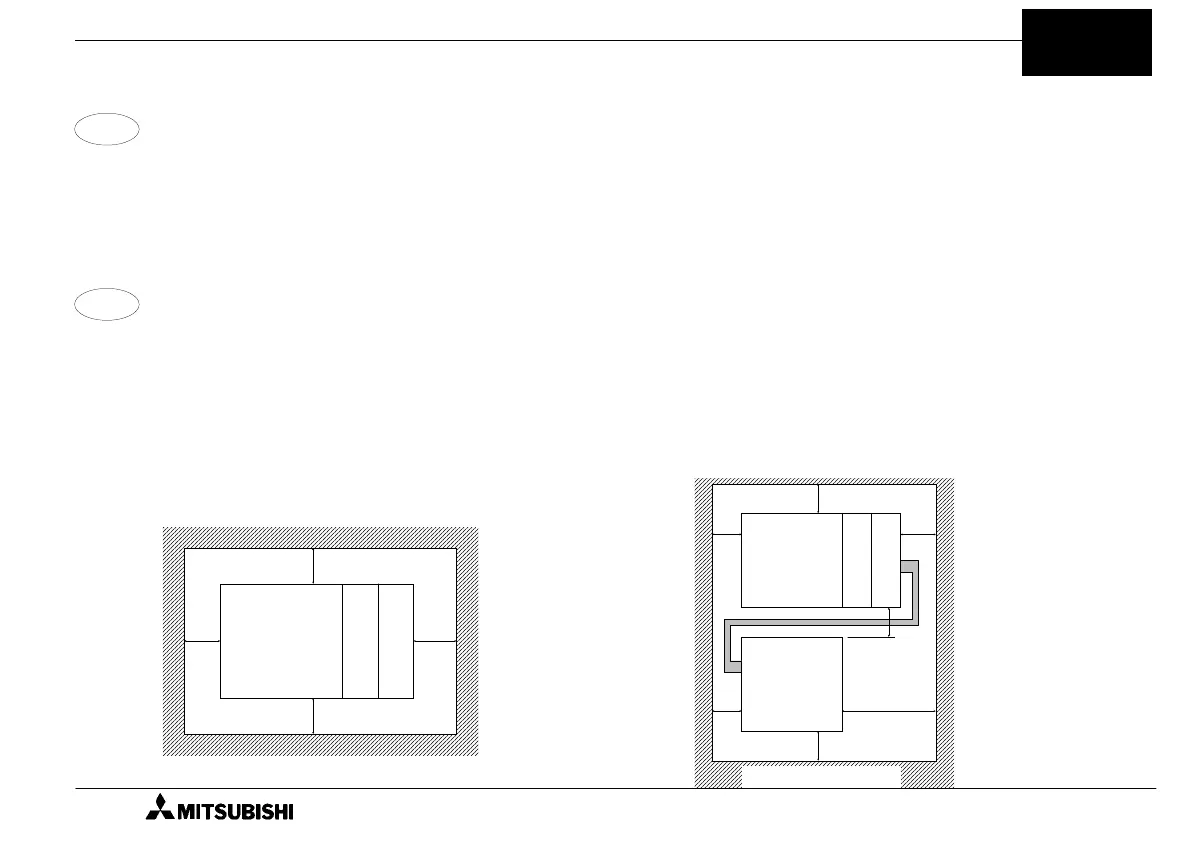

Figure 3.2 Disposition simple en série (Seul le modèle FX
0N
peut faire l’objet d’extensions)
Figure 3.3 Disposition double en série pour FX
0N
au moyen du câble d’extension FX
0N-
65EC d’une longueur de 650 mm
(en option).
Remarque:
Une configuration FX
0N
ne permet que l’utilisation d’un seul câble d’extension FX
0N
-65EC
Montaggio dei PC
Per evitare un aumento della temperatura, gli apparecchi si dovrebbero montare alla parete dell’armadio elettrico. In nessun
caso si deve eseguire un montaggio sul pavimento o al soffitto dell’armadio elettrico. I moduli devono essere montati sempre
orizzontali.
Figure 3.2 Disposizione in fila semplice (solo l’FX
0N
si può ampliare)
Figure 3.3 Disposizione in fila doppia per l’FX
0N
tramite cavo di ampliamento FX
0N
-64EC, lunghezza 650 mm (optional).
Avvertenza:
In una configurazione FX
0N
si può impiegare soltanto un cavo di ampliamento FX
0N
-65EC.
FRE
ITL
FX0N
MPU
A) A)
A)
A)
A)
A)
A)
FX0N-40ER
A) > 50 mm (2.0 inches)
FX0N-8EX
FX0N-3A
Figure: 3.3
3
FX
0
/FX
0N
Series Programmable Controllers
Installation notes
3-7
