Table: 5.2
Item check
Description de
positions
Positions-
beschreibung
Descrizione delle
posizioni
Descripción de
posición
REF.
1
24V DC service supply
Tension de service avec
24 V CC
Servicespannung mit DC 24 V
Tensione di servizio con
24 V DC
Tensión de servicio con
24V CC
2
PNP sensor Capteur PNP Sensor PNP Sensore PNP Sensor PNP
3
NPN sensor Capteur NPN Sensor NPN Sensore NPN Sensor NPN
4
Input device contact
Interrupteur pour appareils
d’entrées
Schalter für Eingangsgeräte
Interruttore per apparecchi
d’ingresso
Interruptor para unidades de
entrada
5
PC MPU (base unit) Appareil de base API SPS-Grundgerät Apparecchio base PC Unidad base PC
6
Extension block Module d’extension Erweiterungsmodul Modulo di ampliamento Módulo de ampliación
ENG
FRE
GER
ITL
ESP
X0 X1 X2S/S24V 0V
PNP
FX0-xxMx
1
2
4
5

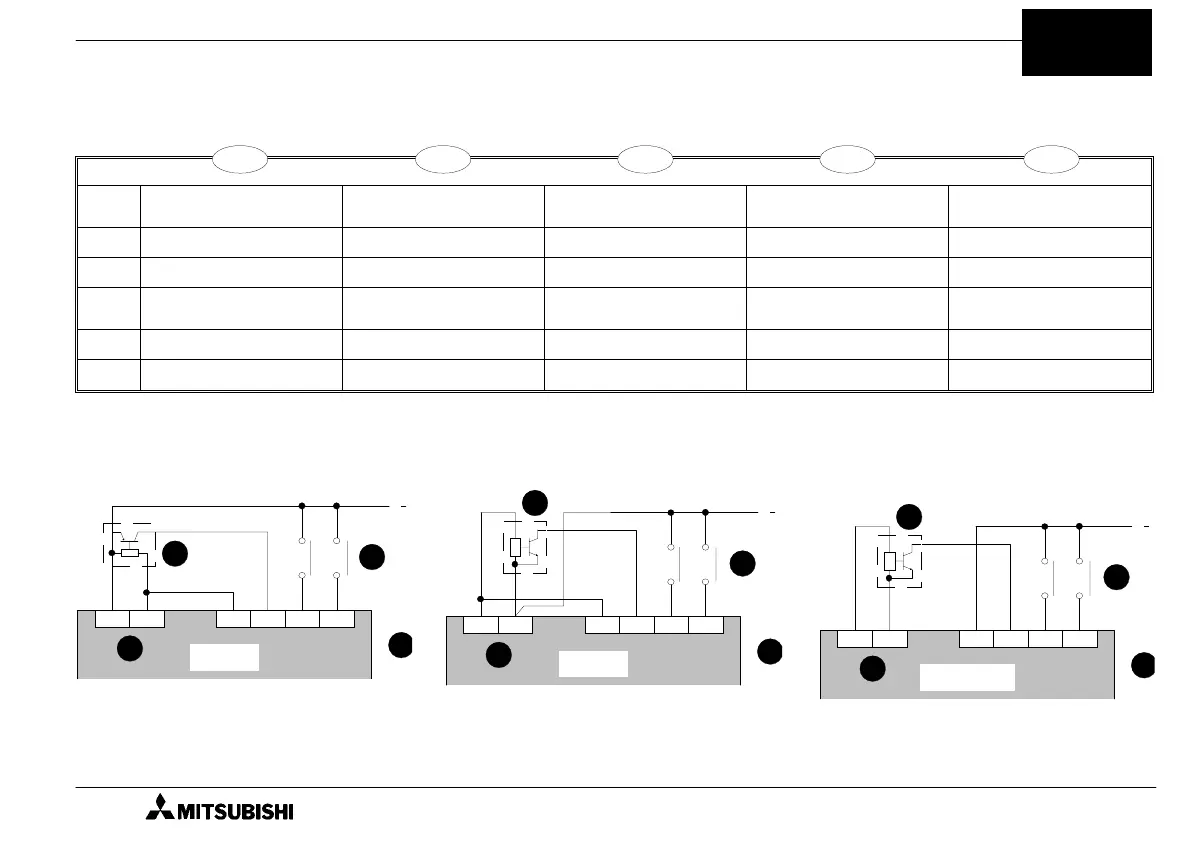

Figure: 5.1 FX
0
- Source
X0 X1 X2S/S24V 0V
NPN
FX0-xxMx
1
3
4
5
Figure: 5.2 FX
0
- Sink
X0 X1 X224+
NPN
1
3
4
5
COM
FX0-xxMT-D/E
COM
Figure: 5.3 FX
0
-
✰✰
MT-D/E - Sink
5
FX
0
/FX
0N
Series Programmable Controllers
Inputs
5-3
