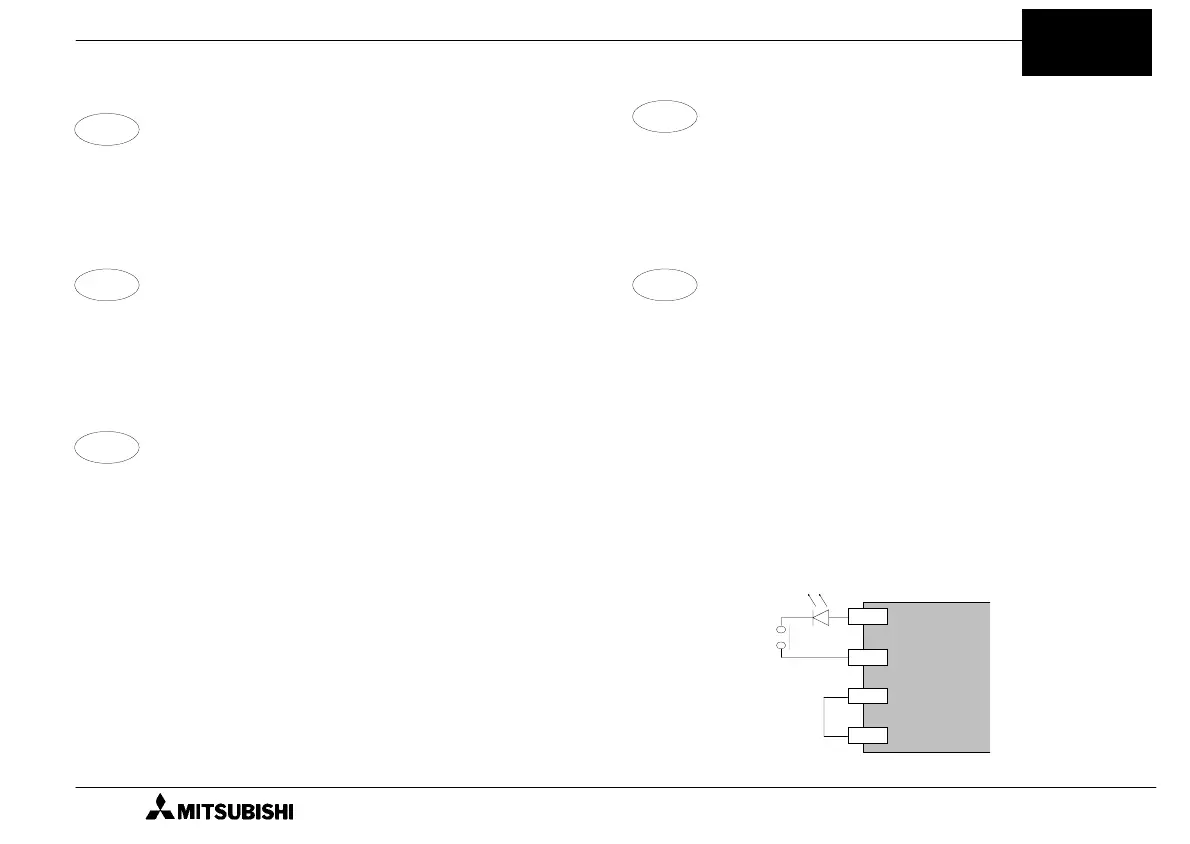

Diodes and inputs connected in series
Voltage drop accross the diode < 4V.No more than 2
LEDs should be connected in series.
0V
S/S
X
24V
Figure: 5.7 ENG
☞
Series LED (source input)
FRE
☞
DEL en série (Entrée Source)
GER
☞
LED in Reihe (Source-Eingang)
ITL
☞
LED in serie (ingresso source)
ESP
☞
Diodo LED en serie (entrada Source)
ENG
Diodes et entrées branchées en série
Perte de tension au niveau de la diode < 4 V. Ne pas
brancher plus de 2 diodes en série.
FRE
Dioden und Eingänge in Reihe
geschaltet
Verlustspannung an der Diode < 4 V. Es sollten nicht
mehr als 2 Dioden in Reihe geschaltet werden.
GER
Diodi e ingressi in serie
Tensione dissipata sul diodo < 4 V. Non si dovrebbero
collegare in serie più di 2 diodi.
ITL
Diodos y entradas conectados en serie
Tensión de pérdida en el diodo < 4 V. No deberán
conectarse en serie más de 2 diodos.
ESP
5
FX
0
/FX
0N
Series Programmable Controllers
Inputs
5-5
