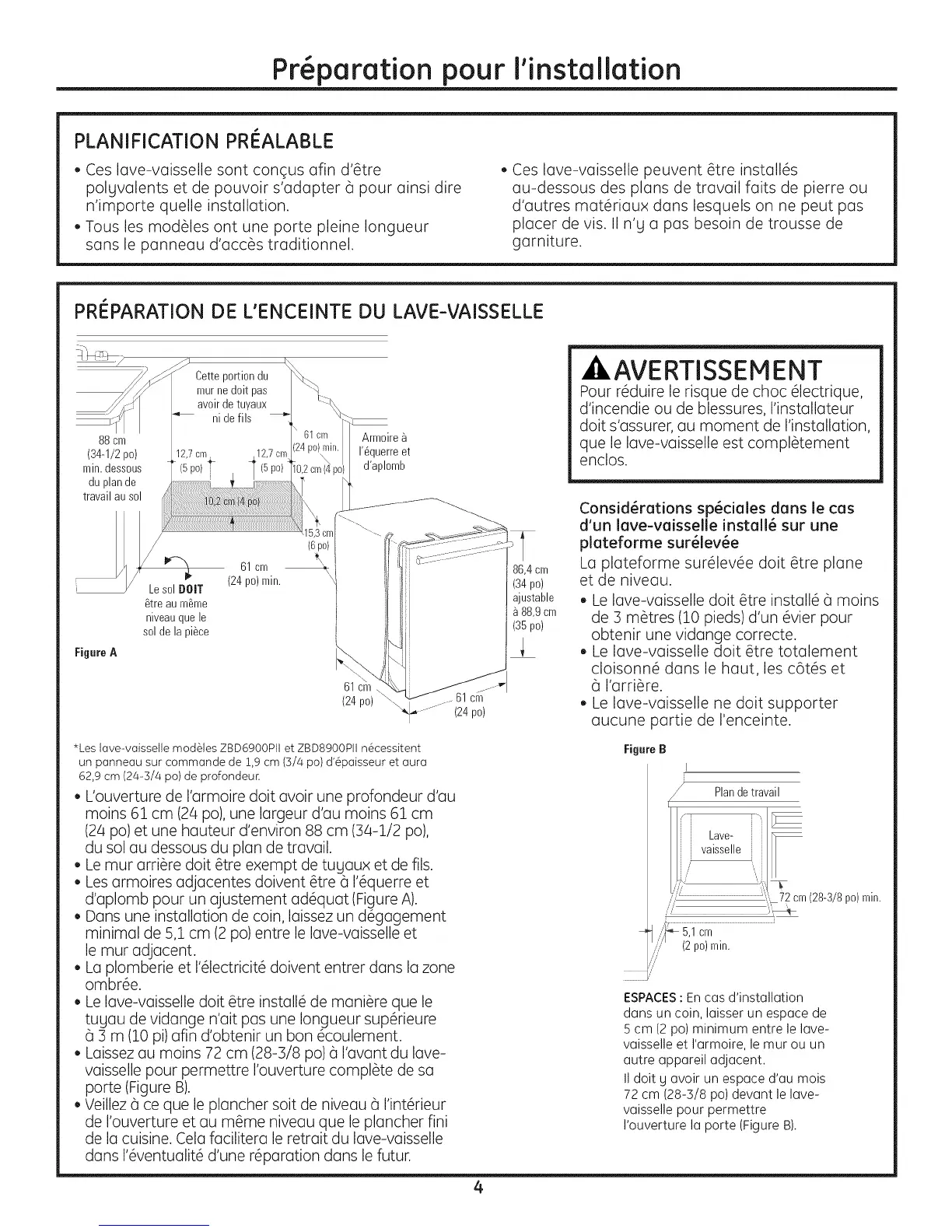

Preparation pour l'installation
PLANIFICATION PRI_ALABLE
• Ces lave-vaisselle sont conqus afin d'#tre
polyvalents et de pouvoir s'adapter (_pour ainsi dire
n'importe quelle installation.
• Tousles mod61es ont une porte pleine Iongueur
sans le panneau d'acc_s traditionnel.
• Ces lave-vaisselle peuvent _tre install6s
au-dessous des plans de travail faits de pierre ou
d'autres mat6riaux dans lesquels on ne peut pas
placer de vis. II n'LI a pas besoin de trousse de
garniture.
PRI_PARATION DE L'ENCEINTE DU LAVE-VAISSELLE
88 cm
(34-1/2po)
min.dessous
du plande
travail au sol
Figure A
Cetteportiondu
tourne dolt pas
avoir detuyaux
ni de ills
12,7cm,
W_ 61 cm
(24po)min.
Lesol DOIT
_treau m_me
niveauque le
solde la piece
Armoire
I'_querreet
d'aplomb
61,
(24po)
cm
(24po)
36,4cm
(34po)
ajustable
88,9cm
(35po)
A AVERTISSEMENT
Pour r6duire le risque de choc 61ectrique,
d'incendie ou de blessures, I'installateur
dolt s'assurer, au moment de I'installation,
que le lave-vaisselle est compl_tement
enclos.
Considerations sp_ciales dans le cas
d'un lave=vaisselle install6 sur une
plateforme sur6lev6e
La plateforme sur61ev6e doit _tre plane
et de niveau.
• Le lave-vaisselle doit _tre install6 6 moins
de 3 m_tres (10 pieds) d'un 6vier pour
obtenir une vidange correcte.
• Le lave-vaisselle doit _tre totalement
cloisonn6 dans le haut, les c6t6s et
6 I'arri_re.
• Le lave-vaisselle ne doit supporter
aucune partie de I'enceinte.
*Les Iove-voisselle modules ZBD6900PII et ZBD8900PII n6cessitent
un ponneou sur commonde de 1,9 cm (3/4 po) d'6poisseur et ouro
62,9 cm (24-3/4 po) de profondeun
, L'ouverture de I'armoire doit avoir une profondeur d'au
moins 61 cm (24 po),une largeur d'au moins 61 cm
(24 po) et une hauteur d'environ 88 cm (34-1/2 po),
du sol au dessous du plan de travail.
, Lemur arri_re doit _tre exempt de tugaux et de ills.
, Les armoires adjacentes doivent _tre (_1'6querre et
d'aplomb pour un ajustement ad6quat (Figure A).
,Dans une installation de coin, laissez un d_gagement
minimal de 5,1 cm (2 po) entre le lave-vaisselle et
le mur adjacent.
, La plomberie et 1'61ectricit6doivent entrer dans la zone
ombr6e.
, Le lave-vaisselle doit _tre install6 de mani_re que le
tugau de vidange n'ait pas une Iongueur sup6rieure
6 3 m (10 pi) afin d'obtenir un bon 6coulement.
, Laissez au moins 72 cm (28-3/8 po) (_I'avant du lave-
vaisselle pour permettre I'ouverture complete de sa
porte (Figure B).
, Veillez (_ce que le plancher soit de niveau (_I'int6rieur
de I'ouverture et au m_me niveau que le plancher fini
de la cuisine. Cela facilitera le retrait du lave-vaisselle
dans 1'6ventualit6 d'une r6paration dans le futur.
Figure B
I
Plande travail
4
.....................................................
i',/" 2po ran.
ESPACES : En cos d'installation
dons un coin, Ioisser un espoce de
5 cm (2 po) minimum entre le lave-
voisselle et I'ormoire, lemur ou un
autre apporeil adjacent.
II dolt g ovoir un espoce d'au mois
72 cm (28-3/8 po) devont le Iove-
voisselle pour permettre
I'ouverture la porte (Figure B).
