Moons' SSDC-R Series User Manual

49
Rev. 1.0
10/22/2018
SSDC-R/C Hardware Manual
400-820-9661

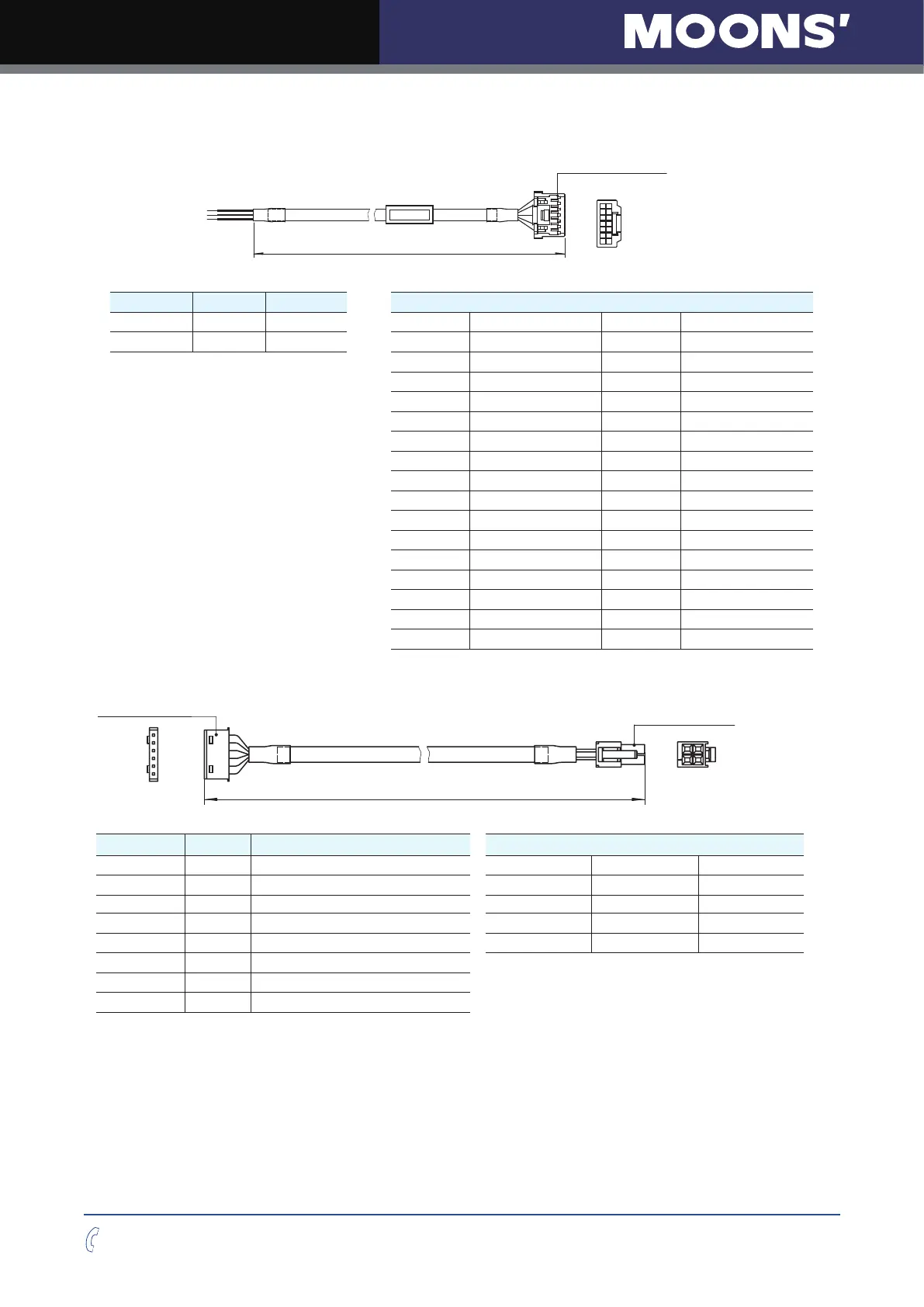

7.2.1 I/O Cable
L
31
1 2
J1
32
D
Housing:
501646-3200(Molex)
Crimp: 501648-1000(Molex)
Model Length(L) Description Wiring Diagram
1117-100 1M Shielded Type
PIN (J1) Color (Signal) PIN (J1) Color (Signal)
1117-200 2M Shielded Type
1 Blue/White（X1+） 17 NC
2 Blue/Black（X1-） 18 NC
3 Green/White（X2+） 19 Brown/White（Y1+）
4 GreenBlack（X2-） 20 Brown/Black（Y1-）
5 Red（X3+） 21 Gray/White（Y2+）
6 Orange（X3-） 22 Gray/Black（Y2-）
7 Blue（X4+） 23 Violet/White（Y3+）
8 Violet（X4-） 24 Violet/Black（Y3-）
9 Yellow（X5） 25 Pink（Y4+）
10 Green（X6） 26 Yellow/Green（Y4-）
11 Brown（X7） 27 Red/White（ENC A+）
12 Gray（X8） 28 Red/Black（ENC A-）
13 Shield 29 Orange/White（ENC B+）
14 White（XCOM） 30 Orange/Black（ENC B-）
15 Black（GND） 21 Yellow/White（ENC Z+）
16 NC 32 Yellow/Black（ENC Z-）
7.2.2 Extended motor cable（For SSDC drive and AM11RS motor）
Housing：51065-0600(Molex)
Crimp：50212-8000(Molex)
Housing：
39-01-3048(Molex)
Crimp：39-00-0038(Molex)
2
1
4
3
6
1
J1
L
J2
Model
Length(L) Description
Wiring Diagram
2109-100 1M Standard type PIN(J1) Color (Signal) PIN(J2)
2109-300 3M Standard type 1 Blue(B-) 1
2109-500 5M Standard type 3 Red(B+) 2
2109-1000 10M Standard type 4 Green(A-) 3
2109-100-C02 1M Flexbile type， 2 million times bends 6 Black(A+) 4
2109-300-C02 3M Flexbile type， 2 million times bends
2109-500-C02 5M Flexbile type， 2 million times bends
2109-1000-C02 10M Flexbile type， 2 million times bends
