32 BA3431002/04 RU-EN
8 Приложение/Appendix

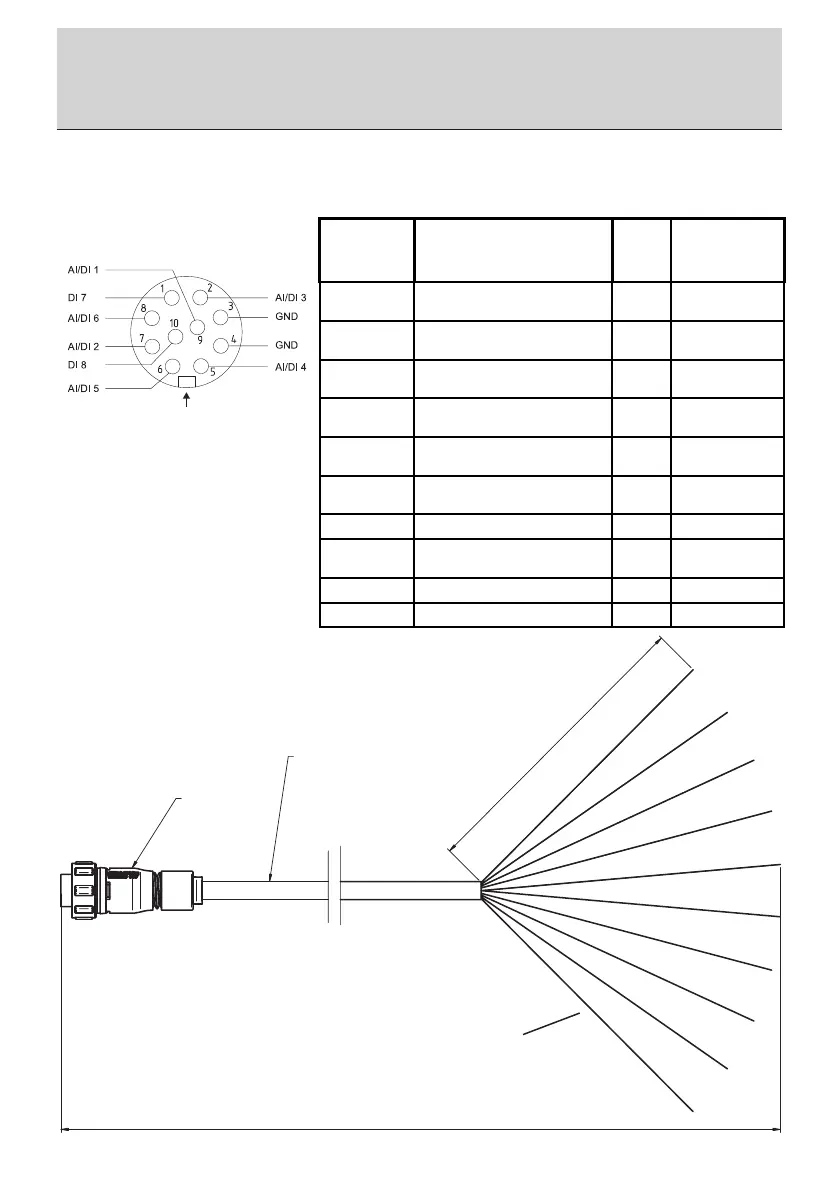

8.3 Расположение контактов в разъемах для датчиков (опция, только для IM100) /
Sensor connector assignment (optional IM100 only)
Обозначение /
Description
Пояснение / Explanation
PIN /
Контакт
Цвет / Colour
Соединительный
кабель /
connection cable
AI/DI 1
Универсальный вход 1 /
Universal Input 1
9 Черный / black
AI/DI 2
Универсальный вход 2 /
Universal Input 2
7 Синий / blue
AI/DI 3
Универсальный вход 3 /
Universal Input 3
2
Коричневый /
brown
AI/DI 4
Универсальный вход 4 /
Universal Input 4
5 Серый / grey
AI/DI 5
Универсальный вход 5 /
Universal Input 5
6 Серый / pink
AI/DI 6
Универсальный вход 6 /
Universal Input 6
8 Красный / red
DI 7 Цифровой вход 7 / Digital Input 7 1 Белый / white
DI 8 Цифровой вход 7 / Digital Input 8 10
Фиолетовый /
violet
GND Земля / Ground 3 Зеленый / green
GND Земля / Ground 4 Желтый / yellow
Обратите внимание на знак совмещения!
Note the alignment mark!
Вид встроенного
разъема (см. также
главу 8.2)
View to built-in device
connector (see also 8.2)
100 ± 20
Bulgin
PX0410/10S
Соединительный кабель /
Connection cable SUPERTRONIC® -C-PURö,
10x0,14 мм² / 10x0,14mm²
Согласно/acc. SPZ 3430980_000_00
Изоляция на концах
не удалена.
End of strands not striped
Общая длина 3000 ± 50
Overall length 3000 ± 50
