MSA 9010 LCD - Horn Cut out; Alarms Reset (Remote); Collegamento Pulsante

To Next Page

To Previous Page

TACITAZIONE / RIPRISTINO ALLARMI (REMOTO) -

HORN CUT OUT / ALARMS RESET (REMOTE)

GND ELETTRONICO - ELECTRONIC EARTH (GROUND)

ALLARME - ALARM

CANALE A E B - CHANNELS A AND B

GUASTI CANALE A E B -

FAILURE CHANNELS A AND B

PREALLARME - WARNING

CANALE A E B - CHANNELS A AND B

CAUTION CANALE A E B - CAUTION CHANNELS A AND B

SEGNALAZIONE ACUSTICA - HORN

USCITA ANALOGICA - ANALOGUE OUTPUT

COLLEGAMENTI SENSORI - SENSORS CONNECTION

(VEDERE LO SCHEMA DI COLLEGAMENTO SULLA SCHEDA TECNICA DEL SENSORE UTILIZZATO) -

(SEE THE CONNECTION DIAGRAM ON THE TECHNICAL DATA SHEET OF THE SENSOR USED)

Canale B non-utilizzabile con mod. 9010 -

Channel B not usable with mod. 9010

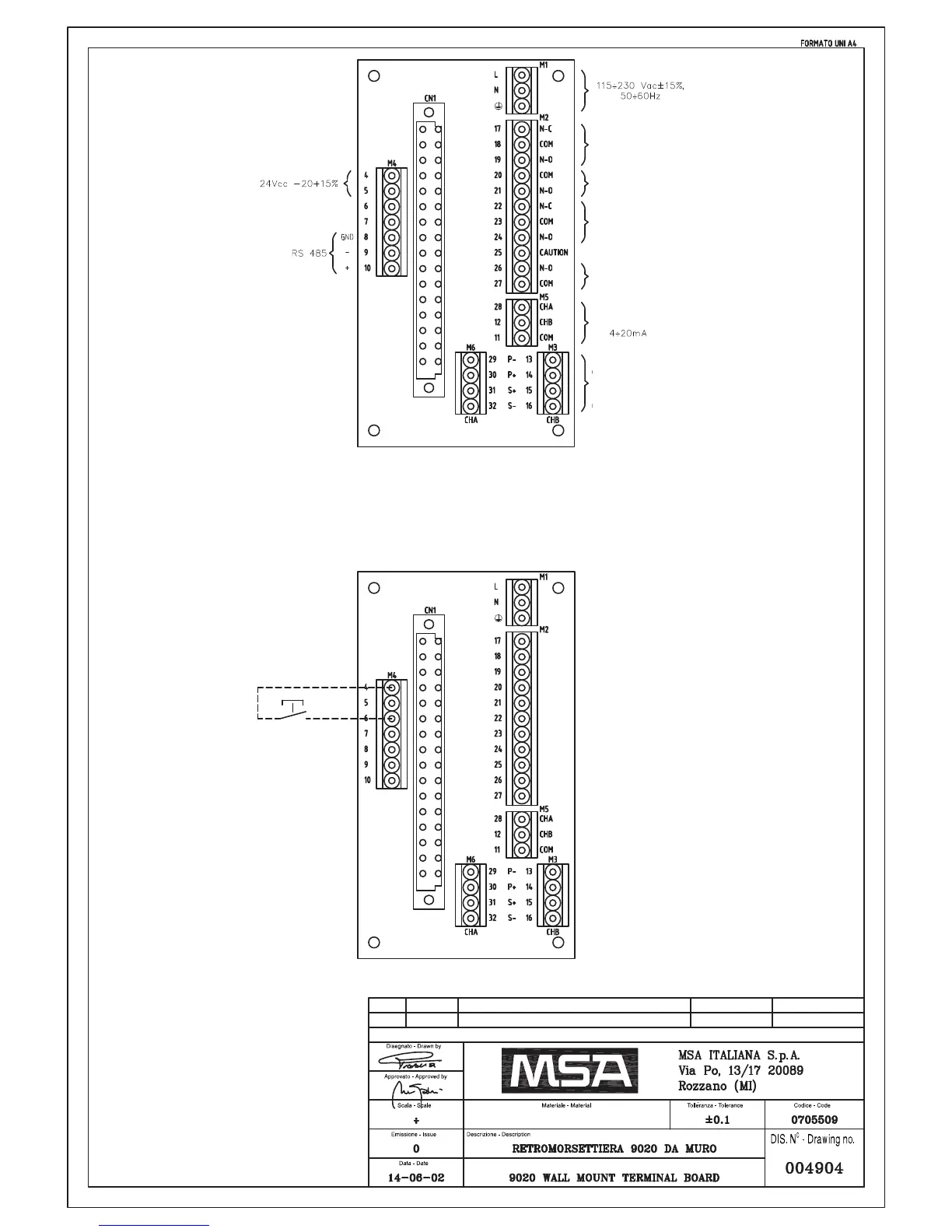

COLLEGAMENTO PULSANTE - PUSH BUTTON CONNECTION

TACITAZIONE/RIPRISTINO REMOTO - HORN CUT OUT/REMOTE RESET

CV4 in posizione 2-3 -

CV4 in position 2-3

- part no. DATA - DATE

REVISIONI - REVISIONS

PREPARATO - PREPARED BY

APPROVATO - APPROVED BY

REVISIONE - REVISION

MSA 9010 LCD - Horn Cut out; Alarms Reset (Remote); Collegamento Pulsante - Push Button Connection
