MSA DF-8500 - Appendix; Output Status

DF-8500 气体探测器
9.3
超时
自动标定有4分钟的超时时间，即4分钟内不能完成自动标定时则显示出错代码。
在其他界面上并且不按任何按钮超过10分钟的情况下，菜单自动返回浓度测量模式。
9.4

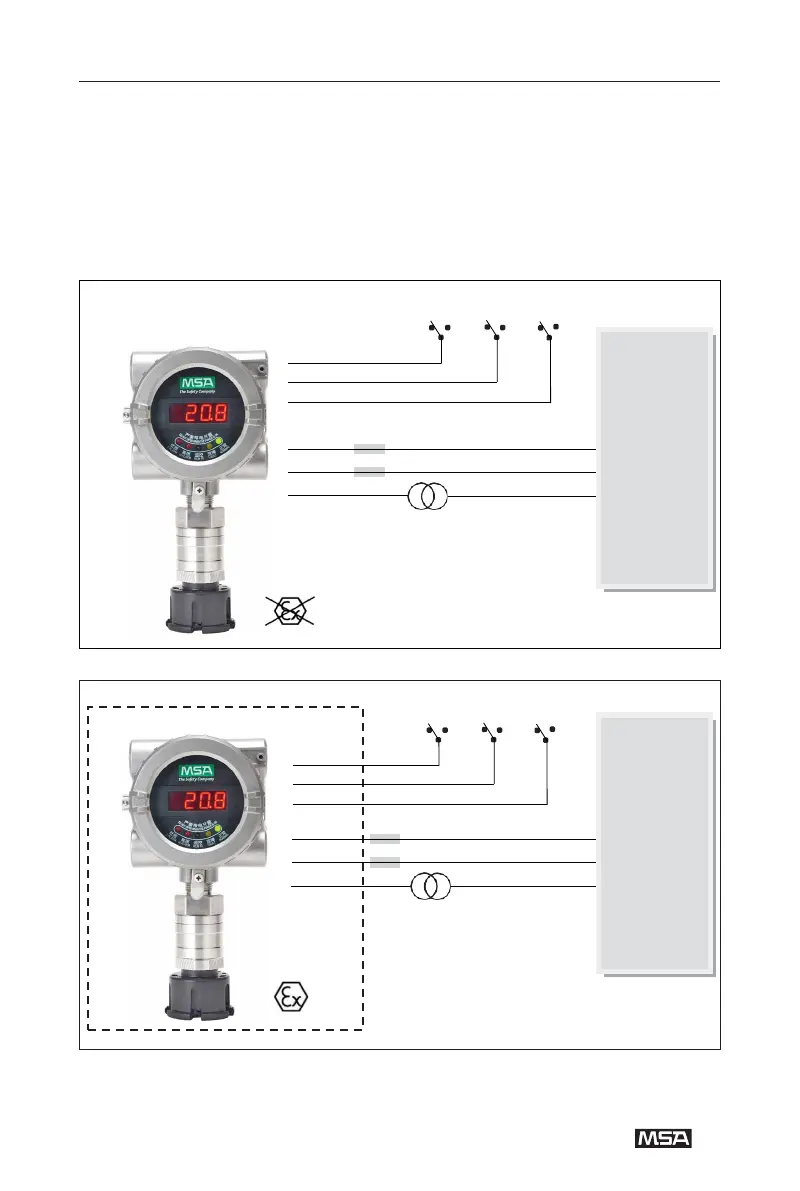

接线图
故障继电器低报继电器
高报继电器
EX d
Suprema
Gasgard/XL
9020/9010
8020
PLC/DCS
+24V
1. 24V DC
GND
2. 0V DC
4~20mA
3. 4~20mA
R Load max. = 300 欧姆
31
EX d
故障继电器低报继电器
高报继电器
1. 24V DC
+24V
Suprema
Gasgard/XL
9020/9010
8020
PLC/DCS
2. 0V DC
GND
3. 4~20mA
4~20mA
R Load max. = 300 欧姆
