MSA DF-8500 - Electrical Installation

DF-8500
气体探测器
3.2
电气安装
电气连接说明
探测器的安装必须符合适用的规章制度，否则无法保证其安全操作。
电缆要求：
- 始终选用适当的电缆类型和直接作为输入电源及输出信号的接线。建议使用
电缆的线径为 1mm
2
~2.5mm
2
或者 14 AWG~16 AWG 。
- 必须给探测器使用屏蔽电缆。如果不使用屏蔽电缆，将不能保证达到探测器
设计的抗干扰性能。
-
始终遵守最大电缆长度和横截面的要求（见
6.2
节）。
- 水或杂质会通过电缆渗透进入探测器。在危险区域，建议将探测器入口前的那部分电
缆绕成一个圈，或略微弯折电缆，防止水进入探测器。
探测器供电电源是24V直流电。
电气连接请见下图及下表

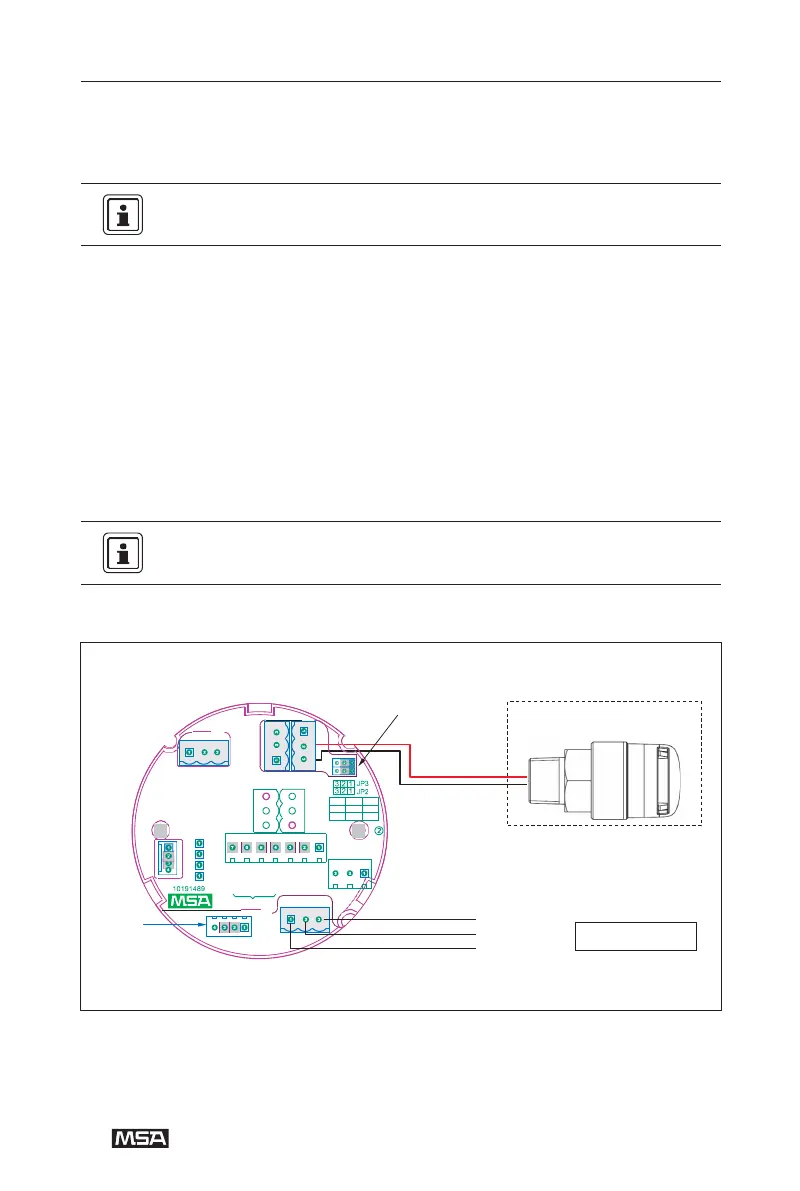

图
5-1 DF-8500
内部接线示意图（低报警继电器配置为有源输出）
10
485B
485A
24V
-
24V+
4~20mA 24V
-
24V+
4-20mA 24V
-
24V+
有源跳线
P2 P1
声光警报器
P3
Alarm Device
常闭 公共端 常开
红线Red
NC COM NO
高报继电器 低报继电器
H-ALARM L-ALARM
故障继电器
常开 常闭
黑线Black
FAULT RELAY NO NC
JP2 JP3
公共端 公共端
1-2 1-2
有源
COM CO M
2-3 2-3
无 源
常闭 常开
P4
NC NO
5V+
虚线内的物料可选
TXD P6
Material in the dashed
RXD
GND
line rectangle is
optional
Remote
P5
Sensor
探头接口
24V+
Sensor Connector
24V-
4~20mA
控制器 Controller
