Übersicht der Komponenten
1
1
1
D
+5V
⚠
ACHTUNG
Schließen Sie nur passende LED-Streifen an. Der JRGB- und der JRAINBOW-
Anschluss verfügen über unterschiedliche Spannungen. Der Anschluss eines 5 V LED-
Streifens an den JRGB-Anschluss führt zu einer Beschädigung des LED-Streifens.
⚠
Wichtig
∙ Der JRAINBOW Anschluss unterstützt bis zu 75 LEDs WS2812B einzeln
adressierbare RGB-LED-Streifen (5 V/ Daten/ Erdung) mit der maximalen Leistung
von 3 A (5 V). Bei einer Helligkeit von 20 Prozent unterstützt dieser Anschluss bis zu
200 LEDs.
∙ Schalten Sie die Stromversorgung aus und ziehen Sie das Netzkabel ab, bevor Sie
die RGB-LED-Streifen ein- und ausbauen.
∙ Bitte verwenden Sie die MSI-Software zur Steuerung des LED-Leuchtstreifens.

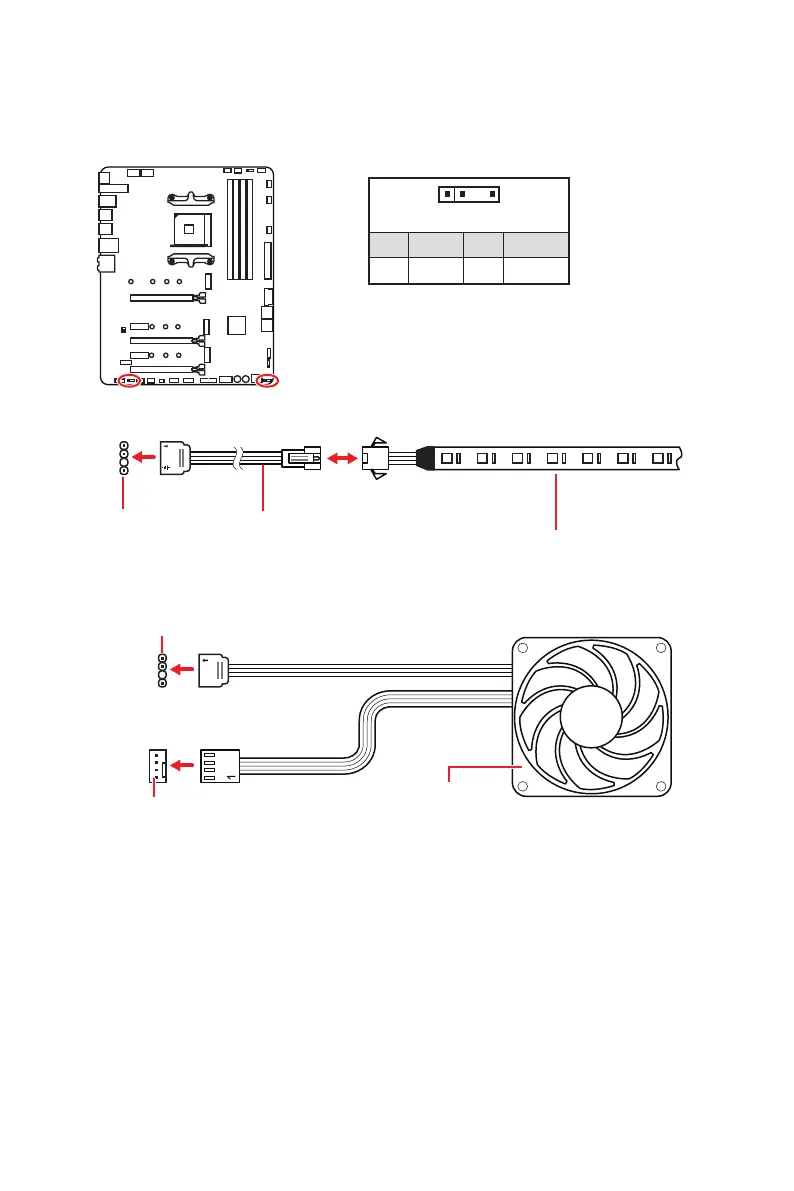

JRAINBOW1~2: Adressierbare RGB LED Anschlüsse
JRAINBOW ermöglicht den Anschluss von WS2812B einzeln adressierbaren RGB-
LED-Streifen (5 V).
JRAINBOW
Anschluss
JRAINBOW Anschluss
System-Lüfter-Anschluss
Regenbogen RGB-LED-
Verlängerungskabel
WS2812B einzeln adressierbare
RGB-LED-Streifen 5 V
1
1 +5V 2 Data
3 No Pin 4 Ground
Adressierbarer RGB-LED-Streifen anschließen
Adressierbarer RGB-LED-Lüfteranschluss
Adressierbarer RGB-LED-Lüfter
