MSI MEG X570 UNIFY User Manual

32
Vue d’ensemble des composants
JCORSAIR1 : Connecteur CORSAIR
Le connecteur JCORSAIR1 vous permet de connecter un ruban à LED RGB Lighting
PRO adressables individuellement 5V ou un ventilateur RGB de marque Corsair via
un hub de ventilateur CORSAIR. Une fois que tous les éléments sont correctement
connectés, vous pourrez contrôler les rubans et les ventilateurs LED RGB de marque
CORSAIR avec un logiciel MSI dédié.
1
JCORSAIR1
1 +5V 2 Data
3 Ground

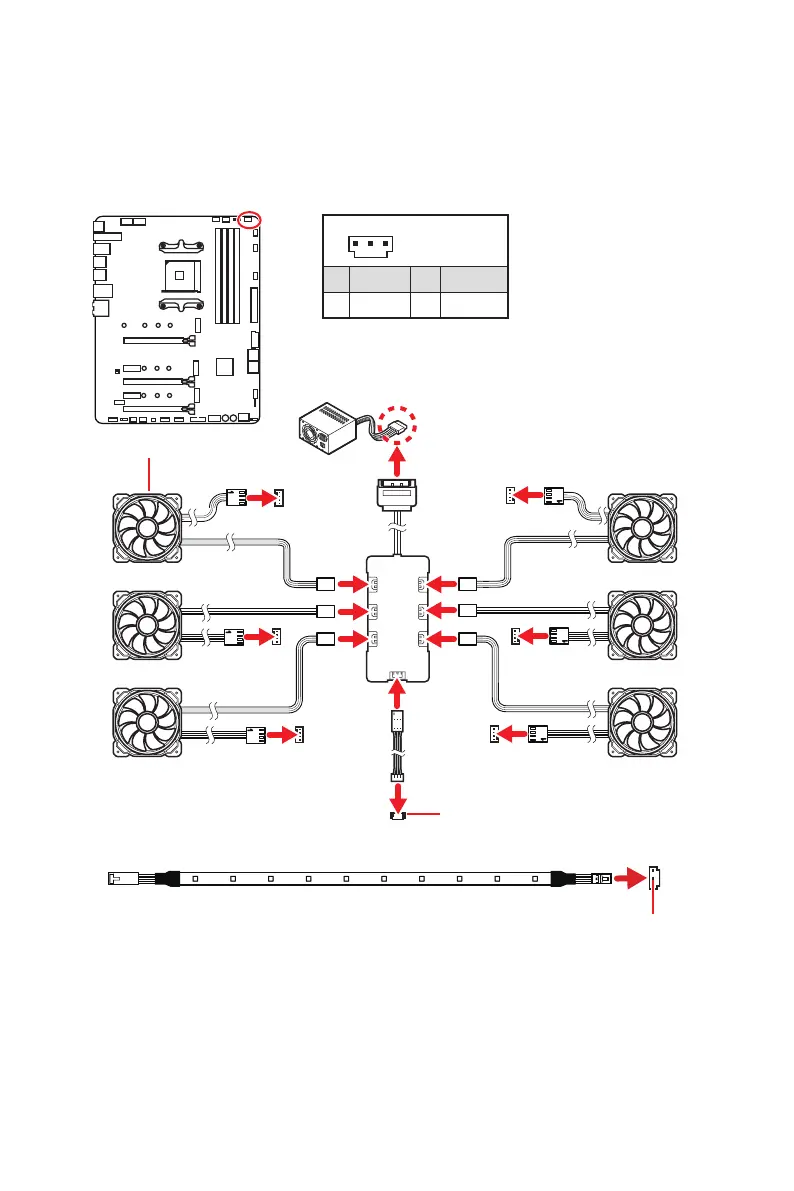

Connexion du ventilateur LED RGB de marque CORSAIR
⚠
Important
∙ Veuillez connecter les ventilateurs en série 1 > 2 > 3 > 4 > 5 > 6. Tout ventilateur
qui n’est pas connecté en série interrompra la communication et la fonction de
rétroéclairage LED RGB ne fonctionnera pas.
∙ Le nombre de ventilateurs LED RGB ou de rubans LED RGB Lighting PRO supportés
peut varier selon le modèle. Veuillez vous référer aux spécifications de la carte mère.
∙ Le ventilateur LED RGB de marque Corsair et CORSAIR Lighting Node PRO ne
peuvent pas être utilisés en même temps.
Connecteur JCORSAIR1
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
SYS_FAN
1
2
34
5
6
Connecteur JCORSAIR1
Alimentation SATA
Connexion du CORSAIR Lighting Node PRO
Ventilateur LED RGB CORSAIR
Hub de ventilateur CORSAIR

MSI MEG X570 UNIFY Specifications

General

Processor socket	Socket AM4
Processor manufacturer	AMD
Compatible processor series	AMD Ryzen 3 2nd Gen, AMD Ryzen 3 3rd Gen, AMD Ryzen 5 2nd Gen, AMD Ryzen 5 3rd Gen, AMD Ryzen 7 2nd Gen, AMD Ryzen 7 3rd Gen, AMD Ryzen 9 3rd Gen
Memory channels	Dual-channel
Memory slots type	DIMM
Number of memory slots	4
Supported memory types	DDR4-SDRAM
Maximum internal memory	128 GB
Supported memory clock speeds	4533, 1866, 2133, 2400, 2667, 2800, 2933, 3000, 3200, 3466, 3600, 3733, 3866, 4000, 4133, 4266, 4400, 4600 MHz
RAID levels	0, 1, 10
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, SATA III
Parallel processing technology support	3-Way SLI, Crossfire
TPM connector	Yes
USB 2.0 connectors	2
Number of SATA II connectors	0
USB 3.2 Gen 2 (3.1 Gen 2) connectors	1
USB 2.0 ports quantity	USB 2.0 ports have a data transmission speed of 480 Mbps, and are backwards compatible with USB 1.1 ports. You can connect all kinds of peripheral devices to them.
USB 3.2 Gen 2 (3.1 Gen 2) Type-A ports quantity	3
LAN controller	Realtek RTL8125
Ethernet interface type	2.5 Gigabit Ethernet
Audio chip	Realtek ALC1220
Cooling type	Active
Component for	PC
Motherboard chipset	AMD X570
Audio output channels	7.1 channels
Motherboard form factor	ATX
Windows operating systems supported	Windows 10 x64
BIOS type	UEFI AMI
Harmonized System (HS) code	84733020
Weight	1000 g

Weight and Dimensions

Depth	244 mm
Width	305 mm
Height	268 mm
