MSI MEG X570 UNIFY - JRGB1: Разъем RGB LED

30
Компоненты материнской платы
⚠
Внимание!
∙ Разъем JRGB поддерживает подключение 5050 RGB непрерывных светодиодных
лент (12В/G/R/B) длиной до 2 метров с максимальной мощностью 3А (12В).
∙ Перед установкой или заменой светодиодных лент RGB, необходимо полностью
обесточить систему и отключить кабель питания.
∙ Используйте утилиту MSI для управления удлинительными светодиодными
лентами.
JRGB1: Разъем RGB LED
Разъем JRGB предназначен для подключения 5050 RGB светодиодных лент 12В.
1
G
R
B
Разъем
JRGB
Удлинительный
кабель
5050 RGB светодиодные ленты 12В
1
1 +12V 2 G
3 R 4 B

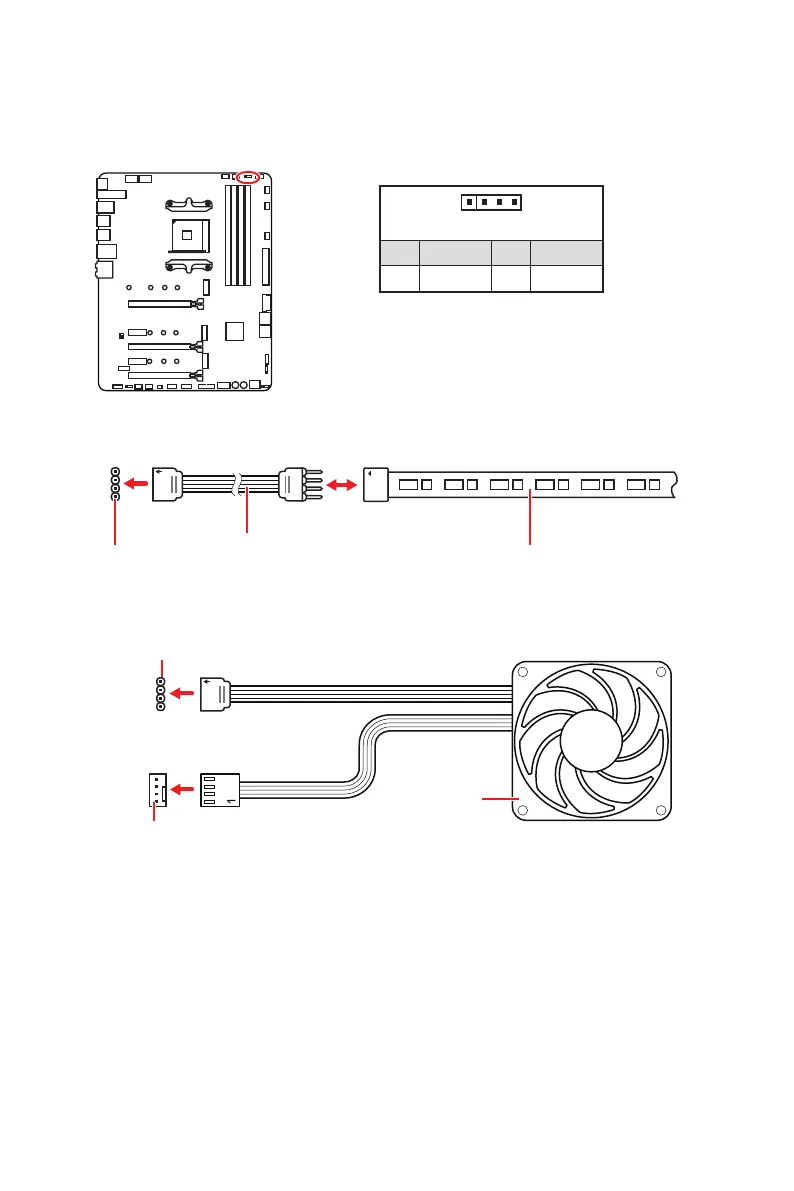

Подключение RGB светодиодных лент
1
1
G
R
B
Разъем JRGB
Разъем вентилятора системы
Подключение вентиляторов с RGB светодиодной подсветкой
Вентилятор с RGB
светодиодной
подсветкой
