M2_1~3: Разъемы M.2 (Ключ M)
2
Установка модуля M.2

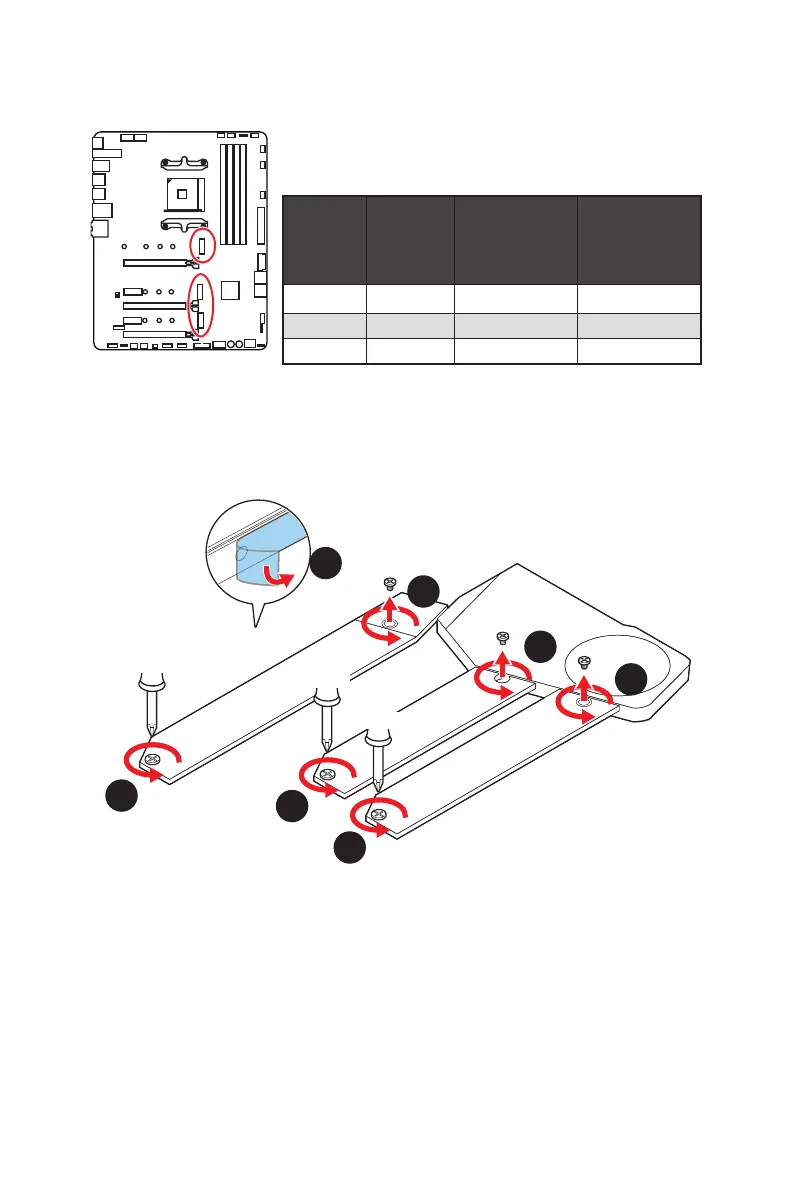

1. Удалите винты для радиатора M.2 SHIELD FROZR.
2. Удалите радиатор M.2 SHIELD FROZR и снять защитную пленку с
термоинтерфейса.
1
1
1
1
1
1
M2_1
M2_2
M2_3
3. Для установки 2242/ 2260 M.2 SSD, закрутите стойку для крепления M.2 модуля
в подходящее отверстие, в соответствии с длиной вашего M.2 SSD.
Для установки 2280 M.2 SSD, пропустите этот шаг.
Для установки 22110 M.2 SSD, удалите стойку для M.2.
В следующей таблице описывается отношение между
слотами M.2 и пропускной способностью PCIe на
процессорах.
Слот
AMD
Ryzen™ 3-го
поколения
AMD Ryzen™ 2-го
поколения
Ryzen™ с видеокартой
Radeon™ Vega и AMD
Ryzen™ 2-го поколения
с видеокартой
Radeon™
M2_1 (CPU) PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4
M2_2 (PCH) PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4
M2_3 (PCH) PCIe 4.0 x4 PCIe 3.0 x4 PCIe 3.0 x4
