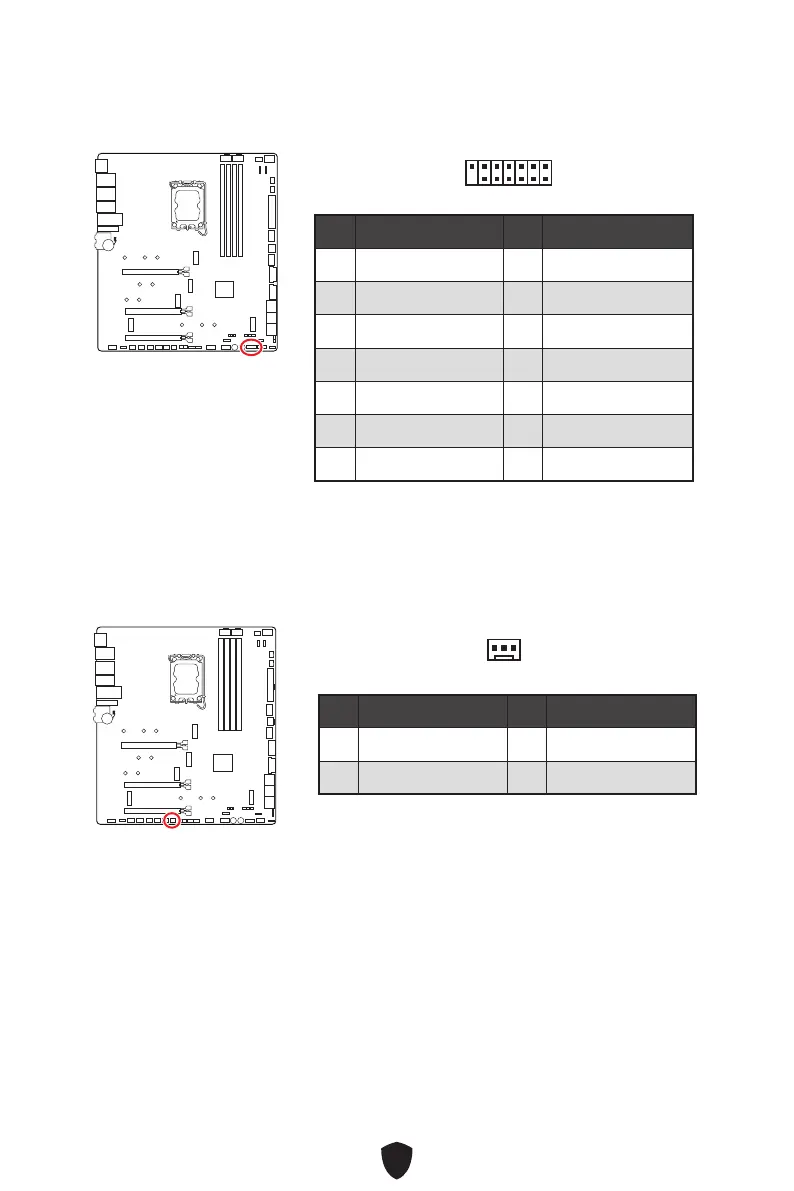

JDASH1: Tuning Controller-Anschluss
An diesem Anschluss wird ein optionales Tuning Controller-Modul angeschlossen.
1
2 14
13
Pin Signalname Pin Signalname
1 No Pin 2 NC
3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M
5 VCC5 6 Ground
7 PSIN#_R 8 FP_RST#_R
9 OC_RETRY# 10 OC_FS
11 BLK+ 12 BLK-
13 CLRCMOS_EN 14 NC
Pin Signalname Pin Signalname
1 Ground 2 WFLOW PWR
3 WFLOW IN
W_FLOW1: Anschluss des Wasserdurchflusssensors
Mit diesem Anschluss können Sie einen Wasserdurchflusssensor anschließen, um
den Kühlwasserdurchfluss Ihres Flüssigkeitskühlsystems zu überwachen.
