MSI MEG Z790 ACE User Manual

33

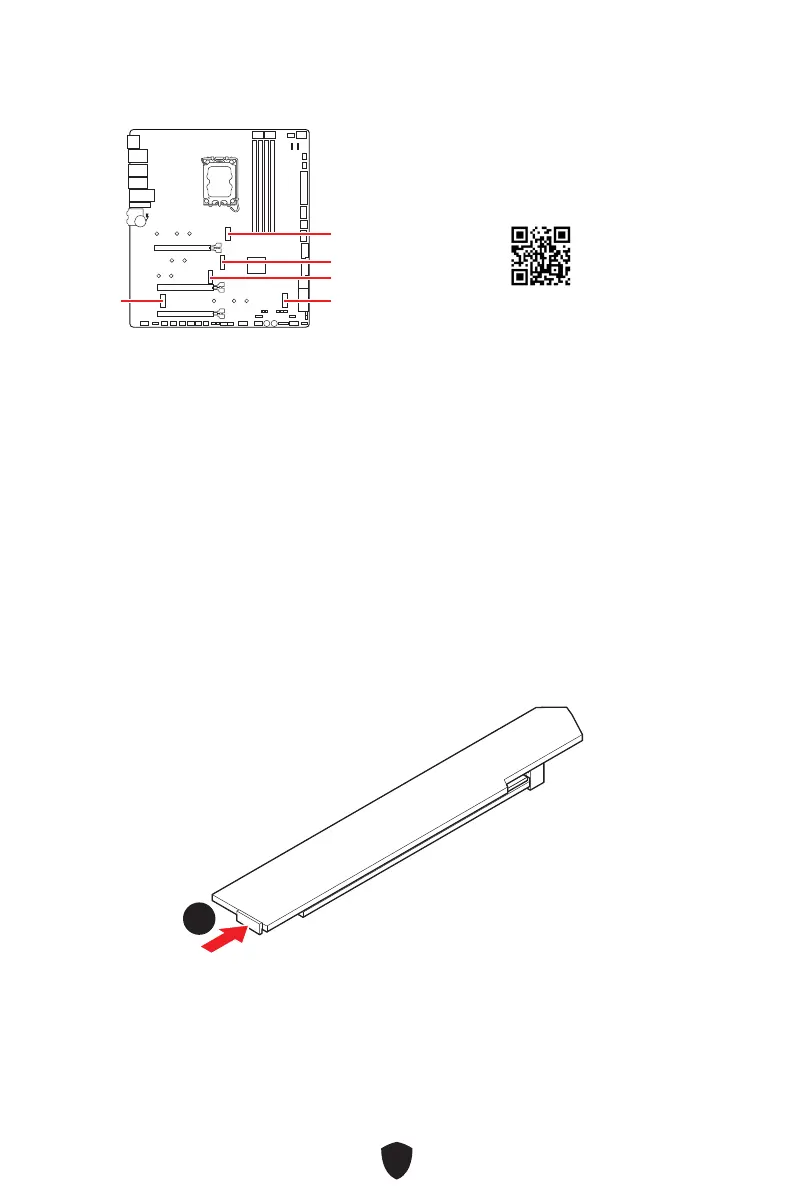

M2_1~5 : Slots M.2 (Touche M)
M2_1
M2_2
M2_3
M2_5
M2_4

Important
 La technologie Intel® RST supporte uniquement un SSD M.2 PCIe avec une mémoire
ROM UEFI.
 Si votre SSD M.2 dispose de son propre système de dissipation de chaleur, retirez
les plaques de base ou les cubes en caoutchouc dans les slots M.2 avant d’installer
le SSD M.2. Veuillez ne pas réinstaller les dissipateurs fournis avec votre carte
mère.
 Le slot M2_4 est indisponible lorsqu’un périphérique est installé dans le slot PCI_
E2.
 Le connecteur SATA7 est indisponible lorsqu’un SSD M.2 SATA est installé dans le
slot M2_5.
Installation du module M.2 dans le slot M2_1
1. Appuyez sur le bouton situé à l’extrémité de la plaque M.2 Shield Frozr sans vis et
maintenez-le enfoncé.
11

 https://youtu.be/J88vcXeLido
Regardez la vidéo pour savoir
comment installer le SSD M.2 avec la
plaque M.2 Shield Frozr sans vis.

MSI MEG Z790 ACE Specifications

General

Processor manufacturer	Intel
Compatible processor series	Intel Celeron, Intel Pentium Gold
Supported processor sockets	LGA 1700
Non-ECC	Yes
Memory channels	Dual-channel
Number of memory slots	4
Supported memory types	DDR5-SDRAM
Maximum internal memory	128 GB
Supported memory clock speeds	4800, 5000, 5200, 5400, 5600, 6000, 6200, 6400, 6600, 6800, 7000, 7200, 7400, 7600, 7800 MHz
Wi-Fi standards	802.11a, 802.11b, 802.11g, Wi-Fi 4 (802.11n), Wi-Fi 5 (802.11ac), Wi-Fi 6 (802.11ax)
Bluetooth version	5.3
Top Wi-Fi standard	Wi-Fi 6 (802.11ax)
Ethernet interface type	2.5 Gigabit Ethernet
Number of SATA III connectors	6
USB 3.2 Gen 2 (3.1 Gen 2) connectors	2
DisplayPort version	1.4
USB 2.0 ports quantity	0
Ethernet LAN (RJ-45) ports	1
USB 3.2 Gen 2 (3.1 Gen 2) Type-A ports quantity	7
RAID levels	0, 5, 10
Internal storage capacity	10 GB
Supported storage drive types	HDD & SSD
Supported storage drive interfaces	M.2, PCI Express
Cables included	SATA
BIOS type	UEFI AMI
BIOS memory size	256 Mbit
Parallel processing technology support	Not supported
Component for	PC
Motherboard chipset	Intel Z790
Audio output channels	7.1 channels
Motherboard form factor	Extended ATX
Windows operating systems supported	Windows 10 x64, Windows 11 x64

Weight and Dimensions

Depth	277 mm
Width	304.8 mm
