MSI MEG Z790 ACE - JDASH1: Connecteur du Contrôleur de Réglages; W_FLOW1: Connecteur de Débitmètre Deau

44

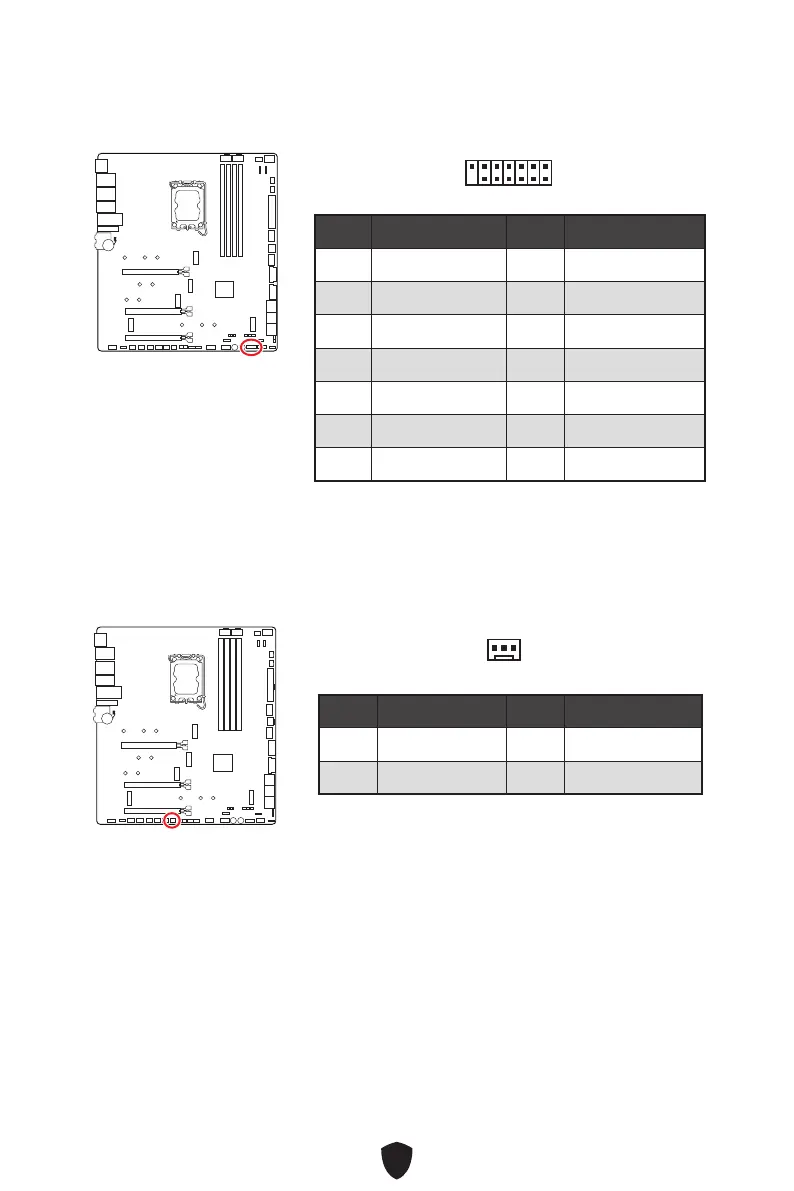

JDASH1 : Connecteur du contrôleur de réglages
Ce connecteur est utilisé pour connecter un contrôleur de réglage (selon modèle).
1
2 14
13
Broche Nom de signal Broche Nom de signal
1 No Pin 2 NC
3 MCU_SMB_SCL_M 4 MCU_SMB_SDA_M
5 VCC5 6 Ground
7 PSIN#_R 8 FP_RST#_R
9 OC_RETRY# 10 OC_FS
11 BLK+ 12 BLK-
13 CLRCMOS_EN 14 NC
Broche Nom de signal Broche Nom de signal
1 Ground 2 WFLOW PWR
3 WFLOW IN
W_FLOW1 : Connecteur de débitmètre d’eau
Ce connecteur vous permet de connecter un débitmètre pour surveiller le débit de
votre système de refroidissement par eau (watercooling).
1
