MSI MEG Z790 ACE - CPU_PWR1~2, ATX_PWR1, PD_PWR1: Connecteurs Dalimentation

46

Important
 Assurez-vous que tous les câbles d’alimentation sont correctement connectés à
une alimentation ATX appropriée pour assurer un fonctionnement stable de la carte
mère.
 Pour profiter de la charge rapide PD 60 watts sur le connecteur JUSB6, le
connecteur PD_PWR1 doit être connecté au bloc d’alimentation.

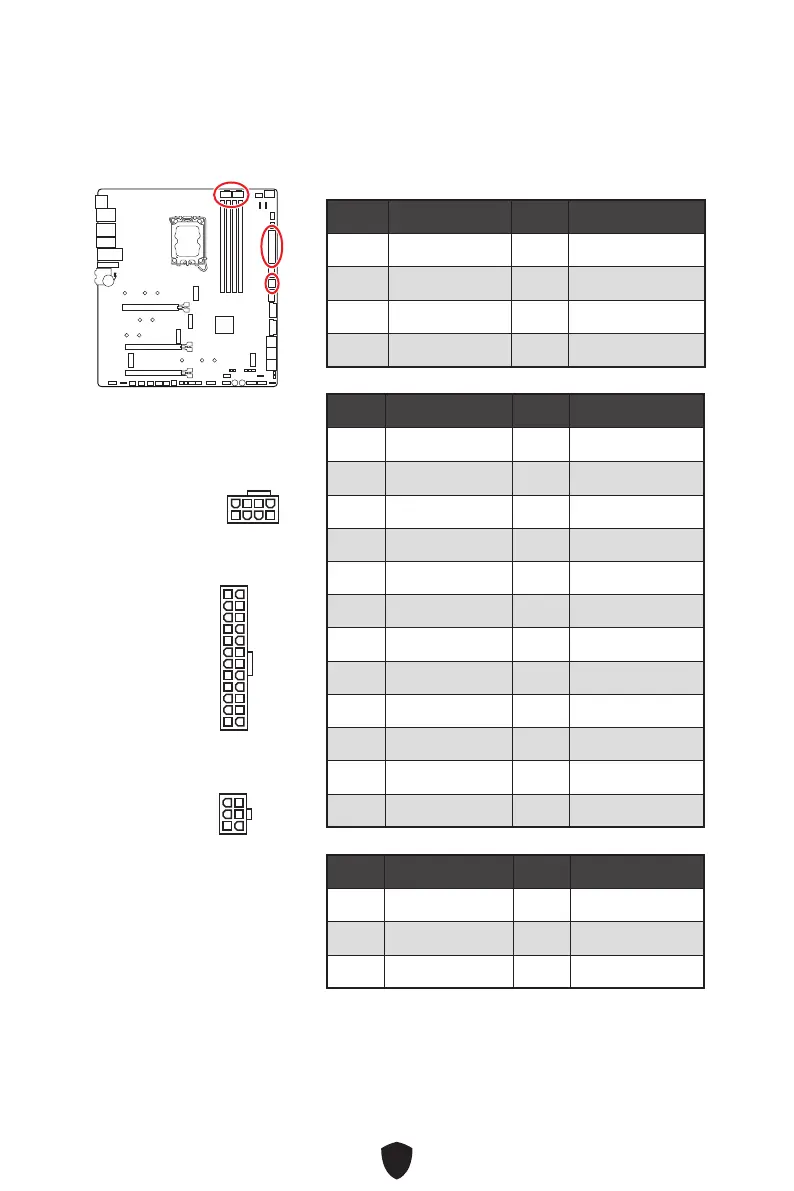

CPU_PWR1~2, ATX_PWR1, PD_PWR1 : Connecteurs
d’alimentation
Ces connecteurs vous permettent de connecter une alimentation ATX.
CPU_PWR1~2
Broche Nom de signal Broche Nom de signal
1 Ground 2 Ground
3 Ground 4 Ground
5 +12V 6 +12V
7 +12V 8 +12V
ATX_PWR1
Broche Nom de signal Broche Nom de signal
1 +3.3V 2 +3.3V
3 Ground 4 +5V
5 Ground 6 +5V
7 Ground 8 PWR OK
9 5VSB 10 +12V
11 +12V 12 +3.3V
13 +3.3V 14 -12V
15 Ground 16 PS-ON#
17 Ground 18 Ground
19 Ground 20 Res
21 +5V 22 +5V
23 +5V 24 Ground
5
4 1
8
CPU_PWR1~2
24
131
12
ATX_PWR1
PD_PWR1
Broche Nom de signal Broche Nom de signal
1 +12v 2 +12v
3 +12v 4 Ground
5 Ground 6 Ground
PD_PWR1
1 4
3 6
