47
JUSB3~4 : Connecteurs USB 3.2 Gen 1
Ces connecteurs vous permettent de connecter les ports USB 3.2 Gen 1 5 Gb/s sur le
panneau avant.
Important
Notez que les câbles d’alimentation et de terre doivent être branchés correctement
pour éviter d’endommager la carte mère.

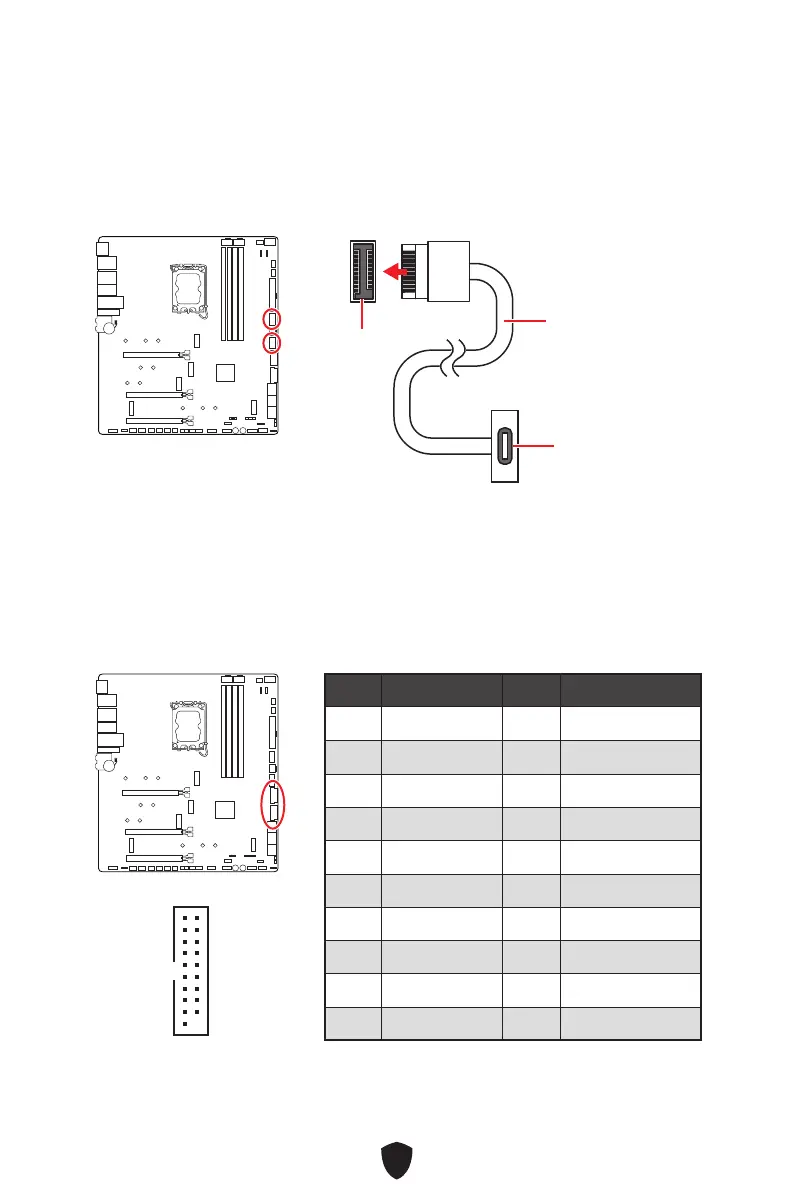

JUSB5~6 : Connecteurs USB 3.2 Gen 2x2 Type-C du
panneau avant
Ces connecteurs vous permettent de connecter les connecteurs USB 3.2 Gen 2x2 20
Gb/s Type-C sur le panneau avant. Pour plus de sécurité, ce connecteur a été conçu
pour offrir une excellente robustesse. Quand vous connectez le câble, assurez-vous
de le brancher dans le bon sens.
JUSB5~6
Câble USB Type-C
Port USB Type-C
sur le panneau
avant
Broche Nom de signal Broche Nom de signal
1 Power 2 USB3_RX_DN
3 USB3_RX_DP 4 Ground
5 USB3_TX_C_DN 6 USB3_TX_C_DP
7 Ground 8 USB2.0-
9 USB2.0+ 10 Ground
11 USB2.0+ 12 USB2.0-
13 Ground 14 USB3_TX_C_DP
15 USB3_TX_C_DN 16 Ground
17 USB3_RX_DP 18 USB3_RX_DN
19 Power 20 No Pin
1
10 11
20
Important
Pour profiter de la charge PD 60 watts sur le connecteur JUSB6, le connecteur
PD_PWR1 doit être connecté au bloc d’alimentation.
Le connecteur JUSB6 ne supporte pas le périphérique USB 2.0.
