MSI MEG Z790 ACE - CPU_PWR1~2, ATX_PWR1, PD_PWR1: Stromanschlüsse

46

Wichtig
 Stellen Sie sicher, dass alle Anschlüsse mit den richtigen Anschlüssen des Netzteils
verbunden sind, um einen stabilen Betrieb der Hauptplatine sicherzustellen
 Um USB PD 60 W Schnellladung für JUSB6 zu erreichen, muss der PD_PWR1-
Anschluss an das Netzteil angeschlossen werden.

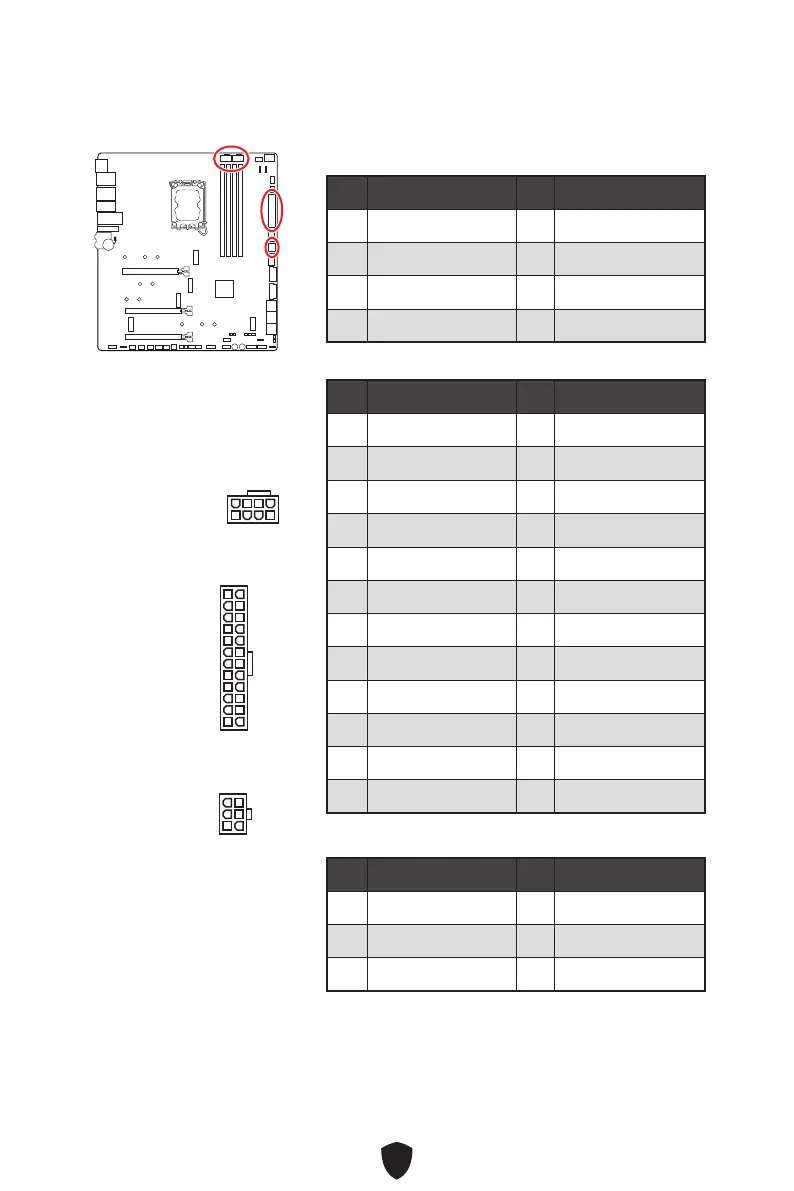

CPU_PWR1~2, ATX_PWR1, PD_PWR1: Stromanschlüsse
Mit diesen Anschlüssen verbinden Sie die ATX Stromstecker.
CPU_PWR1~2
Pin Signalname Pin Signalname
1 Ground 2 Ground
3 Ground 4 Ground
5 +12V 6 +12V
7 +12V 8 +12V
ATX_PWR1
Pin Signalname Pin Signalname
1 +3,3V 2 +3,3V
3 Ground 4 +5V
5 Ground 6 +5V
7 Ground 8 PWR OK
9 5VSB 10 +12V
11 +12V 12 +3,3V
13 +3,3V 14 -12V
15 Ground 16 PS-ON#
17 Ground 18 Ground
19 Ground 20 Res
21 +5V 22 +5V
23 +5V 24 Ground
5
4 1
8
CPU_PWR1~2
24
131
12
ATX_PWR1
PD_PWR1
Pin Signalname Pin Signalname
1 +12v 2 +12v
3 +12v 4 Ground
5 Ground 6 Ground
PD_PWR1
1 4
3 6
