Ru-6
Системная плата MS-7760

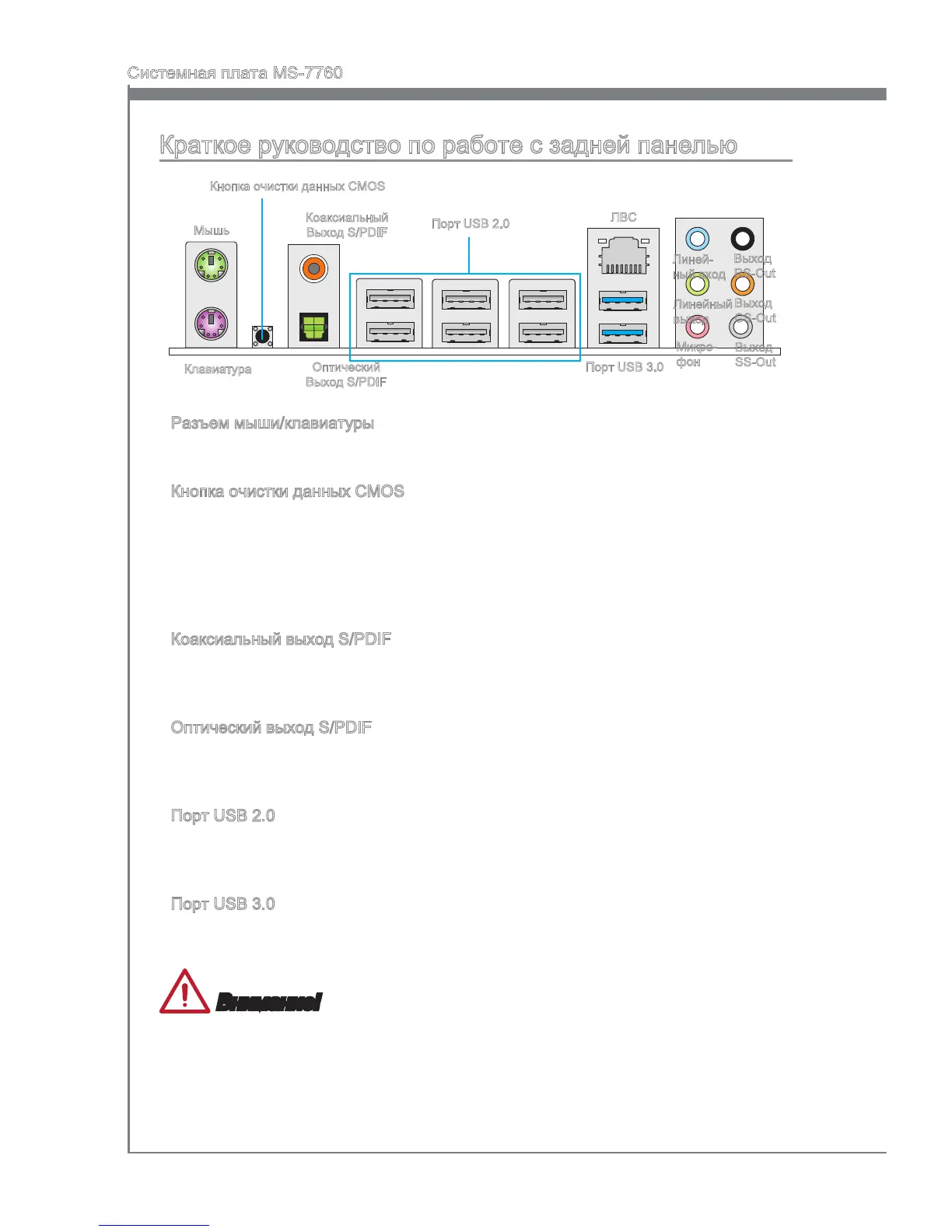

Краткое руководство по работе с задней панелью
Разъем мыши/клавиатуры
Разъемы DIN PS/2
®
для подключения мыши/клавиатуры с интерфейсом PS/2
®
.
Кнопка очистки данных CMOS
На плате установлена CMOS-память с питанием от внешней батареи, храня-
щая данные о конфигурации системы. С помощью памяти CMOS операционная
система (ОС) автоматически загружается каждый раз при включении. Если у вас
возникает необходимость сбросить конфигурацию системы (очистить данные
CMOS), воспользуйтесь этой кнопкой.
Коаксиальный выход S/PDIF
Разъем S/PDIF (цифровой интерфейс Sony/Phlps) предназначен для передачи
цифрового аудио на внешние громкоговорители через коаксиальный кабель.
Оптический выход S/PDIF
Разъем S/PDIF (цифровой интерфейс Sony/Phlps) предназначен для передачи
цифрового аудио на внешние громкоговорители через оптоволоконный кабель.
Порт USB 2.0
Порт USB 2.0 предназначен для подключения USB 2.0-устройств, таких как кла-
виатура, мышь и другие USB 2.0-совместимые устройства.
Порт USB 3.0
Порт USB 3.0 обратно совместим с устройствами USB 2.0. Поддержка передачи
данных со скоростью до 5 Гбит/с (SuperSpeed).
Внимание!
Для использования устройств USB 3.0 их следует подключать к порту USB 3.0.
Используемый USB-кабель должен быть совместим со стандартом USB 3.0.
▶
▶
▶
▶
▶
▶
Линей-
ный вход
Линейный
выход
Микро-
фон
Выход
RS-Out
Выход
CS-Out
Выход
SS-Out
Клавиатура
Порт USB 3.0
ЛВС
Мышь
Коаксиальный
Выход S/PDIF
Кнопка очистки данных CMOS
Оптический
Выход S/PDIF
Порт USB 2.0
