MSI X79A-GD45 Plus series - Внутренние Разъемы

Ru-20
Системная плата MS-7760

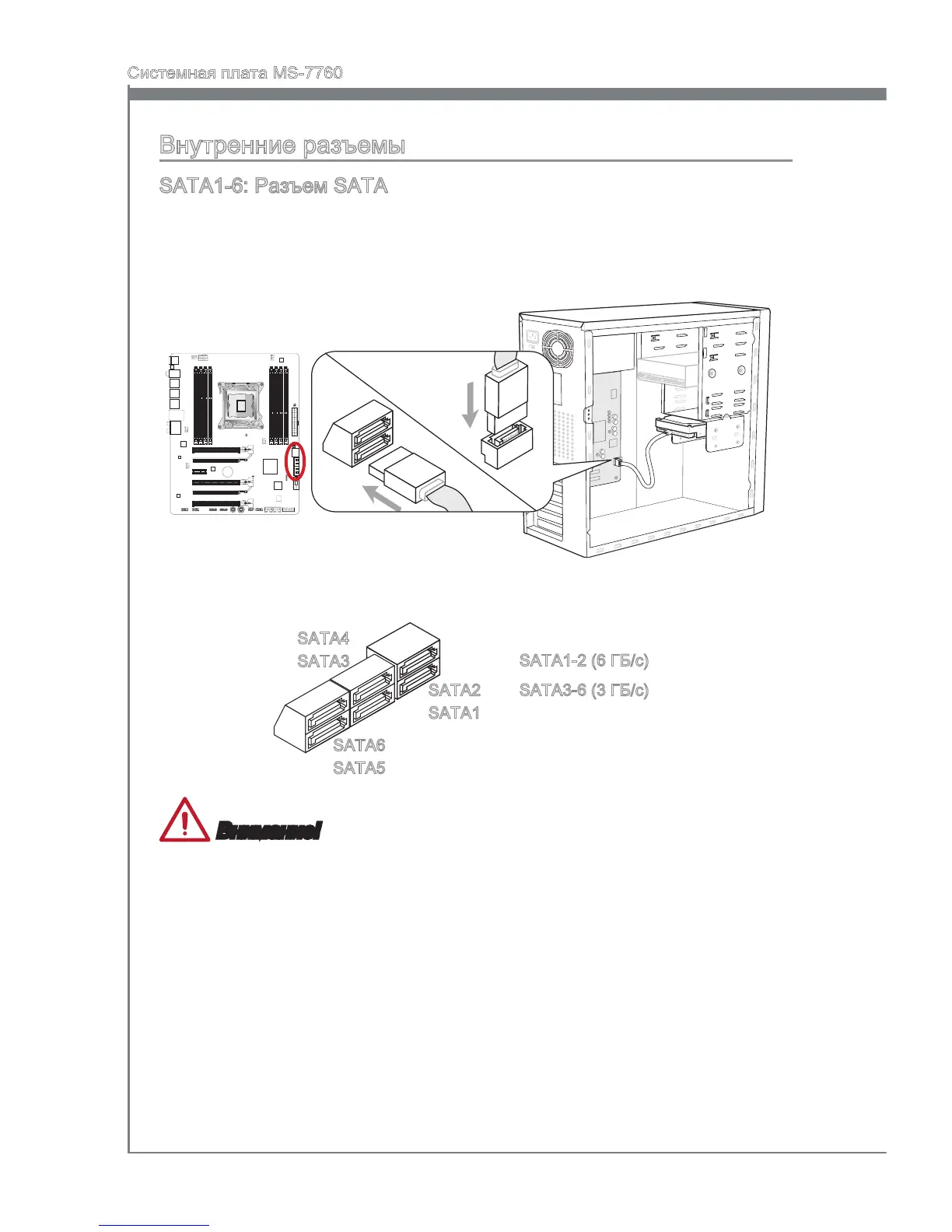

Внутренние разъемы
SATA1-6: Разъем SATA
Данный разъем является высокоскоростным интерфейсом SATA. К любому
разъему SATA можно подключить одно устройство SATA. К устройствам SATA
относятся жесткие диски, твердотельные накопители и накопители на оптических
дисках (компакт-диски/ DVD-диски/ Blu-Ray-диски).
* Размещение системной платы на рисунке приведено только для при-
мера.
SATA1-2 (6 ГБ/с)
SATA3-6 (3 ГБ/с)
BATT
+
SATA4
SATA3
SATA6
SATA5
SATA2
SATA1
Внимание!
Многие устройства SATA требуют подключения к источнику питания с помо-
щью кабеля питания. К таким устройствам относятся жесткие диски, твер-
дотельные накопители и накопители на оптических дисках (компакт-диски/
DVD-диски/ Blu-Ray-диски). Дополнительную информацию можно получить в
руководствах к соответствующим устройствам.
Во многих системных блоках устройства SATA большого размера (в том числе,
жесткие диски, твердотельные накопители и накопители на оптических дисках)
прикрепляются с помощью винтов. Дополнительные инструкции по установке
см. в руководствах к системному блоку или устройству SATA.
Избегайте перегибов кабеля SATA под прямым углом. В противном случае,
возможна потеря данных при передаче.
Кабели SATA оснащены одинаковыми вилками с обеих сторон. Однако для
экономии занимаемого пространства рекомендуется к материнской плате
подключать плоский разъем.
•
•
•
•
