MTS Systems Level Plus User Manual

Appendix E

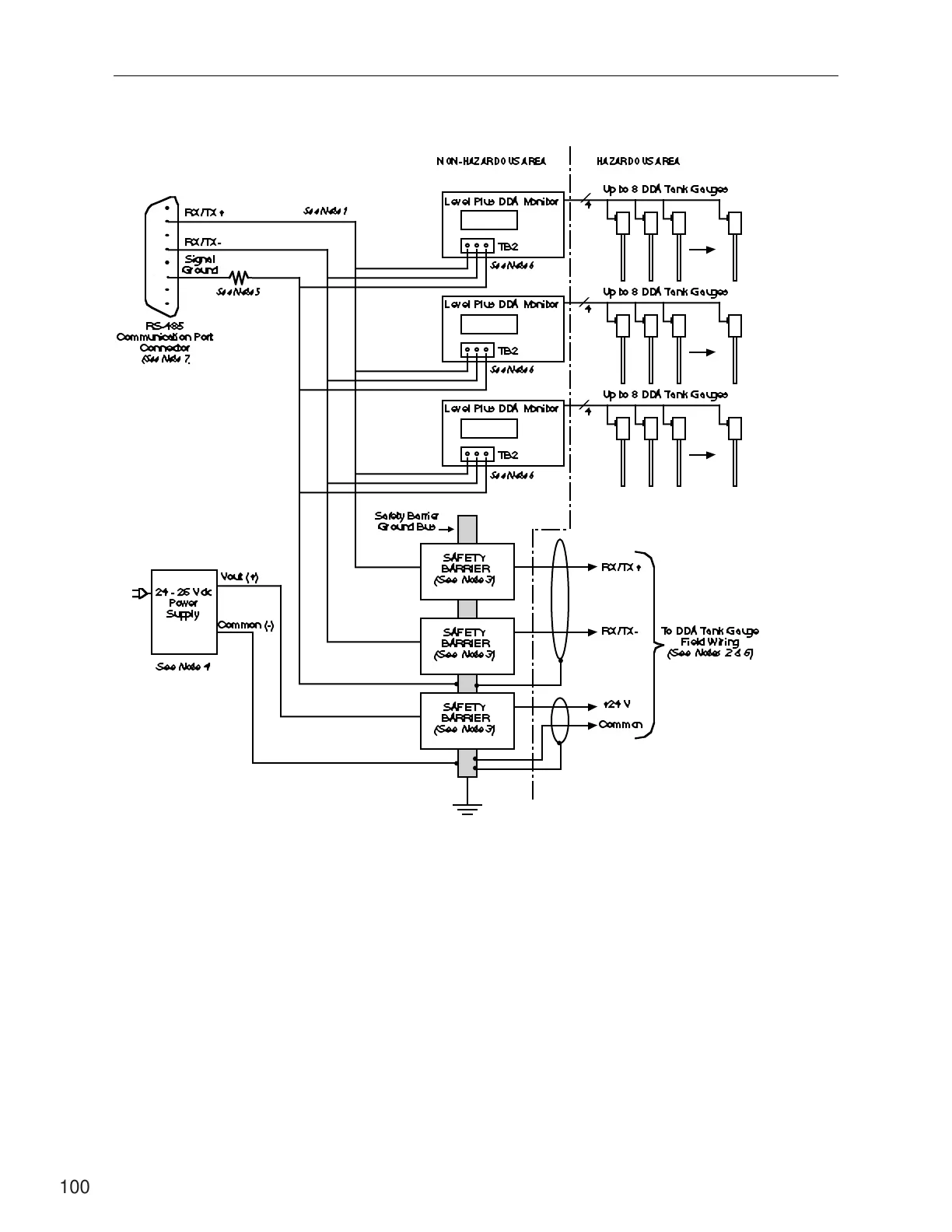

Connecting Level Plus DDA Monitor to Level Plus System80™ (LPS80) Software
NOTES:
1. Maximum allowable number of EIA-485 devices per communication port is 30
• Level Plus DDA Monitor = 1 device
• Level Plus DDA Tank Gauge = 1 device
2. Maximum allowable number of DDA tank gauges per safety barrier set is 20
3. Refer to MTS DDA Tank Gauge Manual (P/N 550164) Section 6 for approved safety barrier types and field wiring
information.
4. Refer to MTS DDA Tank Gauge Manual (P/N 550164) Section 7 for DDA tank gauge power requirements.
5. Resistor in ground connection is optional to limit possible ground currents due to different ground voltage poten-
tials. Resistor should have 1 watt minimum power rating.
6. To insure proper safety, intrinsically safe applications must meet all requirements of MTS tank gauge installation
drawing #650511.
7. Refer to manufacturer’s documentation for connector pin-out information.
8. Refer to MTS Level Plus DDA Tank Gauge Monitor Operation and Installation Manual (Section 5) for communica-
tion wire termination to communication terminal block TB2. Monitor host communication port must be configured
for EIA-485 mode, 4800 baud and DDA tank gauge ‘emulation’ output protocol (See Section 12).
?
?
