2. Anschluss

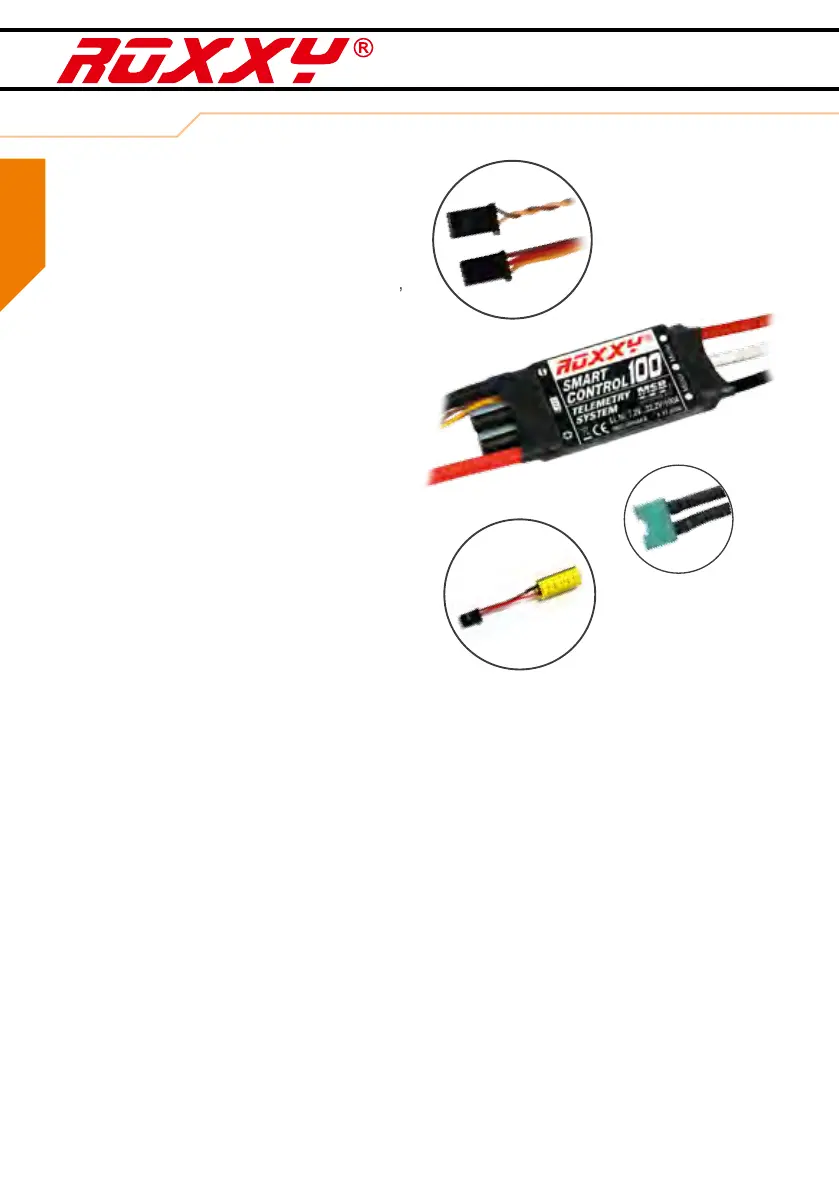

Der ROXXY Smart Control MSB wird wie folgt
angeschlossen:
· MSB Sensorkabel - zweiadrig (a)
wird am Empfänger mit der MSB Buchse verbunden,
diese ist mit „S“, „MSB“ oder „Sensor“ beschriftet.
· Servokabel - dreiadrig (b)
wird am Empfänger mit dem GAS-Kanals verbunden
(in der Regel Kanal 4).
· Motorkabel (c)
werden mit dem Brushless-Motor verbunden.
· Das Akkukabel (d)
wird mit dem Antriebsakku verbunden.
Der ROXXY Smart Control MSB 45A und 70A
wird werksseitig mit dem MULTIPLEX M6 Stecker
ausgeliefert.
Achtung!
Der MULTIPLEX M6 Stecker ist für Dauerströme von
bis zu 35A ausgelegt. Für Antriebe mit Dauerströmen
größer 35A, ist es notwendig, eine andere geeignete
Steckverbindung anzubringen, achten Sie unbedingt
auf polrichtigen Anschluss!
Das rote Kabel ist mit dem Plus-Pol, das schwarze
mit dem Minus-Pol zu verbinden.
Beim Bertieb mit Akkus mit mehr als drei Zellen wird
die Verwendung eines MULTIPLEX Antiash 70 oder
die Verwendung von Akkusteckern mit integriertem
Antiblitzwiderstand empfohlen.
· Glättungskondensator (e)
Aufgrund der zahlreichen unterschiedlich auf die
Versorgungsspannung wirkenden Servotypen am
Markt empehlt sich der Anschluss des beigelegten
Kondensators an einem freien Steckplatz (z.B. an
„B/D“) des Empfängers. Er sorgt dafür, dass die Ver-
sorgungsspannung auch bei starkem Lastwechsel
und Rückströmen im optimalen Bereich bleibt.
Deaktivierung des S-BEC Systems zur
Verwendung einer externen Stromversorgung.
(z.B. externes S-BEC / Empfängerakku)
Sollte das S-BEC des Reglers Ihren Anforderungen
nicht entsprechen oder Auffälligkeiten beim Belas-
tungstest (siehe Kapitel "Vorbereitungen") auftreten,
so ist ein externes BEC oder ein Empfängerakku dem
internen BEC vorzuziehen. Ein Parallelschalten von
S-BEC und Empfängerakku ist nicht zulässig.
Zur Deaktivierung des internen S-BEC Systems die
Kunststofasche der roten Leitung (+) am Gehäuse
des dreiadrigen Servokabel (b) mit einem spitzen
Gegenstand anheben und anschließend die rote
Leitung aus dem Kunststoffgehäuse ziehen. Isolieren
Sie blanke Metallteile mit Schrumpfschlauch.
