PAGE 14 — WTB-16PD TRACK-DRIVE POWER BUGGY • OPERATION MANUAL — REV. #0 (08/31/20)
DIMENSIONS

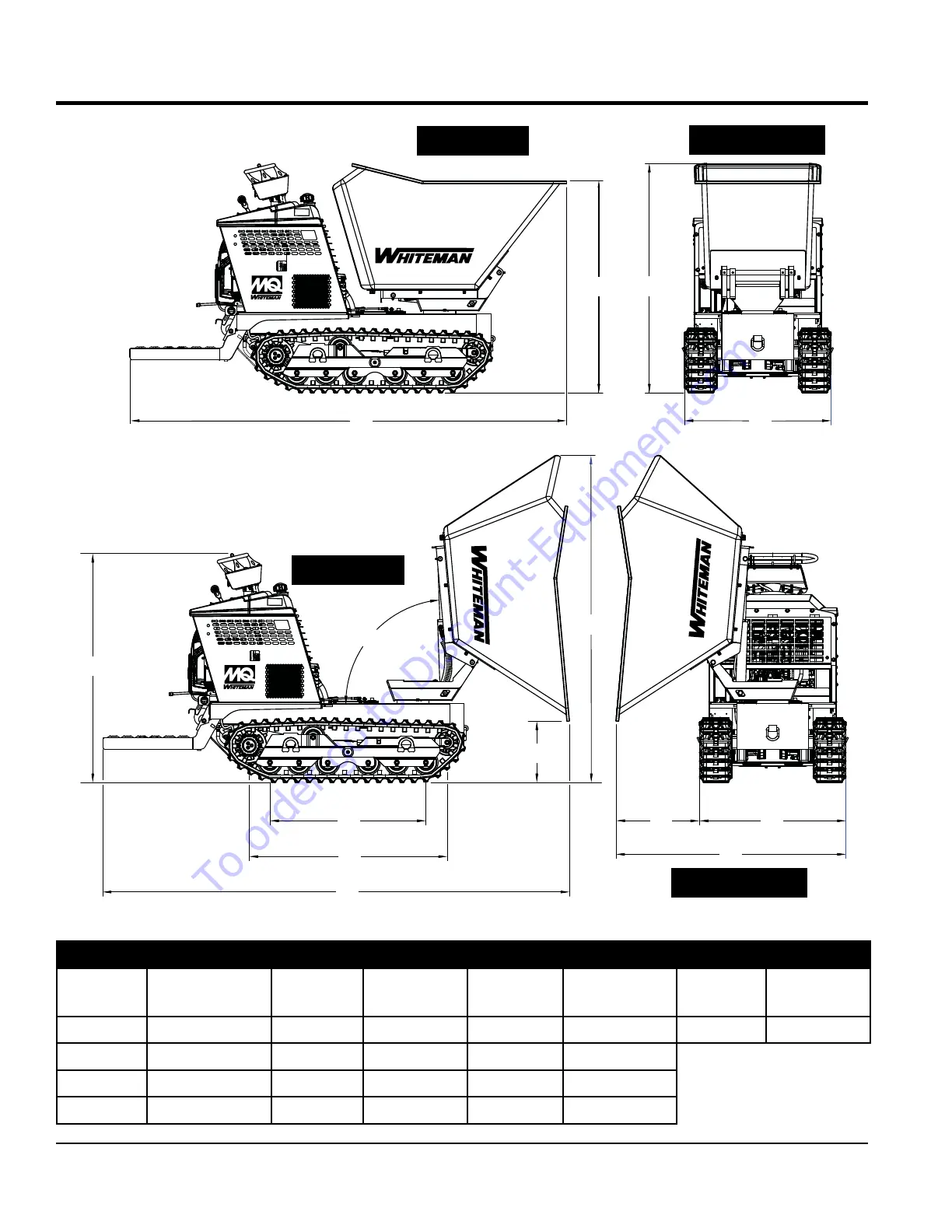

Figure 1. WBT-16 Dimensions
Table 4. Dimensions
Reference
Letter
Dimension
in. (mm)
Reference
Letter
Dimension
in. (mm)
Reference
Letter
Dimension
in. (mm)
Reference
Letter
Dimension
in. (mm)
A 102.30 (2,598) E 55.60 (1,412) I 48.10 (1,222) M 55.90 (1,420)
B 51.50 (1,307) F 15.00 (380) J 110.25 (2,800)
C 55.70 (1,415) G 72.05 (1,830) K 20.30 (515)
D 35.60 (905) H 37.90 (963) L 35.6 (905)
WTB16PD
WTB16PD
FRONT VIEW
FRONT VIEW
A
B
C
L
F
J
D
E
K
M
I
H
85°
G
SIDE VIEW
SIDE VIEW
