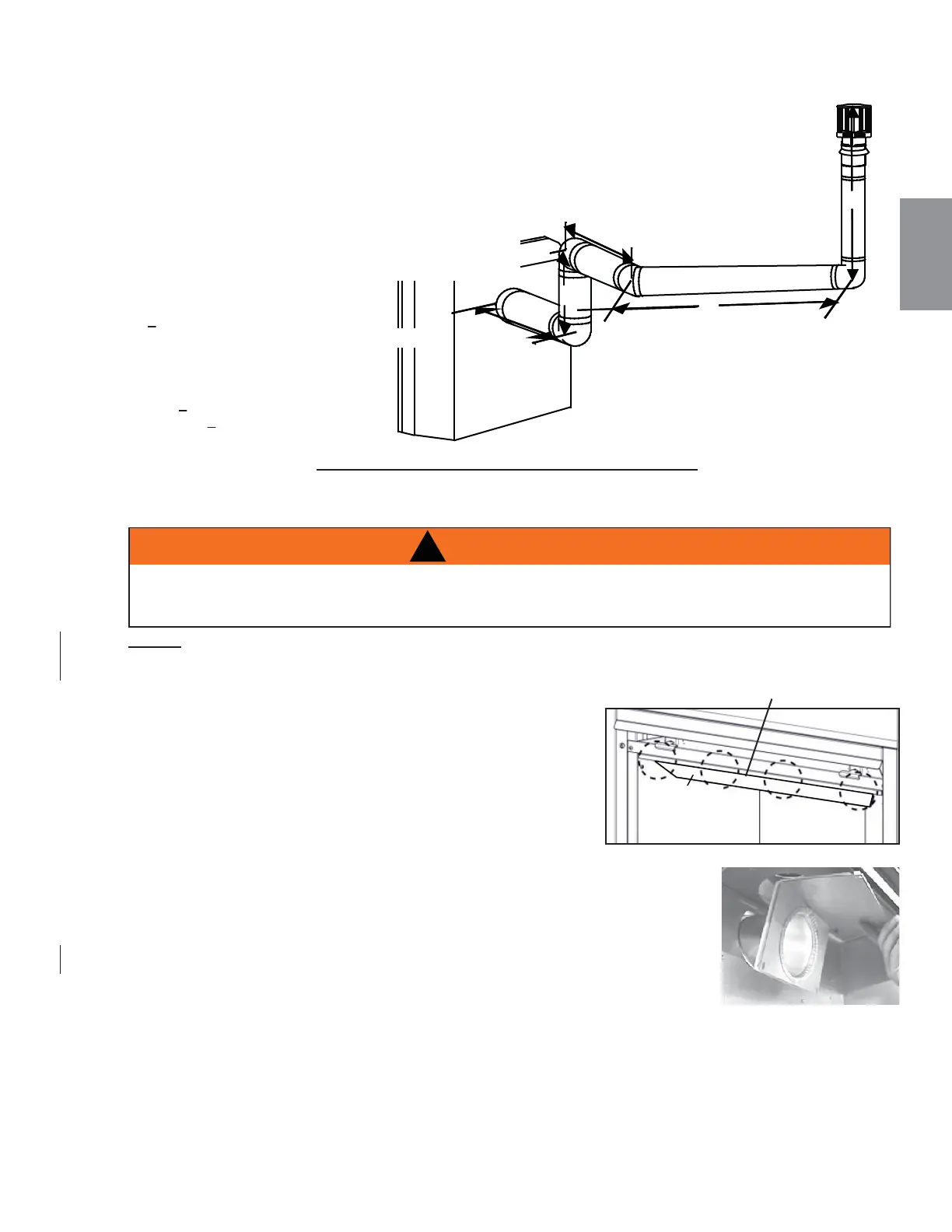

3.11 ÉVACUATION À L'ARRIÈRE
90°
V
1
V
2
H
1
H
2
90°
90°
H
3
45°
18.2_3A
Exemple :
V
1
= 1,5 PI (0,5m)
V
2
= 5 PI (1,5m)
V
T
= V
1
+ V
2
= 1,5PI (0,5m) + 5PI (1,5m) = 6,5 PI (2m)
H
1
= 1 PI (0,3m)
H
2
= 1 PI (0,3m)
H
3
= 10,75 PI (3,3m)
H
R
= H
1
+ H
2
+ H
3
= 1PI (0,3m) + 1PI (0,3m) + 10,75PI (3,3m) = 12,75PI (3,9m)
H
O
= 0,03 (quatre coudes 90° + un coude 45° - 90°)
= 0,03 (360° + 45° - 90°) = 6,75 PI (2,1m)
H
T
= H
R
+ H
O
= 12,75PI (3,9m) + 6,75PI (2,1m) = 19,5PI (5,9m)
H
T
+ V
T
= 19,5 PI (5,9m) + 6,5 PI (2m) = 26 PI (7,9m)
Formule 1 :
H
T
< 3 V
T
3 V
T
= 3PI (0,9m) x 6,5PI (2m) = 19,5PI (5,9m)
19,5 PI (5,9m) = 19,5 PI (5,9m)
Formule 2 :
H
T
+ V
T
< 40 PI (12,2m)
26 PI (7,9m) < 40 PI (12,2m)
Puisque les deux formules sont respectées, cette configuration d'évacuation est acceptable.
103
W415-1401 / C / 03.19.15
FR
!
AVERTISSEMENT
IL EST ESSENTIEL QUE LE COUVERCLE D'ÉVACUATION SOIT INSTALLÉ SINON L’APPAREIL NE
FONCTIONNERA PAS CORRECTEMENT ET POURRAIT CAUSER DES BLESSURES OU DES
DOMMAGES MATÉRIELS.
A. Enlevez l'écran de protection et vitre du porte, référer de la
section, "OUVERTURE ET FERMETURE DE LA PORTE ET
L'ÉCRAN DE PROTECTION".
B. Enlevez les contenu de l'intérieur de la chambre de
combustion, vous aurez besoin de la collet d'évacuation de
4" (102mm).
C. Retirez les quatre tête hexagonale de xation du dé ecteur
de l'intérieur de la partie supérieure avant de la chambre de
combustion, voir Figure 1.
D. Placez les joint d’étanchéité (fourni) au cours de l'assemblage du collet
d'évacuation de 4" (102mm) et plier le long de la perforation.
E. De l'intérieur de la chambre de combustion, insérez le collet d'évacuation
de 4" (102mm) /joint d'étanchéité à travers l'arrière de la chambre de
combustion. Fixez l’assemblage à l'arrière et dans le haut de l'appareil à
l'aide des quatre vis à tête 3/8" letage vis à tête, voir Figure 2. NOTE: Ne
serrez pas trop les vis. Il suf t d'appuyer le joint d'étanchéité contre la
chambre de combustion.
F. Réinstallez la dé ecteur supérieur avec les 4 vis. Installez les ensemble des bûches, vitre du porte et
l'écran de protection.
Fig. 2
DEFLECTOR
Fig. 1
DEFLECTEUR
NOTE: Une #42 injecteur a été fourni avec votre appareil. Dans les installations avec un verticale aug-
menter supérieur à 8 "(203mm) dans la con guration d'évacuation, le #42 injecteur doit être utilisé pour
augmenter la taille de la amme.
