Napoleon B36NT - Installations Particulières Dévents; Ensemble Périscopique; Installation en Coin

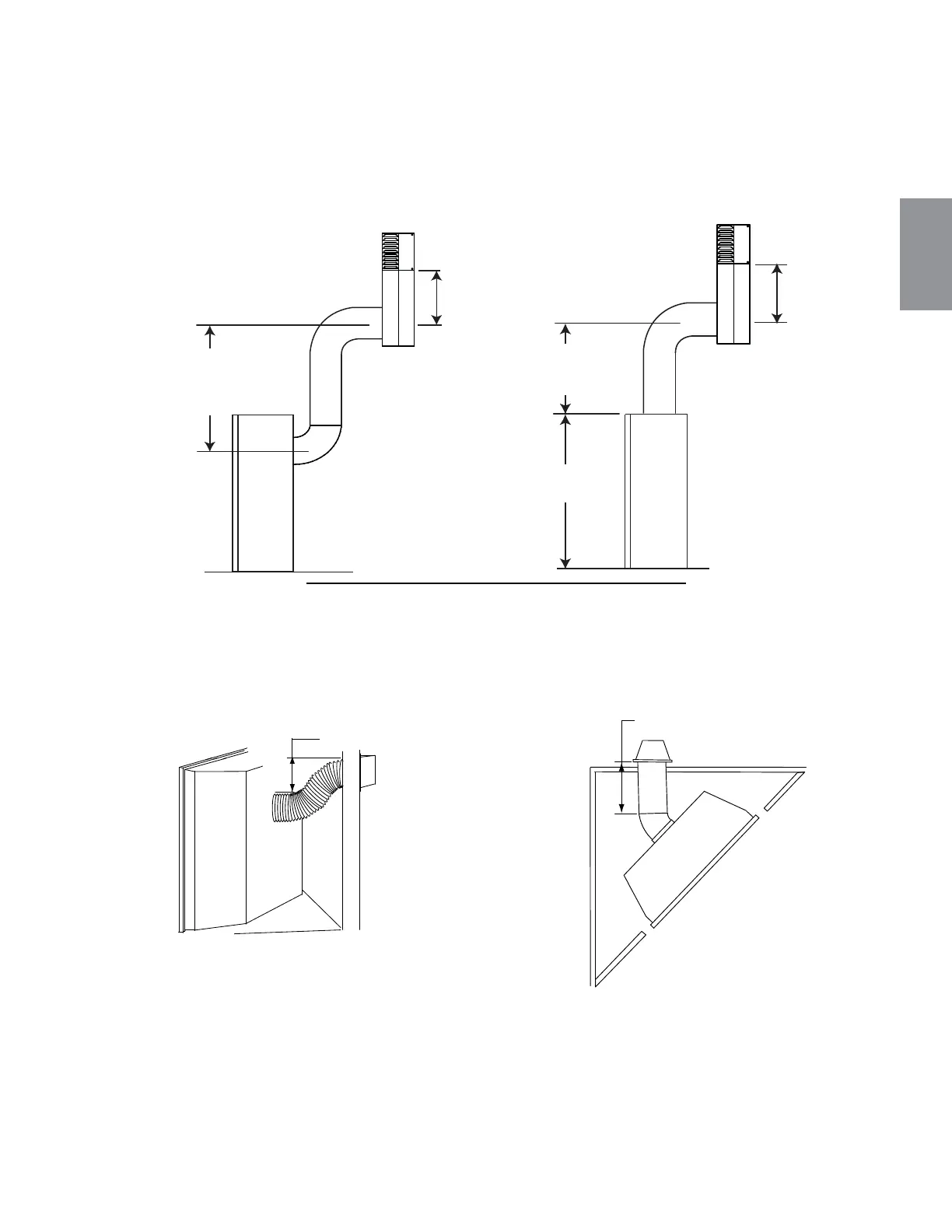

Utilisez l’ensemble périscopique afi n de positionner la terminaison au-dessus du niveau du sol. L’ensemble
périscopique doit être installé de façon à ce que la fente d’air du bas soit située à un minimum de 12 pouces
(304,8mm) au-dessus du niveau du sol. La longueur maximale permise de l’évent est de 10 pieds (3,1m)
pour un foyer et 8 pieds (2,4m) pour un poêle.
9.4A
12" (305MM)
MINIMUM
AU NIVEAU
DU SOL
12" (305MM)
MINIMUM
TO GRADE
30" (762MM)
MINIMUM
30" (762MM)
MINIMUM
34 1/16"
(865MM)
93
W415-1401 / C / 03.19.15
FR
Lorsque l’évent est installé en coin, la longueur maximale du conduit d’évacuation est de 20" (508mm) de
course horizontale, en plus de la déviation de 45°. Dans ce cas, une pente de zéro pouce est acceptable.
Cependant, il est conseillé de conserver une pente ascendante de 6"(152mm). Voir les illustrations ci-dessous:
20” (508mm)
MAXIMUM
6" (152mm) MINIMUM
D’ÉLÉVATION
3.3 INSTALLATIONS PARTICULIÈRES D'ÉVENTS
3.3.1 ENSEMBLE PÉRISCOPIQUE
3.3.2 INSTALLATION EN COIN
