Chapter 9 Digital Routing and Clock Generation
© National Instruments Corporation 9-5 M Series User Manual

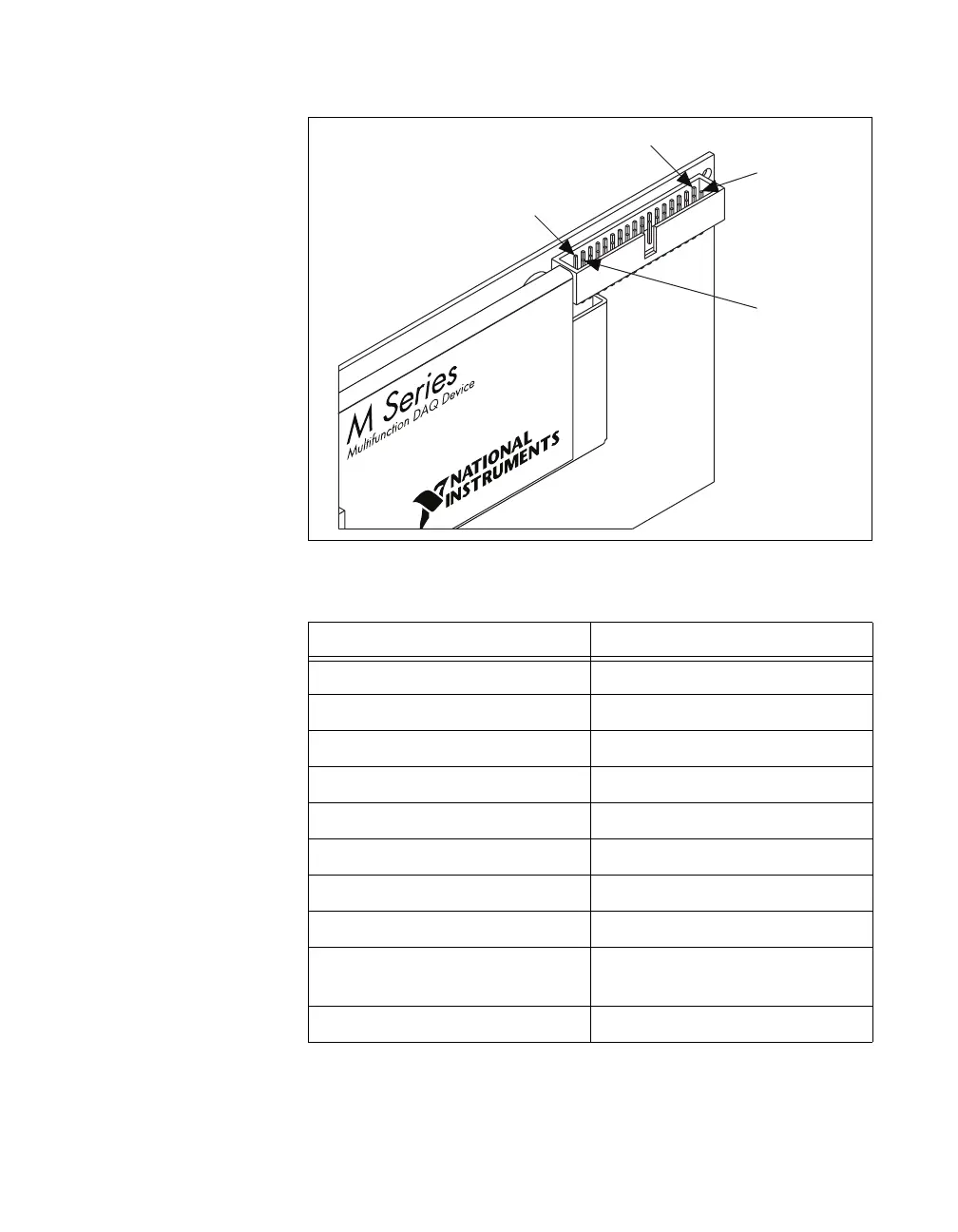

Figure 9-2. M Series RTSI Pinout
Table 9-1. RTSI Signals
RTSI Bus Signal Terminal
RTSI 7 34
RTSI 6 32
RTSI 5 30
RTSI 4 28
RTSI 3 26
RTSI 2 24
RTSI 1 22
RTSI 0 20
Not Connected. Do not connect
signals to these terminals.
1–18
DGND 19, 21, 23, 25, 27, 29, 31, 33
Terminal 2
Terminal 34
Terminal 33
Terminal 1
