Placez les commutateurs DIP dans la position indiquée dans le tableau suivant afin de régler le programme de
charge pour le type de batterie interne correspondant.

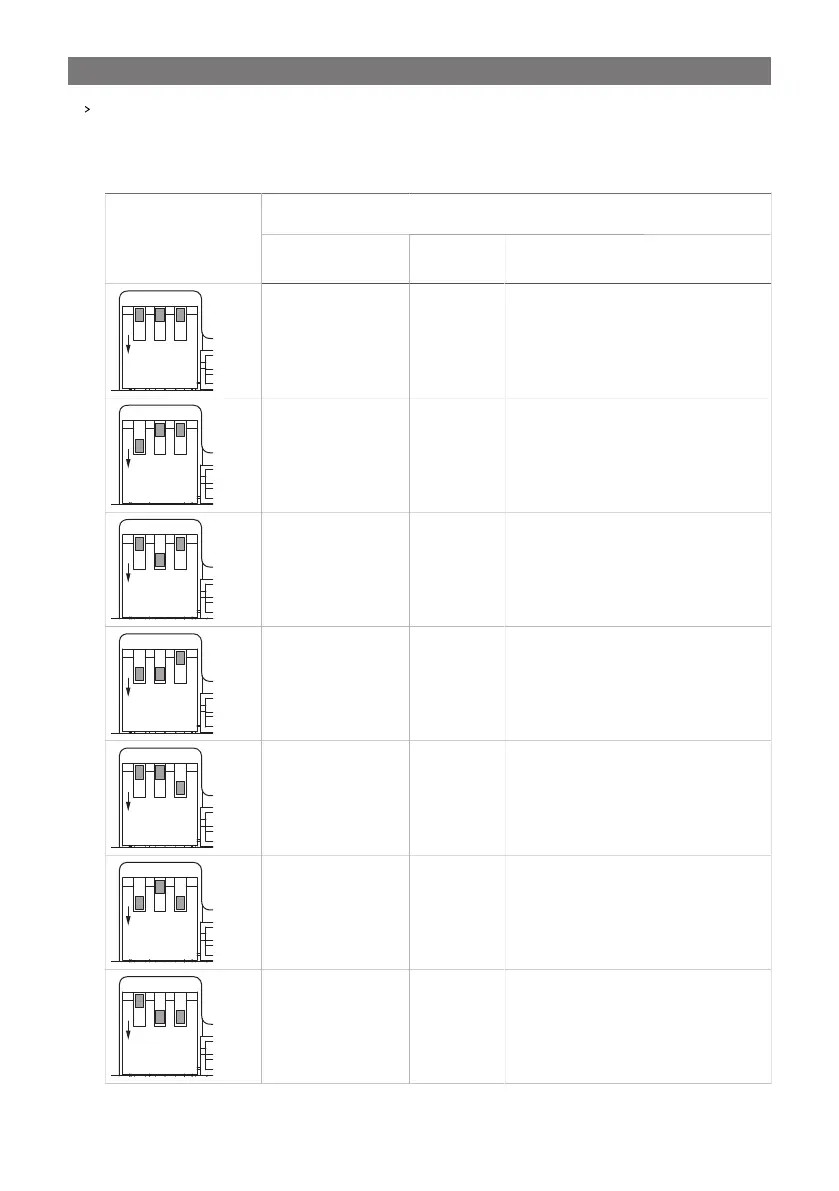

Tableau 6: Configuration de la courbe de charge
FonctionPosition du com-
mutateur DIP (gris)
Programme de
charge
Tension max-
imale (V
max
)
Tension d’entretien
(V
maint
)
Tension de désul-
fatation (V
des
)
1 2 3
ON
Batteries au gel de
plomb
Désulfatation désactivée
14,3 V 13,6 V –
1 2 3
ON
Batteries au gel de
plomb
Désulfatation activée
14,3 V 13,6 V 15,8 V
1 2 3
ON
Batteries AGM
Désulfatation désactivée
14,8 V 13,6 V –
1 2 3
ON
Batteries AGM
Désulfatation activée
14,8 V 13,8 V 15,8 V
1 2 3
ON
Batteries à électrolyte
liquide
Désulfatation désactivée
14,4 V 13,5 V –
1 2 3
ON
Batteries à électrolyte
liquide
Désulfatation activée
14,4 V 13,5 V 15,8 V
1 2 3
ON
Batteries LiFePO4
Entretien désactivé
14,2 V – –
