FilterBox
3.2Componenti principali
Vedere Figura1.
1 Braccio di estrazione con cappa
2 Protezione
3 Manovella per la pulizia manuale del filtro (Filter-
Box M)
4 Filtro principale
5 Cestino di raccolta
6 Filtro HEPA (accessorio)
7 Pacchetto elettroventilatore con silenziatore
8 Uscita dell’aria
9 Quadro di comando e pannello di comando
10 Fusibile di rete: max. 16 A
3.3Pannello di comando
Vedere Figura2.
A,B,C,D: Indicano il livello di sporcizia del filtro princi-
pale.
E: Indica la presenza di un avviso o di un allarme.
F: Stato dell’elettroventilatore.
G: LCD e tasti di navigazione
H: Altoparlante per gli allarmi.
I: Fusibili per l’uscita elettrica K.
J: Uscita per utensili elettrici pneumatici.
K: Uscita (monofase) per utensili elettrici.
L: Interruttore principale.
M: Timer di funzionamento.
S1: Interruttore di accensione/spegnimento della ven-
tola.
S2: Interruttore di avvio/arresto della pulizia del filtro.
3.4LCD e tasti di navigazione

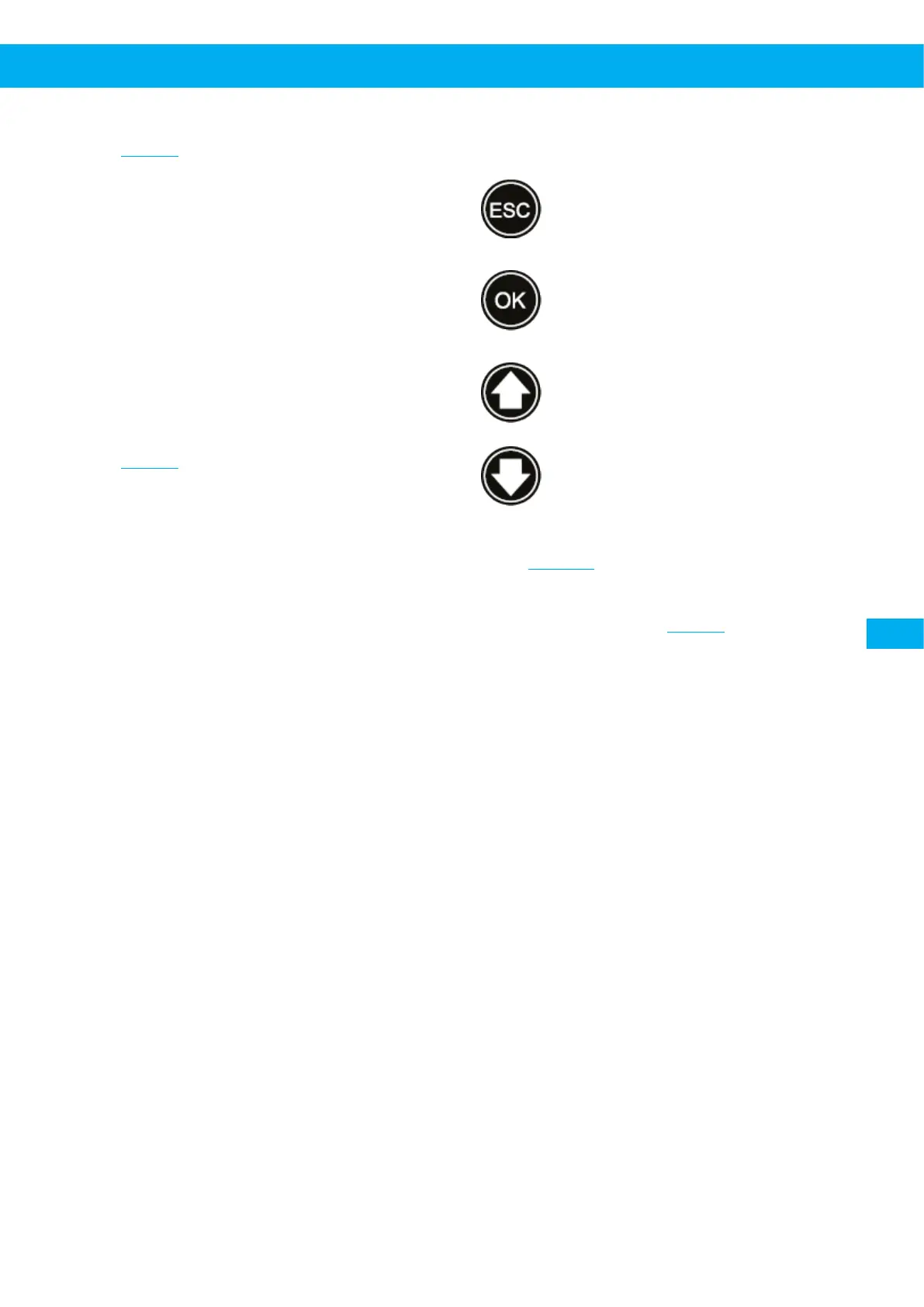

3.4.1Funzioni dei tasti di navigazione
• Apri il menu principale.
• Torna al menu precedente.
• Apri il sottomenu.
• Seleziona l’impostazione da modificare
(indicato con ‘*’).
• Conferma la modifica.
• Scorri il menu in alto (posizione indica-
ta con ‘>’).
• Aumenta o modifica l’impostazione.
• Scorri il menu in basso (posizione indi-
cata con ‘>’).
• Riduci o modifica l’impostazione.
3.4.2Struttura del menu
Vedere Figura15.
3.5Dimensioni
Le misure sono mostrate in Figura3.
A Ventilatore FilterBox N24
B Ventilatore FilterBox N27/N29
C FilterBox Wall
IT
131
