FilterBox
ES
3.2Componentes principales
Consulte Ilustración1.
1 Brazo de extracción con campana
2 Cierre
3 Manivela para la limpieza del filtro (FilterBox M)
4 Filtro principal
5 Depósito de partículas
6 Filtro HEPA (accesorio)
7 Conjunto del ventilador con silenciador
8 Salida de aire
9 Caja de control y panel de control
10 Fusible de la red eléctrica: max. 16 A
3.3Panel de control
Consulte Ilustración2.
A,B,C,D: Indican el grado de suciedad del filtro princi-
pal.
E: Indica cuándo existe una advertencia oalarma.
F: Estado del ventilador.
G: LCD y botones de navegación
H: Altavoz para las alarmas.
I: Fusibles para la salida eléctrica K.
J: Salida para herramientas neumáticas.
K: Salida (monofásica) para herramientas eléctricas.
L: Interruptor principal.
M: Temporizador de funcionamiento.
S1: Botón para encender o apagar el ventilador.
S2: Inicio o parada de la limpieza del filtro.
3.4LCD y botones de navegación

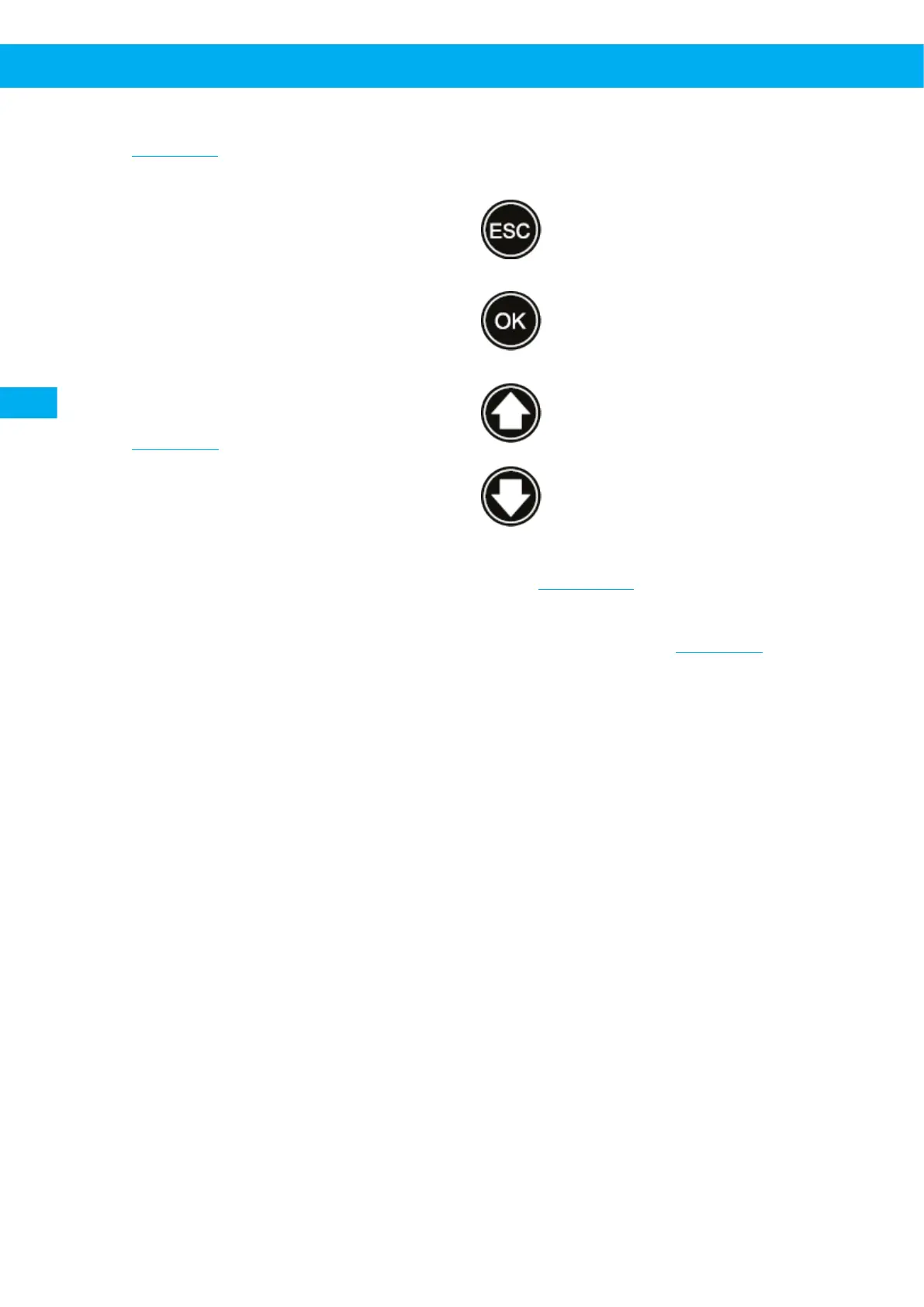

3.4.1Funciones de los botones de navega-
ción
• Abrir el menú principal.
• Moverse hacia atrás en el menú.
• Abrir un submenú.
• Seleccionar un parámetro para cam-
biarlo (indicado con "*").
• Confirmar un cambio.
• Desplazarse hacia arriba en el menú
(posición indicada con ">").
• Aumentar o cambiar un parámetro.
• Desplazarse hacia abajo en el menú
(posición indicada con ">").
• Reducir o cambiar un parámetro.
3.4.2Estructura del menú
Consulte Ilustración15.
3.5Dimensiones
Las medidas se muestran en Ilustración3.
A aspirador FilterBox N24
B aspirador FilterBox N27/N29
C FilterBox Wall
82
