Nederman FilterBox Series User Manual

FilterBox
BG
3.2
Основни компоненти
Вж Фигура
1.
1
Извличащо рамо със смукателен чадър
2
Затворена част
3
Манивела за почистване на филтъра
(FilterBox M)
4
Основен филтър
5
Събирателна кутия
6
Филтър
HEPA
(аксесоар)
7
Модул с вентилатор, включително заглушител
8
Извод за въздух
9
Контролна кутия и контролен панел
10
мрежов предпазител:
max. 16 A
3.3
Контролен панел
Вж Фигура
2.
A,B,C,D:
Показва колко е мръсен основният филтър.
E:
Показва се, когато има предупреждение или аларма.
F:
Състояние на вентилатора.
G:
Течнокристален дисплей и навигационни бутони
H:
Високоговорител за аларми.
I:
Бушони за електрическия контакт
K.
J:
Контакт за пневматични инструменти.
K:
Контакт (еднофазен) за електрически инструменти.
L:
Основен превключвател.
M:
Таймер за работа.
S1:
Бутон за стартиране или спиране на вентилатора.
S2:
Стартиране или спиране на почистването на филтъра.

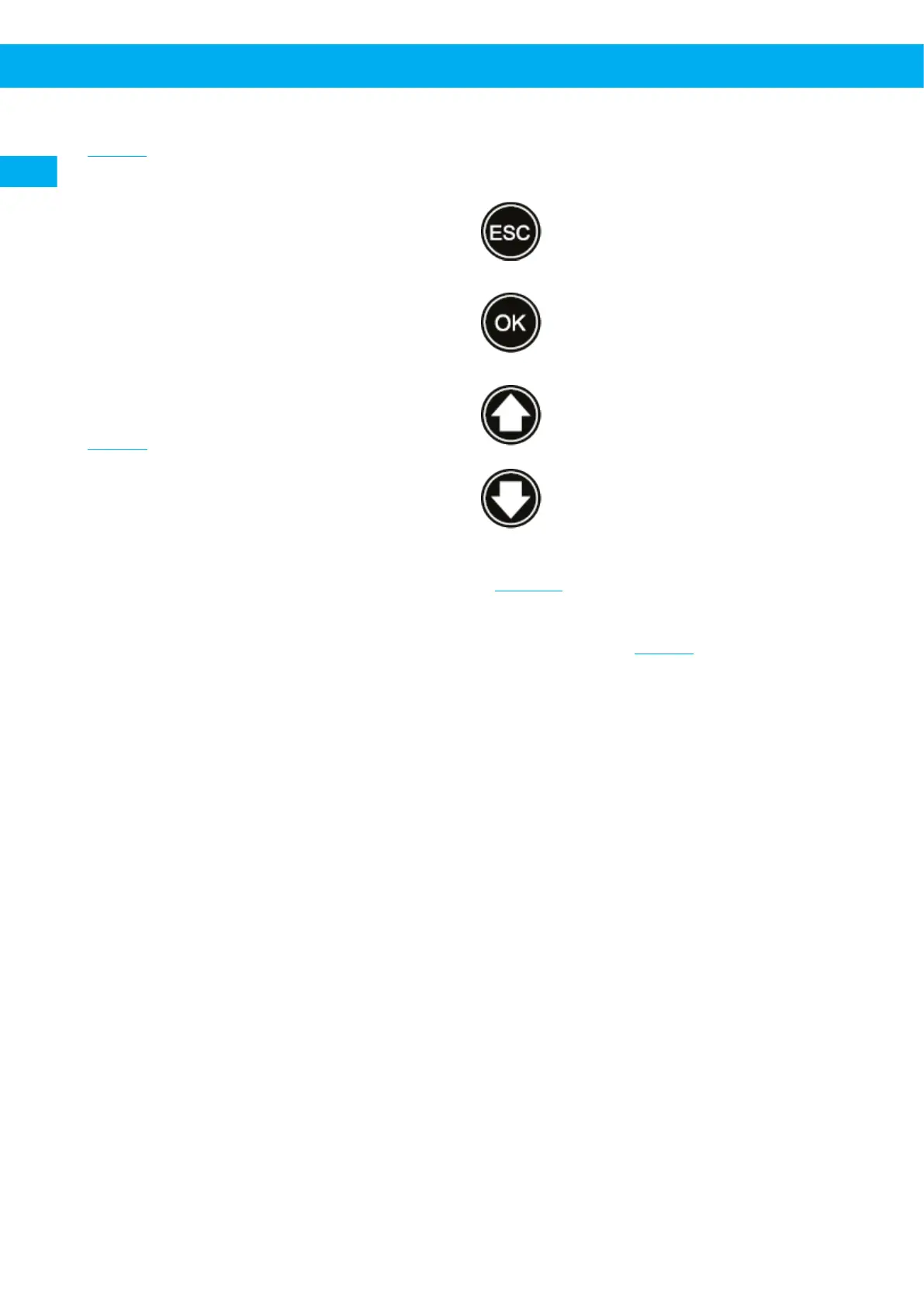

3.4
Течнокристален дисплей и навигационни
бутони
3.4.1
Функции на навигационните бутони
•
Отваряне на основното меню.
•
Връщане назад в менюто.
•
Отваряне на подменю.
•
Избор на настройка за промяна (означена
с
‘*’).
•
Потвърждаване на промяна.
•
Превъртане нагоре в меню (позицията е
означена с
‘>’).
•
Увеличаване или промяна на настройка.
•
Превъртане надолу в меню (позицията е
означена с
‘>’).
•
Намаляване или промяна на настройка.
3.4.2
Структура на менюто
Вж Фигура
15.
3.5
Размери
Мерките са показани на Фигура
3.
A FilterBox N24
вентилатор
B FilterBox N27/N29
вентилатор
C FilterBox Wall
34
