FilterBox
3.2Hovedkomponenter
Se Figur1.
1 Udsugningsarm med sugehoved
2 Indkapsling
3 Håndgreb til filterrensning (FilterBox M)
4 Hovedfilter
5 Opsamlingsbeholder
6 HEPA-filter (ekstraudstyr)
7 Ventilator inkl. lyddæmper
8 Luftudløb
9 Kontrolboks og kontrolpanel
10 Hovedsikring: max. 16 A
3.3Kontrolpanel
Se Figur2.
A,B,C,D: Viser, hvor beskidt hovedfiltret er.
E: Viser, når der er en advarsel eller alarm.
F: Ventilatorens status.
G: LCD-display og navigationsknapper
H: Højttaler til alarmer.
I: Sikringer til strømudtag K.
J: Udtag til trykluftværktøj.
K: Udtag (1-faset) til elektrisk værktøj.
L: Hovedafbryder
M: Driftstidsmåler.
S1: Knap til start eller stop af ventilatoren.
S2: Start eller stop filterrensning.
3.4LCD-display og navigationsknapper

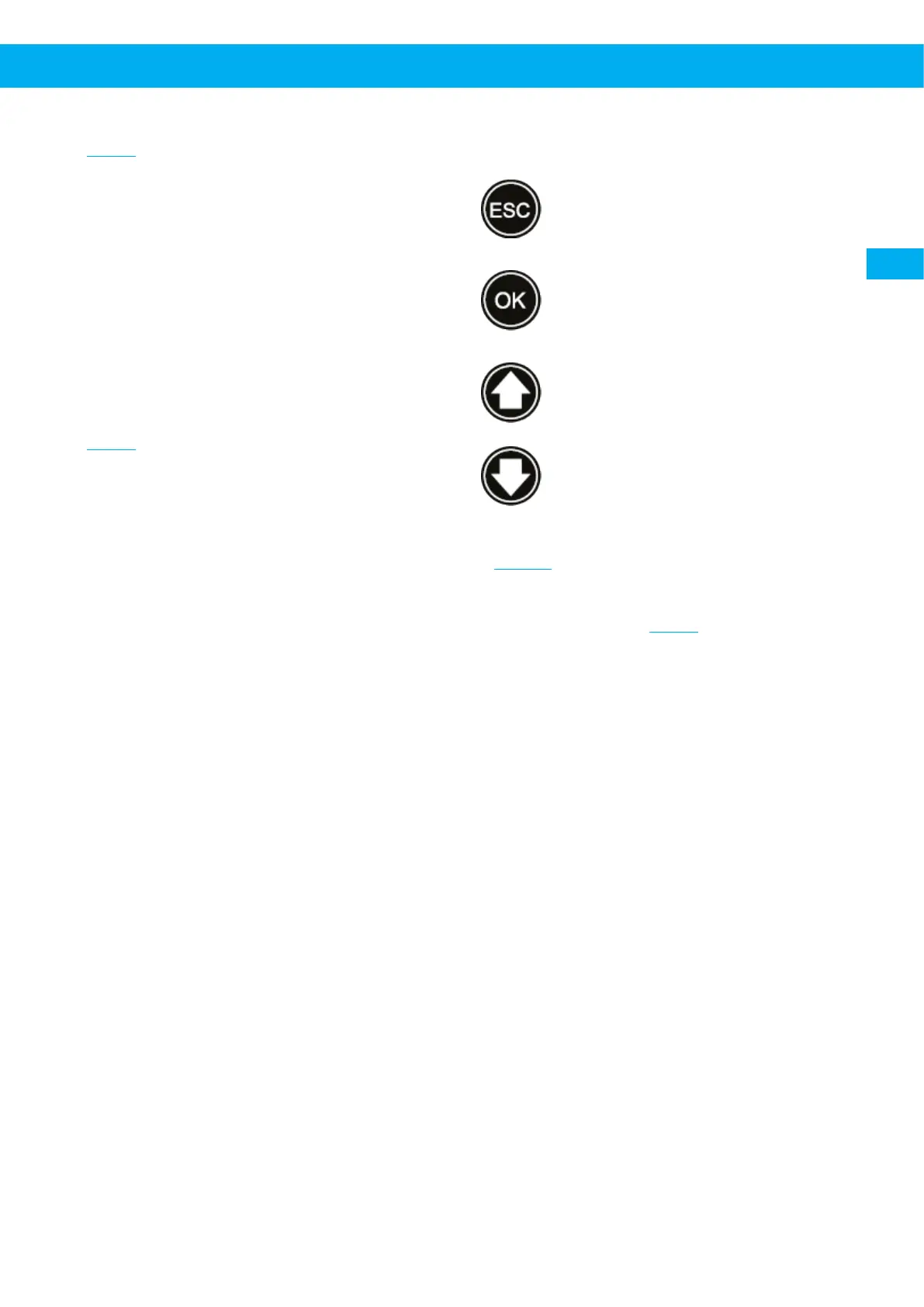

3.4.1Navigationsknappernes funktioner
Åbner hovedmenuen.
Går tilbage i menuen.
Åbner undermenuen.
Vælger indstilling for ændringen (angi-
ves med '*').
Bekræfter ændringen.
Ruller op i menuen (positionen angives
med '>').
Øger eller ændrer indstillingen.
Ruller ned i menuen (positionen angi-
ves med '>').
Mindsker eller ændrer indstillingen.
3.4.2Menustruktur
Se Figur15.
3.5Dimensioner
Foranstaltninger er vist i Figur3.
A FilterBoxN24 ventilator
B FilterBoxN27/N29 ventilator
C FilterBox Wall
DA
53
